Как удлинить и смонтировать силовой вводной кабель в квартире

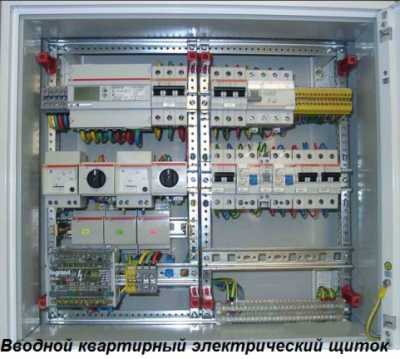

В домах старой постройки на каждом этаже подъезда строители устанавливали электрический вводной щиток. От него разводили электрическую сеть по всем комнатам. Сейчас принято другое техническое решение. Все коммутации электрической цепи осуществляются внутри квартиры, где смонтирован распределительный электрический щит.

Однако при заселении часто возникает необходимость замены или переноса распределительного электрического щитка. Дешевые конструкции просто не способны выполнить современные задачи безопасного электроснабжения. Даже для современной двухкомнатной квартиры с 60 м2 площади требуется создать более десятка электрических контуров.

Смена модели щитка потребует удлинить силовой кабель, а он может быть замурован в бетонной стене или не подойти по длине. Не всегда удобно взять новый кабель и проложить его дополнительной трассой, особенно когда он закреплен внутри межэтажного крепления, что довольно сложно определить. К тому же замена силовых цепей на подъездном щитке требует множества согласований, привлечения специализированной бригады, что создает ощутимые сложности.

Как правильно заменить вводной кабель

Анализ технических характеристик

Вначале следует точно определиться с сечением и материалом жил, доступ к которым может быть скрыт. Ведь потребуется купить дополнительный кусок для наращивания длины.

Лучше всего обратиться в управляющую компанию и получить сведения из проектной документации.

Также можно воспользоваться косвенными способами по параметрам номинального тока у вводного автомата. Для 63 ампер нагрузки монтируют кабель с сечением у каждой жилы не менее 16 мм2 по меди. В случае планируемого потребления менее 50 ампер — 10 мм2, а для токов 10 ампер — возможны оба варианта 10 либо 16.

Если есть доступ к жилам кабеля, то площадь сечения можно замерить. Но делать это необходимо при снятом напряжении с обязательной проверкой его отсутствия испытанным индикатором.

Необходимые материалы и инструмент

В магазине потребуется купить материальные средства:

• Кабель в виде отрезка необходимой длины;

• Соединительную муфту под соответствующее сечение и материал;

• Специальные монтажные гильзы по числу соединений жил;

• Монтажные клещи;

• Изоляционные материалы. Можно обойтись специальными термоусадочными трубками. Или воспользоваться прочными компаудными смесями на основе эпоксидных смол для заливки муфты прямо в герметичной пластмассовой коробке.

Технология работы

Со старого электрощитка снимается напряжение отключением обычного вводного автомата с соблюдением правил безопасной работы для демонтажа щитка и кабельного конца на нем. Затем потребуется перезавести силовой кабель на новое место, подсоединить к нему купленную перемычку для увеличения общей длины.

Способ монтажа проводников для создания электрического контакта

Каждая жила кабеля вставляется в гильзу муфты с одной стороны и надежно подключается болтовым соединением или обжимом специальными клещами с регулируемым усилием (зависит от выбранной конструкции соединения), без чего не будет надежного электрического контакта. В большинстве случаев для подвода к квартирам прокладывают силовой кабель с гибкими многопроволочными жилами.

При соединении под болт они со временем деформируются и увеличивают переходное электрическое сопротивление в месте соединения, нарушая качество контакта, что приводит к излишнему нагреву и выгоранию металла вплоть до полного разрушения при больших нагрузках. Поэтому для резьбового соединения применяют специальные гильзы, уплотняющие металл, фиксируемые обжимом клещами для получения прочной конструкции. Таким способом подготовленную жилу можно присоединять под винт в гильзу.

Смротрите также по этой теме: Соединение проводов опрессовкой

Изоляция соединительной муфты

На практике для надежной изоляции проводников применяются два профессиональных способа.

1. Термоусадочные трубки

При их выборе трубка надевается на место соединения и прогревается до определенной температуры. Вначале изолируются меньшие диаметры соединений. Затем закрывают большие сечения изолирующим материалом.

Для окончания работы надетая сверху термоусадочная конструкция прогревается открытым пламенем промышленного фена для плотного облегания металлов изолирующим материалом, обеспечивающим герметичность.

2. Заливка смолой

Для этого способа удобно использовать готовые комплекты с муфтой, корпусом из двух половинок, уплотнительной лентой и пакетами с герметиком.

Для герметизации концов кабеля в муфте применяется уплотнительная лента.

Подготовка герметика

У пакетов достаточно убрать перемычку, затем перемешать смолу с разбавителем частым встряхиванием около минуты. При этом происходит нагрев компонентов. Достижение высокой температуры говорит о готовности смеси.

Заливка готовой смолы в муфту должна выполняться при надежно закрепленном на стене корпусе через прорезанное в пакете угловое отверстие.

Предупреждение

Эту операцию нельзя делать тогда, когда помощник держит корпус с муфтой в руках. Любое движение может создать травму или ожоги, а ведь силовой кабель имеет определенный вес и габариты.

После заливки герметика требуется удалить заливную воронку, а отверстие закрыть специальной заглушкой. Также рекомендуется несколько раз наклонить всю конструкцию в разных плоскостях для равномерного покрытия смолой полостей корпуса. Далее закрепляем созданную муфту для окончательного застывания герметизирующей смеси и последующей укладки.

Таким способом наращивается длина, а дополненный силовой кабель надежно обеспечивает две важнейшие задачи электрической цепи:

1. создание отличного электрического контакта с минимальным переходным сопротивлением;

2. надежная герметичная изоляция между всеми жилами и оболочкой, позволяющая длительную эксплуатацию даже во влажной среде.

Останется подсоединить удлиненный конец вводного кабеля в новый квартирный щиток, но это уже материал другой статьи.
