Как выполнить установку коробки под розетку или выключатель внутри стены

При ремонте электропроводки всегда необходимо иметь доступ к концам соединительных кабелей и контактам розеток, выключателей. В современных зданиях очень часто используется скрытый способ монтажа коммуникаций, когда все провода в целях безопасности и дизайна прячут внутри стен.

К жилам кабельных концов можно подобраться только на входе светильника, выключателя, розетки и в распределительной электрической коробке. Для удобства обслуживания такого электрооборудования требуется учитывать определенные правила:

• кабели прокладывают по определенным маршрутам, предусмотренным проектом;

• в местах установки розеток и выключателей внутри стены делают гнезда-углубления для размещения соответствующего оборудования;

• внутри углублений размещают установочные коробки, в которые монтируют выключатели и розетки.

Самое благоприятное время для таких работ это этап строительства или ремонта, предшествующий декоративной обработке стен:

• наклейке обоев;

• покраске.

В этот период финишная обработка поверхностей уже закончена, границы размещения розеток и выключателей определены, а строительный мусор от сверления стен и прокладки штроб причиняет минимальный вред. Когда же новые обои наклеены, то работать становится намного сложнее.

Как выбрать конструкцию установочной коробки

По виду материала коробки бывают:

• пластмассовые;

• металлические.

Их изготавливают в виде:

• цилиндра;

• параллелепипеда.

Круглые коробки используют для единичных выключателей и розеток, а прямоугольные — для блоков из них. Причем последние модели обычно имеют скругленные края.

Установочные коробки выбирают под конкретное оборудование, которое будет в нем размещаться. Иначе могут возникнуть ситуации, когда понравившийся выключатель просто не поместится в корпусе или монтаж на него проводов будет сильно затруднен.

Размеры типовых круглых коробок

При помещении розеточного механизма или выключателя внутрь коробки создается запас места по глубине для подключения и укладки проводов около 2,5÷3 см. Если внутри коробки предполагается использовать сжимы либо колодки, то свободное пространство увеличивают до 3,5÷4 см.

Как сделать гнездо в стене для установочной коробки

Здания строят из кирпичей, бетонных плит, пенобетонных строительных блоков и других материалов. Для выравнивания поверхности стены покрывают слоем штукатурки, листами гипсокартона, ДСП, ДВП… От этого зависит выбор инструмента и способы создания углублений для монтажа розетки или выключателя.

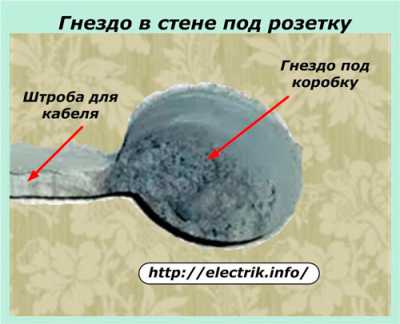

Сложнее всего долбить бетонные плиты. Для их обработки используют мощные перфораторы, которыми вначале высверливают отверстия, а затем специальным долотом срубают перемычки между ними. Кроме того, кабель, который подводится к розетке, необходимо спрятать в стену — прорубить штробу.

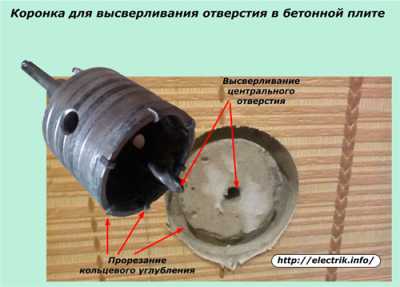

Таким методом получаются грубые края, а выемка по ширине значительно превышает необходимый размер. Более аккуратные гнезда с ровными краями создаются при высверливании бетонной стены перфораторами со специальными коронками.

Их конструкция предусматривает сразу два этапа работы:

• высверливание точно по центру установки будущей розетки направляющего отверстия;

• прорезание боковых круглых углублений в стене.

За счет сверла боковые резцы коронки точно сориентированы и прорезают аккуратные ровные грани.

После высверливания необходимо только срубить оставшуюся перегородку. Окончательно выполненное отверстие имеет ровные края и точный размер. Углублять его надо не только на толщину установочной коробки, а с учетом добавления небольшого фиксирующего слоя штукатурки.

Этот же метод подходит для обработки пенобетонных блоков и кирпичной кладки, хотя в этих материалах вполне можно работать сверлом, закрепленным в ударной дрели, а также молотком с зубилом.

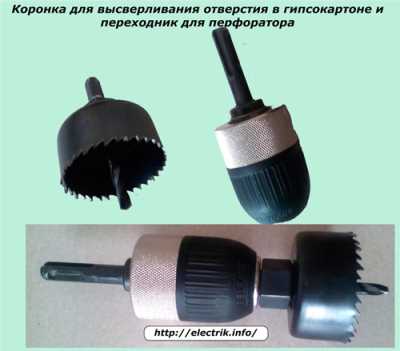

Для высверливания круговых отверстий в гипсокартоне и древесных материалах используются аналогичные по конструкции, но менее мощные коронки. Их чаще всего выпускают для установки в быстро зажимающийся патрон дрели. Специальные переходники позволяют использовать их в гнездах перфораторов.

Если за гипсокартонным листом расположена каменная стена, в которой надо углубить отверстие, то дальше работают коронкой по бетону.

Как правильно закрепить установочную коробку внутри стены

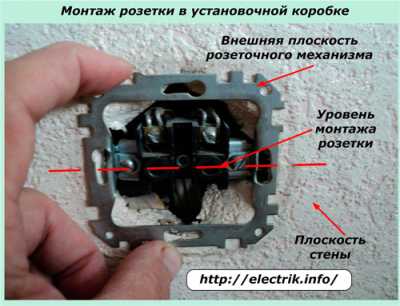

В идеальном исполнении механизм выключателя или розетки должен быть строго расположен по линии горизонта и сливаться с плоскостью стены. Выпирающие и перекошенные устройства не только нарушают дизайн, но и создают дискомфорт у хозяев. Чересчур заглубленные коробки могут не обеспечить необходимой прочности конструкции.

Чтобы правильно смонтировать установочную коробку необходимо предусмотреть выполнение определенной последовательности действий:

• закрепить кабель в стене;

• ввести его концы в установочную коробку и правильно снять излишки изоляции;

• оценить возможности выполнения монтажа розеточного механизма.

Как закрепить кабель

Когда в стене нет полых кабельных каналов, то для него прорезают штробы. Чтобы в них держался кабель, его фиксируют через несколько десятков сантиметров небольшими порциями водного раствора алебастра.

При монтаже розеточного механизма на вставленный в него кабель действуют значительные механические нагрузки, которые возрастают с увеличением толщины жил. Во время их изгибов можно выдрать кабель из обычного алебастрового закрепления.

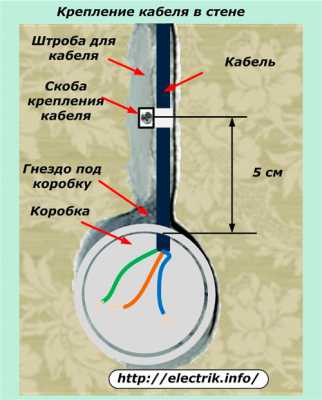

Поэтому кабельный конец на расстоянии 5 см от края расположения коробки фиксируют пластмассовой скобой, закрепленной шурупом. Такое крепление обладает повышенной прочностью.

При выборе места ввода кабеля в коробку следует учесть возможности его подключения к клеммам. В розетках можно вывести концы сверху или снизу, а у выключателей — только с одной стороны.

Иногда из-за недостаточного углубления гнезда при заполнении его шпаклевочным раствором края коробки могут немного выступать над плоскостью стены. Если они металлические, то можно их согнуть легкими ударами молотка по кромкам. Пластмасса же срезается ножом.

Как разделать конец кабеля и установить розеточный механизм

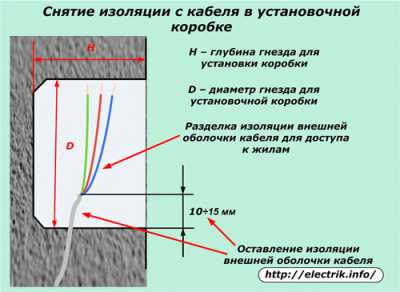

С выведенного в установочную коробку конца кабеля необходимо снять внешнюю изоляцию и освободить жилы. Это место должно быть видимым и находиться на расстоянии 10÷15 мм от ввода.

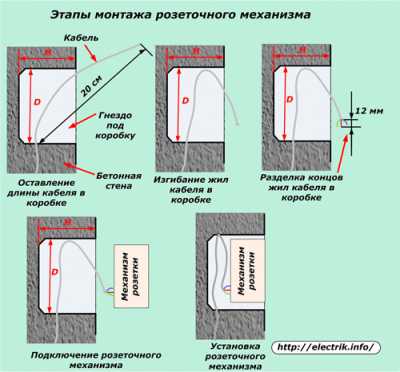

Причем длину этого конца лучше оставить около 20 см. Так удобнее будет монтировать розеточный механизм, устанавливать его в коробку. Этапы подключения розетки показаны на картинке.

При монтаже могут возникнуть различные ситуации. Если длины провода не хватит, то придется все переделывать заново, а откусить несколько лишних сантиметров с конца на завершающем этапе несложно.

После освобождения жил от защитной кабельной оболочки их укладывают по окружности кольцами. Концы проводов на расстоянии порядка 12 мм немного подгибают и освобождают от изоляции для подключения к клеммам.

Затем примеряют вхождение розеточного механизма и размещение проводов в коробке. Если все сделано нормально, то провода подсоединяют к клеммам вне коробки (так удобнее) и заводят розетку внутрь.

При этом жесткие и толстые медные жилы работают как витки пружины и не создают больших усилий.

Как облегчить монтаж установочной коробки

Аккуратно выполнить всю работу можно с помощью простого самодельного приспособления, позволяющего точно сориентировать установочную коробку в гнезде стены.

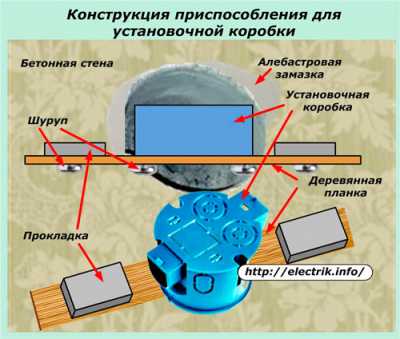

Для него потребуется отрезок деревянной рейки, в котором просверливают отверстия для винтов крепления розеточного механизма. Принцип использования приспособления основан на том, что планка своей стороной плотно ложится на поверхность стены, а закрепленный на ней механизм установочной коробки точно вписывается в нужную плоскость.

В отдельных случаях владельцы помещений выравнивают стены слоем штукатурки после создания электрических коммуникаций. Учесть эту толщину помогают прокладки, которые также закрепляют по концам планки шурупами.

Когда приспособление собрано, то часть полости углубления в стене заполняют алебастровым раствором и плотно накладывают собранный шаблон на стену. Не забудьте вставить в коробку подготовленный по вышеописанной методике конец кабеля.

Если алебастра положили много, то его излишки будут выдавливаться на стену. Чтобы этого избежать, внутренние перегородки выламывают. Через эти полости раствор поступает внутрь коробки. После непродолжительного застывания его оттуда легко убрать.

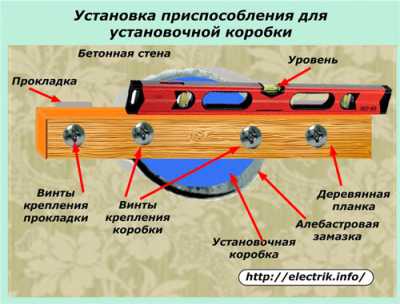

На наружную поверхность рейки помещают небольшой строительный уровень. Он позволяет строго по горизонту расположить розетку. А ее ориентация относительно плоскости стены автоматически создается положением рейки.

Когда алебастр застынет, то винты крепления установочной коробки выворачивают, а шаблон снимают для монтажа очередных устройств.

Особенности монтажа коробок другого вида

Прямоугольные конструкции монтировать несколько сложнее, но все описанные выше способы технологии для круглых коробок остаются полностью применимыми для них.

Прорезать прямоугольные гнезда можно болгаркой, используя диск с алмазным напылением, а внутренние полости придется высверливать и вырубать.

Альтернативой прямоугольным блокам служат наборные круглые установочные коробки, которые просто вставляются одна в другую, а гнезда под них высверливают коронкой, как для единичных конструкций.

Иногда надо закрепить розетку или выключатель в полой стене. Для этого случая используют специальные модели установочных коробок с крепежными лапками для монтажа на гипсокартонных листах.

После установки коробки в высверленные под нее отверстия заворачивают винты лапок. Крепежные элементы приближаются к обратной стороне гипсокартона и фиксируют в нем коробку.
