Как рассчитать радиатор для транзистора

Нередко, проектируя мощное устройство на силовых транзисторах, или прибегая к использованию в схеме мощного выпрямителя, мы сталкиваемся с ситуацией, когда необходимо рассеивать очень много тепловой мощности, измеряемой единицами, а иногда и десятками ватт.

К примеру IGBT-транзистор FGA25N120ANTD от Fairchild Semiconductor, если его правильно смонтировать, теоретически способен отдать через свой корпус порядка 300 ватт тепловой мощности при температуре корпуса в 25 °C! А если температура его корпуса будет 100 °C, то транзистор сможет отдавать 120 ватт, что тоже совсем немало. Но для того чтобы корпус транзистора в принципе смог отдать это тепло, необходимо обеспечить ему надлежащие рабочие условия, чтобы он раньше времени не сгорел.

Все силовые ключи выпускаются в таких корпусах, которые можно легко установить на внешний теплоотвод – радиатор. При этом в большинстве случаев металлическая поверхность ключа или другого устройства в выводном корпусе, электрически соединена с одним из выводов данного устройства, например с коллектором или со стоком транзистора.

Так вот, задача радиатора как раз и состоит в том, чтобы удержать транзистор, и главным образом его рабочие переходы, при температуре, не превышающей максимально допустимую.

Если корпус кремниевого транзистора полностью металлический, то типичная максимальная температура составляет примерно 200 °C, если же корпус пластиковый, то 150 °C. Данные о максимальной температуре для того или иного транзистора вы сможете легко найти в даташите. Например для FGA25N120ANTD лучше если его температура не будет превышать 125 °C.

Зная все основные тепловые параметры, несложно подобрать подходящий радиатор. Достаточно лишь выяснить максимальную температуру окружающей среды, в которой будет работать транзистор, мощность, которую должен будет рассеивать транзистор, затем подсчитать температуру переходов транзистора с учетом тепловых сопротивлений соединений кристалл-корпус, кропус-радиатор, радиатор-окружающая среда, после чего останется выбрать радиатор, с которым температура транзистора будет хотя бы немного ниже максимально допустимой.

Важнейшим параметром при подборе и расчете радиатора является тепловое сопротивление. Оно равно отношению величины перепада температур на поверхности теплового контакта в градусах к передаваемой мощности.

Когда тепло передается посредством процесса теплопроводности, то тепловое сопротивление остается величиной постоянной, которая не зависит от температуры, а зависит лишь от качества теплового контакта.

Если переходов (тепловых контактов) несколько, то тепловое сопротивление перехода, состоящего из нескольких последовательных соединений, окажется равно сумме тепловых сопротивлений этих соединений.

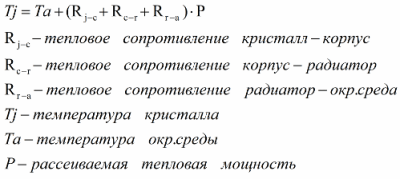

Так, если транзистор будет смонтирован на радиатор, то общее тепловое сопротивление при теплопередаче будет равно сумме тепловых сопротивлений: кристалл-корпус, корпус-радиатор, радиатор-окружающая среда. Соответственно температура кристалла находится в этом случае по формуле:

Для примера рассмотрим случай, когда нам необходимо подобрать радиатор для двух транзисторов FGA25N120ANTD, которые будут работать в схеме двухтактного преобразователя (push-pull), причем на каждом транзисторе будет рассеиваться по 15 ватт тепловой мощности, которую необходимо передать в окружающую среду, то есть от кристаллов транзисторов через радиатор — воздуху.

Поскольку транзисторов два, то сначала найдем радиатор для одного транзистора, после чего просто возьмем радиатор с вдвое большей площадью теплообмена, с вдвое меньшим тепловым сопротивлением (будем использовать изолирующие прокладки).

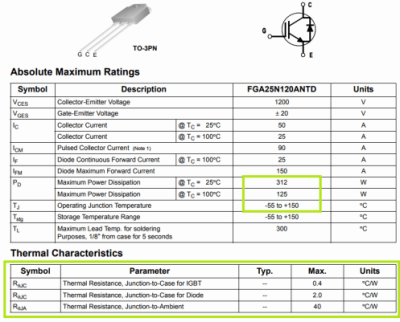

Пусть наше устройство будет работать при температуре окружающей среды в 45°C. Пусть температура кристалла удерживается не выше 125°C. В даташите видим, что для встроенного диода тепловое сопротивление кристалл-корпус больше теплового сопротивления кристалл-корпус непосредственно IGBT, и оно равно 2 °C/Вт. Это значение и будем брать в расчет в качестве теплового сопротивления кристалл-корпус.

Тепловое сопротивление силиконовой изолирующей прокладки составляет порядка 0,5 °C/Вт — это и будет тепловое сопротивление корпус-радиатор. Теперь, зная рассеиваемую мощность, максимальную температуру кристалла, максимальную температуру окружающей среды, тепловое сопротивление кристалл-корпус и тепловое сопротивление корпус-радиатор, найдем необходимое тепловое сопротивление радиатор-окружающая среда.

Итак, нам необходимо подобрать такой радиатор, чтобы тепловое сопротивление радиатор-окружающая среда получилось в данных условиях 2,833 °C/Вт или меньше. И до какой температуры в этом случае перегреется радиатор по сравнению с окружающей средой?

Возьмем найденное тепловое сопротивление на границе радиатор-окружающая среда, и умножим на рассеиваемую мощность, для нашего примера 15 Вт. Перегрев составит около 43 °C, то есть температура радиатора будет около 88 °C. Поскольку транзисторов в нашей схеме будет два, то и мощности рассеять нужно будет вдвое больше, значит необходим радиатор с тепловым сопротивлением вдвое меньшим, то есть 1,4 °C/Вт или меньше.

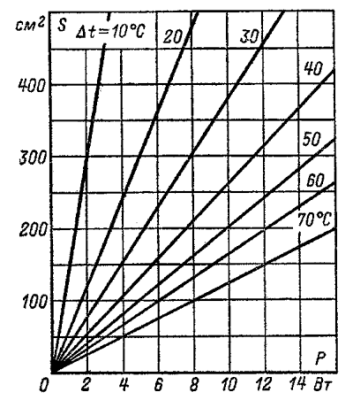

Если у вас нет возможности подобрать радиатор именно с найденным тепловым сопротивлением, то можно воспользоваться старым добрым эмпирическим методом — обратиться к графику из справочника. Зная разность температур окружающая среда — радиатор (для нашего примера 43 °C), зная рассеиваемую мощность (для нашего примера для двух транзисторов — два по 15 Вт), находим необходимую площадь радиатора, то есть общую площадь контакта радиатора с окружающим воздухом (для нашего примера — два по 400 кв.см).

Андрей Повный
