Как правильно перенести розетку и выключатель

Необходимость перенесения розеток и выключателей, как правило, возникает после перемещения мебели в квартире, либо при приведении электропроводки к так называемому евростандарту, в соответствии с которым розетки устанавливают на высоте 20 – 30 сантиметров, а выключатели на высоте 90 – 120 сантиметров от пола.

Если требуется опустить розетку, а проводка выполнена в стяжке, то достаточно установить новую установочную коробку в требуемом месте и укоротить кабель на нужную длину. Сложнее обстоит дело, когда требуется наращивать кабель. Здесь сразу возникает две задачи. Как соединить жилы кабеля, чтобы соединение было качественным и долговечным, и что делать со старой установочной коробкой.

Худшее решение данного вопроса – соединить кабель, например, скрутив жилы, заизолировать скрутку, замазать провода алебастром в старой установочной коробке и забыть, где эта мина замедленного действия находится.

По существующим правилам все соединения жил кабелей должны быть доступны для осмотра. Но это правило выполняется далеко не всегда, и зачастую найти клеммные коробки бывает непростой задачей. При модернизации электрической сети всегда желательно наносить на план места прохождения кабелей и точные привязки клеммных коробок.

Проводка должна прослужить, по крайней мере, 20 лет. И где гарантия, что выполненное соединение проводов прослужит все эти годы.

Самым надежным соединением медных проводников являются сварка и опрессовка. Эти методы требуют специальных инструментов и навыков, но вполне могут быть заменены более простыми решениями.

Для соединения жил кабелей осветительной сети, ток в которой редко превышает величину 2 – 3 Ампера, вполне подойдут клеммники Wago с плоско – пружинными зажимами. Показанные на рис. 1 клеммники серии 222 позволяют быстро подключать и отключать провода. По моему личному опыту за два года эксплуатации клеммников этой серии при токах 4 – 5 Ампер из двух тысяч клеммников сгорел только один.

Рис. 1. Клеммник Wago (тип 222)

Для розеточной сети предпочтительнее использовать проверенные временем типы соединения проводов. На рис. 2 показана скрутка двух проводов. Для ее осуществления на обоих проводах снимается изоляция на участке примерно 25 – 30 миллиметров. Жилы должны быть зачищены мелкой наждачной шкуркой. Здесь очень важно не перетянуть скрутку, что бы проводники не переломились.

Рис. 2. Скрутка жил кабеля

На рис. 3 скрутка показана крупным планом. После скручивания проводов скрутку пропаивают свинцово – оловянным припоем. Для пайки желательно использовать канифоль. Недопустимо пользоваться кислотными флюсами. Остается тщательно заизолировать места соединения и уложить провода в коробку.

Рис. 3. Скрутка крупным планом

Хорошо выполненная скрутка может прослужить несколько десятков лет безо всякого пропаивания. В ней жилы вминаются друг в друга, образуя очень надежный контакт с большой площадью соприкосновения. Но, качество скрутки в большой степени зависит от квалификации электрика. Поэтому в настоящее время соединение проводов методом скрутки инспекторами Энергонадзора не приветствуется.

Сложнее дело обстоит, когда необходимо соединить медный провод с алюминиевым. Их ни в коем случае нельзя скручивать между собой. Наиболее доступное в домашних условиях соединение медного провода с алюминиевым – согнуть оба проводника колечком и стянуть болтовым соединением через стальную оцинкованную шайбу.

В болтовом соединении необходимо использовать хорошую граверную шайбу и законтрить соединение второй гайкой. Вторая гайка предотвратит самораскручивание соединения, гравер компенсирует усадку алюминиевого провода. Дело в том, что алюминий в «сжатом» состоянии имеет свойство усаживаться, в результате чего переходное сопротивление контакта увеличивается.

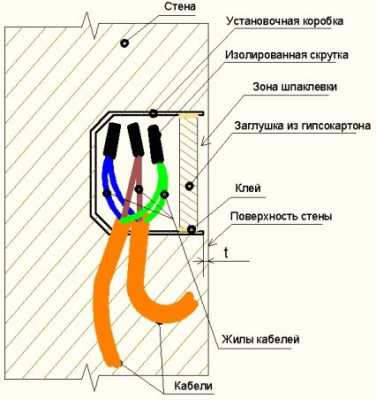

А теперь рассмотрим вторую часть задачи – что делать со старой установочной коробкой. Если прежнее место розетки будет закрыто мебелью, то установочную коробку можно просто закрыть крышкой, уложив в нее соединенные заизолированные провода. В случае если это место на виду, то старую установочную коробку придется закрыть и это место зашпаклевать. На рис. 4 показан разрез стены с установочной коробкой для розетки, которая теперь будет выполнять функции клеммной коробки.

Рис. 4. Разрез стены с установочной коробкой

Крайне не желательно чтобы места соединения жил кабеля соприкасались с цементными растворами и различными шпаклевками. Чтобы допустить такое, необходимо использовать довольно сложные методы изоляции при помощи термоусадочных трубок. Проще вырезать, как показано на рис. 4 кружок из гипсокартона и вклеить его в коробку. Для приклеивания подойдут жидкие гвозди. После высыхания клея коробка зашпаклевывается.

Очень важно обратить внимание на расстояние от торца коробки до поверхности стены. На рис. 4 это расстояние обозначено как «t». Если установочная коробка стальная, а расстояние от ее торца до поверхности стены менее миллиметра, то на приклеенных в этом месте обоях гарантированно проявится круг – на поверхность выйдет ржавчина.

Старые металлические коробки, еще часто встречающиеся в наших домах, довольно сильно ржавеют – ведь при приклеивании обоев клей может высыхать сутки. И все это время коробка будет подвержена влаге. В случае покраски стены ржавчина также не заставит себя долго ждать. Поэтому металлическую коробку, если она очень близко к поверхности стены, следует, либо осторожно подогнуть внутрь, либо заменить на пластиковую.
