Как автоматизировать процесс включения и отключения электрогенератора

Что такое и для чего необходим электрогенератор рассказывать нет необходимости, все и так прекрасно знают и об этом написано достаточно много, в том числе и на этом сайте. Но для тех кто «не в теме», объясним в двух словах: ГУ (генераторная установка) — это резервный источник электроэнергии, который включается (или включают) в момент пропадания основного электричества и подключают к нему (генератору) необходимую нагрузку — дом, офис, предприятие.

Запуск, остановка и подключение нагрузки можно осуществить двумя способами — в автоматическом и ручном режимах.

В ручном режиме, при пропадании основного (городского) электричества, переключение нагрузки на электрогенератор осуществляют посредством перекидного рубильника (в идеале) или совершают множественные действия с выключением-включением вводного автомата, что достаточно неудобно … А если учесть еще и все манипуляции с генератором, завести → прогреть → подключить нагрузку → выключить, так это вообще высший пилотаж, особенно для женщин 😉 …

Но зачем все эти лишние движения, когда все уже давно придумано? Есть специальные устройства, называется АВР — Автоматическое Включение Резервного питания. Данное устройство контролирует наличие напряжения в сети, заводит – глушит генератор, осуществляет все необходимые манипуляции с переключение нагрузок. И все это без вашего участие, в полном автомате…

В этой небольшой статье мы попробуем рассказать о том, как самостоятельно осуществить автоматизацию всего процесса включения-отключения электрогенератора и как самому подключить АВР к генератору.

Для нормальной и корректной работы связки «генератор-АВР», вы должны понимать алгоритм работы как генератора так и АВРа, а именно все временные параметры генератора и АВРа, что как и когда должно включаться.

Алгоритм работы большинства АВРов примерно одинаков и построен по одному принципу. Отличаются АВР в основном по функционалу, который они способны выполнить.

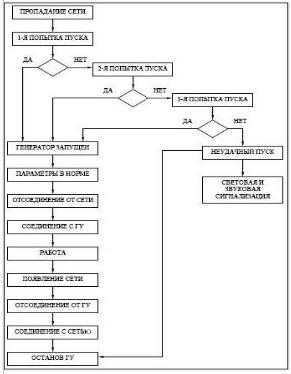

Примерный алгоритм работы АВРа.

1) Контроль напряжения основной сети;

2) В случае пропадания напряжения в городской происходит запуск резервного генератора.

Запуск генератора происходит по следующему принципу:

а) Включается реле зажигания;

б) Включается привод управления воздушной заслонки генератора;

в) Включается реле стартера;

г) При удачном запуске происходит прогрев генератора с последующим подключением нагрузки на генератор.

3) При появлении напряжения в основной сети происходит переключение нагрузки с генератора на городскую сеть с последующей остановкой генераторной установки.

Вот теперь вы примерно знаете, как работает АВР.

Большинство генераторов устроены примерно одинаково, поэтому останавливаться на какой-то определенной модели мы не станем.

Далее, для того чтобы соединить автоматику с генератор и осуществить весь процесс включения — отключения генератора в автоматическом режиме, нам нужно слегка модернизировать этот самый генератор. Для этого нам необходимо продублировать замок зажигания.

Ключ замка зажигания генератора имеет три рабочих положения: «Выкл», «Вкл», «Старт».

Разбираем замок зажигания, прозваниваем и маркируем необходимые нам контактные группы (провода).

Положение «Выкл». В этом положении ключа генератор не работает. Если мы прозвоним цепь замка зажигания в этом положении, то найдем 1-2 группы НЗ контактов.

Положение «Вкл». В этом положении ключа все контакты НО.

Положение «Старт». В этом положении ключа 1-2 группы НЗ.

Отметив необходимые нам провода, дублируем контактные группы замка зажигания «Старт» и «Выкл» и подсоединяем их к соответствующим разъемам АВРа.

ВНИМАНИЕ!!! При коммутации цепи генератора «СТАРТ», будьте предельно внимательны. В большинстве АВРов коммутационные реле маломощны и не рассчитаны на большие токи. Ток, на который рассчитаны контактные группы, не превышает 5-10 А (12 В). Поэтому, для управления стартером, необходимо использовать промежуточное автомобильное реле.

Еще одна проблема, с которой вы можете столкнуться в процессе работы, это команда «СТОП» генератора. Дело в том, что в большинстве генераторов для остановки генератора используются две группы контактов замка зажигания. Во многих же моделях АВРов для этой цели предусмотрена одна контактная группа.

Наиболее подходящим выходом из сложившейся ситуации — дублирование датчика давления масла. Для этого параллельно датчику масла подсоединяем НО или НЗ, в зависимости от модели генератора, группы контактов АВРа, отвечающие за команду «стоп» генератора.

Еще одним немаловажным моментом в процессе монтажа системы является подключение механизма управления воздушной заслонкой.

Для этого, чаще всего, используют втягивающее устройство (соленоид, активатор), используемых в автомобилях для управления центральным замком. Подключают его к АВР или же, внимание, параллельно стартеру.

Внимание. Статья носит чисто ознакомительный характер. Браться за самостоятельное переоборудование генератора мы не рекомендуем. Доверяйте профессионалам, и будет Вам счастье.

Сергей Серомашенко
