Фундамент плита под баню

Монолитная фундаментная плита для бани

Плитный фундамент как нельзя лучше подходит для небольших хозяйственных сооружений, таких как баня. Он не требователен к свойствам грунтов и квалификации исполнителей, что позволяет отказаться от дорогих геологических изысканий и наемного труда. Фундамент для бани в виде монолитной армированной плиты вполне можно выполнить самостоятельно.

Устройство плитного фундамента.

Необходимые материалы и инструменты

Плитный фундамент может быть выполнен с использованием следующих материалов и инструментов:

Плитный фундамент с гидроизоляцией.

Земляные работы

Плитный фундамент, как и любой другой, начинают делать с разметки под выполнение земляных работ.

Размер котлована в плане должен предусматривать отступ от стен фундамента на 600 мм под установку опалубки. Фундамент выполняется под всем сооружением сразу с учетом крыльца или любых других выступающих частей.

Пирог монолитного плитного фундамента для бани.

Это позволит избежать нарушения целостности при неравномерной усадке. Минимальная глубина должна составлять 400 мм. Большая глубина заложения может потребоваться при большой толщине плодородного растительного слоя почвы, который снимают полностью.

При выполнении земляных работ нужно стремиться сформировать основание фундамента, близкое к ровной горизонтальной поверхности. Полученное основание должно представлять собой целик, весь взрыхленный грунт нужно убрать. Убирать можно и весь разработанный грунт, на площадке он уже не пригодится.

Когда основные земляные работы выполнены, необходимо прокопать траншеи под инженерные сети и коммуникации и проложить их. Ведь будущий фундамент — плита, цельная и монолитная. Проложить их позже уже не получится. Стояки должны быть выведены на проектную высоту или выше отметки фундамента. Обратная засыпка траншей извлеченным грунтом под пятном здания не выполняется. Даже уплотненный грунт может впоследствии просесть, и плитный фундамент будет работать с лишними напряжениями. Поэтому траншеи засыпают песком и уплотняют его ручной трамбовкой.

Устройство оснований

Виды плитного фундамента для бани.

Подстилающие слои под плитный фундамент можно устраивать только по сухому основанию. Иначе щебень в процессе укладки и уплотнения начнет тонуть в раскисшем грунте. При не полностью высохшем основании с этим явлением можно бороться путем укладки на дно котлована подложки из геотекстильного полотна. При некрупном щебне фракции порядка 5-20 мм оно надежно разделяет подсыпку и естественное основание.

Щебень и песок насыпают и уплотняют послойно, по 5 см за один проход. Уплотнение производят от краев к середине с перекрытием следов на треть. Выполнение этого вида работ ручной трамбовкой — трудная задача, лучше взять в аренду вибротрамбовку. Начинают укладку со щебеночного слоя, его трамбуют «на сухую», песчаные слои уплотняют с поливом. При глубине котлована 40 см после укладки поочередно двух слоев щебня и двух слоев песка итоговая толщина песчано-щебеночного основания должна составлять с учетом уплотнения порядка 15 см. Если глубина котлована больше, число слоев придется увеличить на соответствующее значение. Полученное основание должно быть ровным и выведенным в горизонт. Подсыпка должна занимать всю площадь котлована, а не только под пятном будущего здания.

Установка опалубки

Армируется фундамент плита двумя сетками из одиночных арматурных стержней, связанных с шагом 150×150 мм.

Фундамент для бани плитного типа можно заливать в несъемную опалубку. Для ее изготовления хорошо подойдет плоский шифер. Но такое конструктивное исполнение усложняет устройство отмостки фундамента, поэтому лучше использовать заводские щиты опалубки или изготовить их самостоятельно из влагостойкой фанеры, листов OSB или просто сколотить из досок и брусков.

В любом случае опалубку проще всего крепить к вертикальным обрезкам арматурных стержней, забитым в грунт сквозь подсыпку. Первыми забивают угловые стержни, они намечают будущий фундамент. При разметке необходимо учитывать толщину опалубки, ведь она будет размещаться по внутреннюю сторону от фиксирующих стержней. Тщательно вымеряйте диагонали, они не должны отличаться больше, чем на 10-15 мм.

Проще всего добиться такого результата следующим образом. Выбираете одну из сторон в качестве базы, лучше более протяженную, и вбиваете по ее концам два стержня. Затем подвязываете к ним шнуры с завязанными на определенном расстоянии узелками. Первое расстояние равно вычисленной по теореме Пифагора диагонали, а второе — длине короткой стороны. Оба размера отмеряются с учетом толщины опалубки. Затем нужно натянуть шнуры и совместить узелки. Это и будет третий искомый угол. Четвертый можно найти, поменяв шнуры местами. Если делать разметку по этой технологии, фундамент будет иметь правильные геометрические размеры.

Между крайними стержнями натягиваются шнуры, которые формируют контур. Промежуточные стержни вбиваются по шнуру. Щиты опалубки размещаются внутри контура и подвязываются к шнурам. На стыках щиты сколачиваются гвоздями. Гвозди вбиваются снаружи внутрь, так потом легче снимать щиты. Основание внутри опалубки застилается полиэтиленовой пленкой с перехлестом и заходом на стенки.

Устройство плиты

Варианты теплоизоляции плитных фундаментов.

В местах прохода через фундамент труб канализации и водовода на них нужно надеть обрезки труб немного большего диаметра длиной 400 мм, которые будут выполнять функцию гильз. Наличие гильз предотвратит возникновение лишних напряжений при усадке будущей бани. Между гильзами и трубопроводами нужно забить клинышки, чтобы отцентрировать трубы внутри гильзы, и заполнить пространство монтажной пеной.

Армируется фундамент плита двумя сетками из одиночных арматурных стержней, связанных с шагом 150×150 мм. Они должны располагаться на расстоянии 25-30 мм от верхней и нижней поверхностей фундамента. Для этого под нижнюю сетку устанавливают специальные дистанцеры для арматурных стержней. Вместо них можно использовать подходящие по толщине плоские куски тротуарной плитки или другие похожие материалы.

Верхнюю сетку отделяют от нижней сваренными в виде лесенок арматурными каркасами. Их ширина для фундамента толщиной 400 мм составит 290 мм, а длина равняется ширине фундамента. Эти лесенки изгибают в виде растянутой буквы латинского алфавита «Z». Изогнутые лесенки выставляют по краям и середине с шагом 1200 мм на ребро на нижнюю арматурную сетку и подвязывают к ней. Затем по ним вяжут верхнюю сетку. Обе сетки оказываются зафиксированными, а защитный слой для армирования выдерживается на заданном уровне.

Варианты установки фундаментной плиты в зависимости от вида грунта.

Между верхней сеткой и вертикальными стержнями, которые поддерживают опалубку снаружи, прихватываются сваркой обрезки арматуры или натягивается проволока. Это нужно, чтобы бетон не выдавил опалубку. На высоте 400 мм от основания во внутреннюю поверхность опалубки вбиваются до середины гвозди, они будут служить маяками. Кроме того, необходимо подготовить маяки в виде перекрещивающихся арматурных стержней для контроля толщины заливки в середине плиты.

Перед заливкой щиты опалубки изнутри промазывают отработанным маслом, в результате бетон к ним не будет приставать, и они легко снимутся без повреждения цокольной поверхности. Если есть подъезд, заливать плиту удобно прямо с миксера, в крайнем случае можно использовать желоба или подвозить бетон тачками по помосту. В процессе заливки бетон нужно вибрировать глубинным вибратором до выхода на поверхность бетонного молока. Плита заливается за один заход. Бетон должен быть достаточно эластичным, но разбавлять товарный бетон водой нельзя. Поверхность плиты разравнивается и заглаживается.

Через несколько часов, когда поверхность схватывается и перестает проминаться пальцем, ее нужно смочить водой и накрыть полиэтиленовой пленкой. Опалубку можно снимать на третий день, а поверхность бетона нужно поддерживать влажной до восьми дней после заливки. Приступать к дальнейшим работам можно на восьмой день. Приложение полной нагрузки возможно через 28 дней.

Поскольку котлован выполняется увеличенным на 600 мм в каждую сторону и даже имеется подсыпка на этой площади, это нужно использовать для устройства отмостки. Лучше, если отмостка будет выполнена с утеплением пенополистирольными плитами. Это повысит долговечность всей конструкции и улучшит микроклимат в будущей бане.

Плитный фундамент для бани не требует высокой квалификации исполнителей. Фундамент для бани предусматривает устройство проходов коммуникаций. Монолитная плита армируется двумя сетками.

Плитный фундамент для бани: технология заливки монолитной плиты

Очень часто рядом с жилым домом возводят баню, которая строится на собственном фундаментном основании. Фундамент для бани выбирается исходя из геологических условий участка, наличия подпочвенных вод и глубины промерзания грунта, но лучшим основанием под баню считается монолитный плитный фундамент.

Монолитная плита: технология строительства фундамента для бани

Устройство монолитного основания под баню оправдано при наличии на участке застройки пучинистых грунтов, а также глубоко промерзающих, водонаполненных почв. Начинать строительство фундаментного основания под баню (монолитная плита) стоит с очистки участка от мусора, существующих строений, выкорчевки деревьев и кустарниковой поросли.

Участок под фундамент

Поверхность участка выравнивается, после чего колышками отмечают периметр будущей постройки. Между колышками натягивают строительный шнур, который служит для определения более точного направления при разметке фундаментной плиты.

Монолитный фундамент (плита) можно заливать на поверхности грунта, при условии, если на строительном участке залегают гравелистые или скальные почвы, во всех других случаях требуется заглубить опорную плиту в грунт, для чего необходимо отрыть котлован определенной глубины. Глубина котлована должна быть на 40 см больше высоты планируемой к возведению фундаментной плиты. Ширина котлована предусматривается на 10см шире с каждой стороны, чем размеры бани в плане.

Устройство подушки из песка и щебня

Дно котлована тщательно утрамбовывается, закрывается слоем геотекстиля, после чего насыпается слой крупного песка. Тщательно разравнивая подсыпанный слой, производят его трамбование, поливая водой песчаную подготовку. Уплотнение грунта легче всего выполняется вибротрамбовками.

Затем по слою утрамбованного песка насыпают строительный щебень, который также требуется разровнять и утрамбовать с особой тщательностью.

Плитный (монолитный) фундамент приобретает дополнительную устойчивость и прочность при наличии песчано-щебеночной подушки.

Опалубочные работы и устройства каркаса

После окончания работ по устройству песчано-щебеночной подушки, можно приступать к изготовлению и установке опалубочных щитов. Опалубку допускается использовать повторно, особенно если это щиты многоразового использования. Перед установкой таких опалубочных конструкций следует тщательно очистить их от мусора, грязи, потеков бетонного раствора.

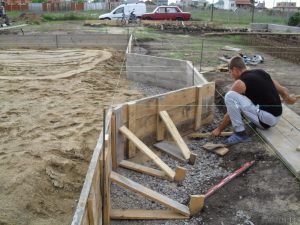

Возведение опалубки монолитной плиты

При изготовлении щитов опалубки из досок, важно следить за плотной подгонкой отдельных элементов, исключая появление зазоров.

Готовые элементы опалубки устанавливаются в котловане строго вертикально, укрепляются откосами и подпорками.

Арматурный каркас для фундаментного основания бани сваривается из арматурных прутков, шаг между отдельными прутками не более 20 см. Для соединения арматуры в пространственный каркас можно использовать сварочный аппарат или вязальную проволоку. Технические характеристики вязаного каркаса намного выше, чем его сварного аналога, поэтому в приоритете – фундамент бани армировать вязаным каркасом.

Располагать готовый каркас следует таким образом, чтобы арматура не касалась поверхности бетона. Готовый фундамент (монолитная плита) должен иметь гладкую бетонную поверхность без выпусков арматуры.

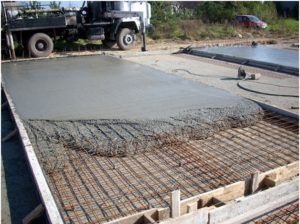

Бетонирование плитного основания

Заливку бетонного раствора в опалубку стоит выполнять быстро и четко, стараясь закончить технологический процесс за один день. Бетонная смесь заливается начиная с угла фундаментной опоры (с двух углов сразу). Поверхность залитого бетона выравнивается и уплотняется с помощью вибраторов – монолитная плита должна иметь идеально ровную и гладкую поверхность.

Уплотнение бетонной смеси помогает устранить пустоты и полости, которые образовались в теле опорной плиты при неравномерной заливке бетонного раствора.

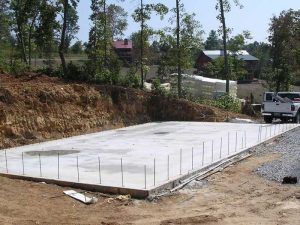

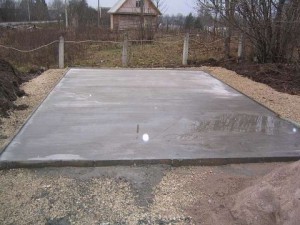

Схватывание фундаментной плиты

Монолитная плита под баню будет набирать прочность не менее 28 дней, поэтому в строительных работах будет вынужденный технологический перерыв.

В это время требуется обеспечить уход за поверхностью бетона, особенно если работы проводятся в жаркое летнее время. Необходимо проводить частые увлажнения поверхности плиты, укрыть конструкцию полиэтиленовой пленкой.

Неравномерное высыхание бетона вызывает деформацию плитного основания, поэтому уход за поверхностью плитного фундамента является важной операцией, про которую не стоит забывать. Монолитный фундамент набирает прочность в размере 70% через две недели, к этому времени можно демонтировать опалубку.

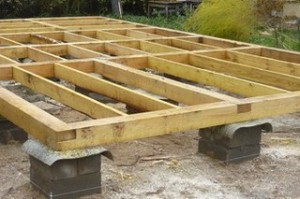

Сваи для устройства фундамента под баню

В некоторых случаях оправдано устройство под баню фундаментного основания из свай, хотя монолитный плитный фундамент получил более широкое распространение.

Свайный или свайно-ленточный фундамент под баню возводятся в следующих случаях:

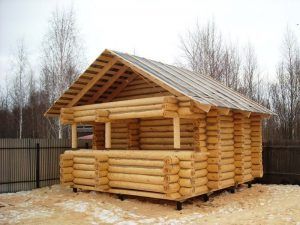

Баня на свайном основании

Для возведения бани могут применяться винтовые, забивные или буронаполненные сваи – все варианты имеют свои положительные и отрицательные стороны.

Для начала стоит отметить, что на свайный фундамент можно монтировать как легкие, так и тяжелые здания бань.

Забивные и буронабивные сваи монтируют с применением специальной тяжелой техники (сваебойные и буровые установки), для которой требуются нормальные подъездные пути. Если баня возводится в труднодоступном месте, выбор следует остановить на винтовых сваях, которые легко вкручиваются в грунт при помощи незамысловатого механизма. В некоторых случаях свайный фундамент требуется усилить ростверком, так следует поступить, если стены предполагается выполнять из тяжелых бетонных плит. Свайный фундамент с ростверковым поясом, по сути, является свайно-ленточным фундаментом.

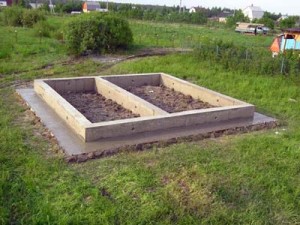

Ленточный фундамент под баню

В каких случаях под баню следует возводить тяжелый ленточный фундамент?

Если на участке постройки преобладают сухие грунты, которые не промерзают на значительную глубину, можно выполнить для монтажа бани основание – ленточный фундамент.

Эту конструкцию легко выполнить своими руками, поэтому ленточный фундамент для бани – хорошая экономия средств.

Участок строительства очищают от растительности, мусора, проводят планировку поверхности. На зачищенной территории размечают ленточный фундамент под строящуюся баню, для чего забивают колышки в углы будущей постройки. Затем размечают траншеи под строительство основания (ленточный фундамент), очень важно предусмотреть ширину траншей не менее 40 см. Посмотрите видео, как правильно сделать ленточный фундамент под баню.

Земельные, арматурные, опалубочные и бетонные работы при устройстве ленточного фундамента для бани выполняются по аналогичной технологии с монолитной плитой.

Очень важно предусмотреть под печь отдельный фундамент, который не соприкасается сторонами с основной опорной конструкцией. Ленточный фундамент под здание бани и фундаментная опора под печь должны быть возведены как две отдельные опорные конструкции.

Фундамент плита под баню: как правильно залить плитное основание для бани, технология заливки железобетона. Особенности и преимущества монолитной плиты.

Какой фундамент для бани выбрать: ленточный, столбчатый или плитный?

Баня – неотъемлемый элемент любых частных загородных владений. И у каждого владельца коттеджа с неизбежностью возникает вопрос, какой фундамент для бани выбрать.

Вариантов, понятно, будет много, и, в первую очередь, выбор будет зависеть от состава почв.

Если Вы строительством не занимались и участок Вам не знаком, то характеристик грунта Вы не знаете, однако, узнать их будет довольно просто даже для непрофессионала. Для этого выкапывается ямка глубиной от полуметра до полутора. Конкретнее это будет зависеть от уровня залегания грунтовых вод.

Если в полученной ямке Вы обнаружите торф, песок, заболоченную землю, то это свидетельствует о слабости грунта и о том, что фундамент следует выбрать либо плитный, либо свайно-винтовой, то есть тот, который отличается повышенной долговечностью и надежностью. Также допустима ленточная конструкция на укрепленной песчаной подушке. Но тут крайне важно создать монолитный фундамент, потому как блочный вариант будет попросту ненадежным.

Если же в составе почв Вы обнаружите много глины, суглинка, гравий, средней фракции песок, то плотность подобного грунта будет средняя, а это значит, что возможно выбирать ленточную или же столбчатую разновидности фундамента. Такого плана основы идеально подойдут для бань абсолютно любых видов.

После внимательного изучения почв последует выбор материалов. Если Вы предпочитаете кирпичи, пеноблоки, натуральный или же искусственный камень или другой материал, представляющий из себя крупные камневидные элементы, то фундамент в таком случае обязан быть ленточного или же плитного типа.

Если в качестве материала Вас привлекают брус или бревна, то целесообразно остановиться на столбчатой конструкции. Однако если участок отличается слабыми почвами, то лучше выбрать винтовой фундамент.

Подготовка площадки

Прежде, чем начать строительство, важно хорошо подготовить площадку. Место под строительство бани надо выбирать ровное. Большим плюсом будет уклон на восток, запад или юг. Это обеспечит хороший сток для сточных вод. Для подготовки площадки надо убрать мусор, срезать растительность.

После разравнивания площадки важно обрисовать контур будущего основания. Для разметки понадобятся треугольник, крепкий шнур, уровень, колышки в полметра длиной, рулетка.

В начале разметки стоит отмерить один угол и забить колышек в землю. На этот колышек надевался прямоугольный треугольник. По одной стороне замеряется длина продольной стены, а по другой – поперечной. Далее треугольник переносится в противоположный конец бани. Рассчитывается местоположение осей, и вбиваются остальные колышки. В итоге должен получиться прямоугольник.

Далее процесс разметки продолжается, и на расстоянии 1.3-2 м от вбитых колышков монтируется обноска. Она выполняется из небольших столбиков, к которым прикрепляются доски. Они обычно прибиваются на том уровне, где планируется пол, или же на дистанции в 1 м или чуть больше от земли. Доски должны иметь направление, которое будет идеально параллельно стенам будущей бани. В противном случае закладка фундамента не получится.

После завершения предыдущего этапа на кромку обноски наносятся осевые параметры для банного фундамента. На забитые гвоздики натягивается шнур, который должен абсолютно точно проходить над колышками, установленными в землю. После натяжения всех осей необходимо все тщательно проверить, потому что установка банного фундамента – дело нешуточное, и ошибка может обернуться разрушением строения. Осевые линии при помощи отвеса копируются на строительную площадку. От осей в обе стороны откладываются нужные размеры.

На этом все предварительные действия подходят к концу, и можно начинать собственно закладку фундамента.

При монтаже фундамента важно помнить, что глубина закладки всегда будет больше на 22-27 см уровня промерзания грунта.

Ленточные конструкции фундамента обычно выбирают для кирпичных, каменных, деревянных строений. Такой вид фундамента довольно прост в монтаже, однако, работы будут трудоемкими и требующими огромного количества материалов. Для того, чтобы сэкономить бетон, на дно выкопанной траншеи обычно засыпают песок крупной фракции.

Как обычно, закладка фундамента начинается с расчистки и выравнивания участка, после которых выполняется разметка. Далее выкапываются траншеи. В среднем их глубина бывает 75 см. Ширина конструкции из пиломатериалов будет 25-30 см, а если в качестве материала выбраны кирпич или блоки, то она получится несколько больше.

На дно подготовленных траншей засыпают песчаную подушку толщиной в 12-15 см. Далее насыпается такой же слой из щебня. Все это тщательно утрамбовывается. В последнее время пользуется популярностью вариант с бутовским камнем. Сначала кладутся камни, заливаются бетоном, а наверх укладывается еще один слой камней.

Наземная часть конструкции будет иметь высоту порядка 20-23 см. Ее можно сделать из кирпичной кладки или же можно установить опалубку и залить бетон.

Для надежности фундамента он может армироваться при помощи гладкой арматуры.

Вокруг основы бани следует соорудить отмостку, иначе талые и дождевые воды будут постоянно ее разрушать, и придется часто делать ремонт цоколя. Для отмостки целесообразнее всего выбрать цементный раствор или же бетон.

Если грунт нестабильный, а грунтовые воды залегают неглубоко, то лучше всего предпочесть плитный фундамент. Глубина котлована будет от 30 см. В зависимости от высоты подвального этажа глубина может быть любой. Когда котлован готов, роются траншеи, предназначенные для прокладки дренажных труб. Дно ямы застилают слоем геотекстиля, наверх засыпается слой песка в 12-15 см, а затем такой же по толщине слой щебня. Эту подушку хорошо трамбуют. Далее устанавливается опалубка. Ее и щебень хорошо будет загидроизолировать при помощи рубероида и полиэтилена.

Для качественного выполнения работ надо сделать хорошую теплоизоляцию. Идеальным материалом для этого станет экструдированный пенополистирол. Он как нельзя лучше подойдет для плитной конструкции.

Столбчатый

Столбчатый фундамент – наиболее экономичен. Его лучше выбрать для легкой по весу деревянной бани. Если возводится брусчатая, каркасная или рубленая баня, то между столбами не нужно делать перемычки, что очень удобно.

Опоры для возведения столбчатой основы должны быть расположены на расстоянии 2.2-2.5 м друг от друга. Изготавливаются они обычно из кирпича, бетона, железобетона, камня. Опоры должны обязательно присутствовать на пересечении стен, по углам и под стойками каркаса. Размеры опор из бетона будут 60 на 60 см, а из кирпича и камня – 50 на 50 см.

Если Вы хотите совсем маленькую баньку, то такие строения испокон веков устанавливались на деревянные вертикальные столбы, именуемые в народе «стульями». Перед монтажом «стулья» обжигаются на открытом огне, чтобы обожженная корочка предохраняла их от гниения.

Опоры, сделанные из кирпича или бетона, великолепно сопротивляются сжатию и очень неважно растяжению. Поэтому их необходимо устанавливать в строго вертикальном положении, чтобы опоры могли сопротивляться растягивающему напряжению. Наиболее уязвимые в этом отношении каркасные конструкции. Из-за разрушения столбов каркасного типа бани нередко проседают.

Основу для столбчатого фундамента проще всего сделать при помощи буровых свай. Скважины требуемой глубины делаются садовым буром за каких-то 15 минут.

Мы рассмотрели наиболее распространенные типы фундаментов.

От фундамента будет зависеть надежность и долговечность конструкции. Выбор фундамента для бани будет, главным образом, определяться характером почв.

Плитный фундамент под баню: его устройство, строительство, плюсы и минусы

Рад приветствовать любознательного читателя!

Довольно часто перед индивидуальными застройщиками становится такой вопрос: какой соорудить вид фундамента для своего будущего шедевра, если грунт на участке оставляет желать лучшего? Ответ здесь один: на проблемных почвах выбирают плитный фундамент.

Проблемные грунты подразумевают наличие высоко залегающих грунтовых вод, рыхлые торфяные почвы, глинистые пучинистые почвы, подвижные и просадочные основания, заболоченные территории и так далее. Как раз на них, фундамент такого типа будет самым актуальным решением.

Устройство плитного фундамента

Плитный фундамент представляет собой цельную монолитную бетонную плиту, которая и является основанием под будущую постройку. Если у Вас на участке заболоченные почвы, но Вы хотите поставить баню солидных размеров, то альтернативы плите под фундамент просто нет.

При наличии глинистых сильно пучинистых почв, бетонный плитный монолит в зимнее время может подниматься вместе со зданием, а по весне опускаться. По этой причине, его ещё называют плавающий фундамент. Имея большую площадь по сравнению с «ленточкой», плитный фундамент работает как цельная единая платформа. Тем самым оказывается меньшее давление на грунт.

Монолитная плита по своей структуре может быть двух видов: с рёбрами жёсткости и без. Понятно, что первый вариант делает фундамент более устойчивым к деформациям и горизонтальным смещениям. Это связано с тем, что рёбра жёсткости углубляются в почву по всему периметру гораздо ниже основного фундамента. Такую конструкцию фундамента можно образно представить в виде чашки, перевернутой вверх дном, только с очень низкими стенками.

Второй вид фундамента проще и быстрее в монтаже, зато не имеет таких жёстких характеристик, как первый. Он представляет собой обычную плоскую бетонную плиту, без всяких дополнительных элементов.

Строительство плитного фундамента

Все работы по строительству плавающего фундамента начинаются с разметки. Точно размечаются все размеры будущего строения. Затем вырывается котлован на 1-2 метра больше будущего здания в каждую сторону. Эти «лишние метры» нужны для удобства проведения дальнейших работ. Глубина котлована может быть разной. Тут всё зависит от конкретных условий: тип грунта, размеры и вес сооружения, уровень залегания грунтовых вод и так далее. Но практика показывает, что глубина 50-100 см. часто применяемая у частных застройщиков.

Следующий этап в строительстве – это отсыпка дренажно-компенсационной подушки. Делают её для того, чтобы исключить или сгладить деформацию грунта под фундаментом. Она также является своего рода элементом отвода грунтовых вод. Сначала засыпается и разравнивается слой гравия. После этого завозится и также разравнивается слой песка. На глинистых подвижных почвах этот слой может достигать 30-40 см., а на более лёгких – достаточно и 15-20 см. Будет большим плюсом, если этот песок хорошо пролить водой и утрамбовать.

После того, как подушка отсыпана и хорошо утрамбована, можно приступать к монтажу опалубки. Изготавливается она из обрезных досок или готовых щитов. Следует учитывать, что масса у заливаемого раствора приличная, поэтому все крепления опалубки должны быть надёжными. Часто у новичков можно видеть, как приходит «миксер», начинает подачу бетона и опалубка разваливается или частично смещается под натиском большого веса. Не стоит допускать подобных ошибок, а сразу делать надёжно и на совесть.

Не надо забывать про коммуникации. Их также необходимо монтировать на этой стадии. Канализационные трубы, может быть канал под электрический ввод, система отопления, холодное водоснабжение монтируются в установленных проектом местах.

Работы по гидроизоляции фундамента – это следующая стадия работ. Выполняется она обыкновенным рубероидом, полиэтиленовой плёнкой или геотекстилем. Оптимальным вариантом будет применение материалов в два слоя, с подъёмом на опалубку (впоследствии для защиты торцов плиты).

Для того, чтобы утеплить плитный фундамент, на гидроизоляцию укладывают слой утеплителя. Для этих целей, как правило, используют экструдированный пенополистирол (пеноплекс). Утепление пеноплексом целесообразно делать и на вертикальных торцах плиты. Но это уже поле того, как будет готов сам фундамент.

Вполне реально в плитном фундаменте сделать тёплые водяные полы. Для этого достаточно уложить соответствующие трубы и позаботиться об отражающей теплоизоляции. Более подробно об этом можно прочитать в этой статье. Здесь приводится конкретное описание: как были сделаны тёплые водяные полы в небольшой бане именно с плитным плавающем фундаментом.

Далее следуют работы по армированию плиты, а точнее – изготовление армированного каркаса. Применяют здесь как классическую металлическую арматуру, так и полимерную. Под небольшие здания целесообразно приобрести уже готовые армированные сетки с ячейкой 100-120 мм. А вот под большие и тяжелые сооружения лучше будет изготовить армирующий каркас самому.

Здесь обычно используют прутки арматуры диаметром 10-14 мм. Ячейку каркаса монтируют 20-25 мм. Для крепежа применяется мягкая вязальная проволока или пластиковые хомуты (обычно для полимерной арматуры). Сварка для соединения металлических прутков не используется, хотя для стали марки «С» она не является проблемой.

Очень важно, чтобы армирующая сетка вся была погружена в бетон. Для этого её устанавливают на специальные направляющие или подкладывают под неё прокладки. Армированию следует уделить особое внимание, так как от него зависит надёжность и долговечность будущего основания, а значит и всего здания.

Если монолит делается с рёбрами жёсткости, то не следует про них забывать. Подсыпка, дренаж, гидроизоляция, армирование выкопанных траншей, также проводится по всем правилам.

Толщина монолитной плиты для одноэтажного здания может быть 20-30см. Для более солидной постройки она уже увеличивается и достигает 50-60 см. Всё бетонное основание должно быть залито за один раз – монолит должен быть монолитом. Так что, бетон лучше всего заказывать уже готовый в нужном количестве, а не месить самому.

Подведём итоги. Какие же стадии строительства плитного фундамента можно выделить? Вот основные из них:

Достоинства и недостатки плитного фундамента

Итак, плитный фундамент возведён. Какие же плюсы можно увидеть именно из такого вида бетонного основания?

1. Большая несущая способность на проблемных грунтах.
2. Фундамент может быть использован в роли пола, как в основном помещении, так и на цокольном этаже.
3. За счёт «плавающей» способности, такому фундаменту не страшны сезонные движения грунта: здание смещается вместе с ним и не получает разрушений – отсутствуют перекосы в дверных и оконных проёмах, нет смещения стен и перегородок.
4. Долговечность использования: средний срок эксплуатации составляет порядка 100-150 лет.
5. Возможность плитного фундамента быть мелкозаглубленным. То есть, не обязательно рыть траншею больше глубины промерзания почвы. Особенно это актуально для северных районов с вечной мерзлотой.

А теперь о недостатках плиты-фундамента:

1. Большие финансовые вложения, не зря он считается самым дорогостоящим.
2. Колоссальные трудовые затраты.
3. Большой объём земляных работ.
4. Необходимость использования тяжёлой строительной техники.

При всех перечисленных недостатках, плитный фундамент в некоторых случаях, остаётся единственным надёжным вариантом. И Ваша баня, дом или коттедж будут прекрасно себя на нём «чувствовать». Удачных воплощений своих планов!

Как сделать плитный фундамент под баню. На каких почвах ведётся строительство подобных фундаментов. Достоинства и недостатки плиты.

Плитный фундамент для бани

В частном малоэтажном строительстве используются разные типы фундаментов: сборные, монолитные, столбчатые, свайные. Выбор вида фундаментных конструкций зависит от назначения сооружения, типов грунтов земляного основания, климатических условий и т.д. Плитный фундамент для бани по своей конструкции относится к разновидности несложных несущих сооружений, для устройства которых не требуется приглашение высококвалифицированных исполнителей. Достаточно внимательно изучить технологию заливки монолитной плиты, чтобы самому сделать такой бетонный фундамент.

Монолитная плита и ее особенности

Монолитная плита под баню представляет собой плоскую бетонную армированную конструкцию, заглубленную в землю на небольшое расстояние. Если при устройстве большинства видов фундаментов обязательным условием является залегание подошвы конструкции ниже линии промерзания грунтового основания, то монолитную плиту необязательно опускать на такую глубину. Плитная конструкция фундамента не боится сезонных подвижек земляного основания, вызванных постоянной сменой циклов промерзания и оттаивания, обильных атмосферных осадков. Монолитная плита является классическим примером плавающей конструкции, которая способна как бы подниматься и опускаться вместе с грунтовым основанием.

Так как бетонный монолит имеет большую прочность, то сезонная подвижка грунтов не вызовет никаких разрушений стен бани.

Преимущества и недостатки

Монолитный бетонный массив в качестве фундамента для бани имеет множество преимуществ:

К недостаткам фундамента для бани в виде плиты относятся:

При строительстве бани на плитном фундаменте, все несущие стены опираются непосредственно на жесткое бетонное основание, что делает конструкцию бани прочной и надежной на протяжении не одного десятка лет.

Процесс изготовления фундаментной плиты

Технологический процесс устройства фундамента под баню в виде плиты заключается в последовательном выполнении ряда промежуточных процессов, таких как:

1. Подготовительные работы.
2. Разметка фундамента.
3. Земляные работы.
4. Установка ограничительной опалубки.
5. Бетонная подушка и утепление.
6. Сборка и монтаж арматурного каркаса.
7. Заполнение фундаментной конструкции бетонной смесью.
8. Уход за бетоном.

Следует обратить внимание на качество используемых материалов для выполнения работ. Для заливки плитного фундамента рекомендуется использовать бетонную смесь не ниже класса В15.

По возможности лучше всего использовать покупной бетон нужной марки, изготовленный в заводских условиях.

Подготовка площадки

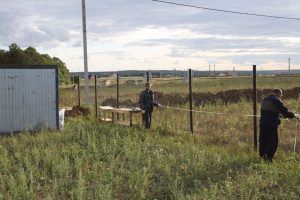

Для того чтобы выполнить разметку конфигурации плиты фундамента, необходимо очистить территорию участка. Верхний растительный слой почвы снимается на глубину до 15 – 20 см и убирается с площадки. Работу по снятию растительного слоя можно выполнить самостоятельно с помощью лопаты. Если есть возможность использовать для этих целей бульдозер, то это позволит произвести подготовительный период за 1 – 2 часа.

Площадку необходимо освободить от растущих кустарников и деревьев путем корчевания и не оставлять остатки корней в теле будущего фундамента.

Разметочные работы

Фундамент плиты под баню размечается сразу по всему периметру конструкции. Для разметки используются деревянные колышки или обрезки стержней металлической арматуры. Также понадобится прочная веревка или цветной шнур из полиэстерной нити. Разметку площадки под строительство бани производят в следующем порядке:

1. Разметочный колышек забивают на 30 – 40 см в землю в дальний угол будущего котлована.
2. По прямой линии на расстоянии равной длине постройки, протягивается разметочный шнур и забивается второй колышек.
3. Далее производится последовательная разметка и установка разметочных кольев, которые устанавливаются строго под прямым углом.

Таким образом, получается правильная прямоугольная или квадратная линейная конфигурация с прямыми углами. В строительной практике для построения прямых углов используется геодезический прибор – теодолит. Частные застройщики не всегда имеют возможность использовать такой прибор и в качестве проверки используют «правило диагоналей».

Если разметка выполнена правильно, то диагонали будут равны. Допускается погрешность в 10 – 15 мм.

Земляные работы

Монолитная плита под баню выполняется толщиной от 150 до 500 мм в зависимости от класса грунтов, габаритов и веса постройки. В строительной практике принято увеличивать размер котлована на 600 мм больше линейных размеров фундаментной плиты. Грунт разрабатывается вручную лопатой или небольшим экскаватором. В зависимости от грунтового основания минимальная глубина котлована может составлять не ниже 400 мм. Обычно для монолитной плиты грунт разрабатывается на глубину 1500 мм, глинистый грунт выбирают, и дно котлована по возможности выравнивают по горизонтальному уровню. Вместо убранной глины насыпается гравийно – песчаная подушка, которая тщательно разравнивается и уплотняется. Уплотнение производят ручными трамбовками или вибрационными катками.

Ограничительная опалубка

Монолитная фундаментная плита должна иметь четкие геометрические границы и ровные вертикальные боковые поверхности. Кроме того, при заливке используется пластичная бетонная смесь в полужидком состоянии, которая может вытечь за пределы конструкции фундамента. Поэтому необходимо устройство ограничительной опалубки из отдельных щитов, которую монтируют по краям котлована на 300 – 500 мм выше уровня земли.

Опалубочные щиты могут быть металлическими, дощатыми или собранными из влагостойкой фанеры, OSB –плиты, плоских шиферных листов. При монтаже опалубка с наружной стороны надежно фиксируется распорками с упором в землю. Верхняя надземная часть фундамента образует цоколь бани, который на стадии установки опалубки можно утеплить плотным экстудированным пенополистиролом.

Бетонная подушка и утепление

Иногда у неопытных домашних строителей возникают сомнения в целесообразности устройства подготовительной подушки для «плавающего» плитного фундамента. При строительстве фундаментной плиты для бани выполнение такой подушки поможет получить идеальную плоскую горизонтальную поверхность для последующего заполнения опалубки бетонной смесью. Перед ее устройством дно котлована укрывается гидроизоляционным слоем из рубероида или геотекстиля и утепляется пенополистирольными плитами повышенной прочности. Такой конструкционный «пирог» позволяет небольшой по толщине монолитной плите фундамента создать защитный тепловой барьер и позволить сделать пол в бане более теплым.

Подготовительная бетонная подушка готова к следующему этапу производства работ через 7 – 8 суток после полного затвердевания бетонной смеси.

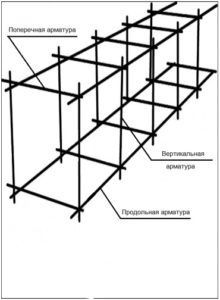

Вид арматурного каркаса

Арматурный каркас

Арматура в теле бетонной монолитной плиты служит для повышения прочности конструкции и предохраняет бетонный массив от растрескивания и появлению усадочных трещин.

Часто на верхней части арматурного пояса размещают специальную сетку для крепления системы подогрева «теплый пол», которая позволить сделать пол в бане теплым и комфортным. Арматурный каркас представляет собой пространственную объемную конфигурацию из отдельных металлических стрежней, соединенных между собой вязальной проволокой.

Металлический каркас состоит из рабочих стрежней диаметром от 12 до 16 мм периодического рифленого профиля, и распределительной (монтажной) арматуры из гладкой проволоки диаметром 5 – 6 мм. Из рабочих стрежней выполняется арматурная сетка с размером ячейки 150 х 150 мм или 200 х 200 мм. В пространственной фигуре каркаса арматурные сетки располагают в верхней и нижней части монолитной плиты. Чтобы объединить две арматурные сетки в единую конструкцию используют монтажную арматуру. Все части каркаса связываются между собой мягкой вязальной стальной проволокой.

При установке арматурного каркаса необходимо помнить о создании защитного слоя в 25-30 мм до наружного края фундаментной плиты.

Бетонирование фундаментной плиты

Укладка бетона

До начала бетонных работ необходимо предусмотреть подвод инженерных коммуникаций в помещение бани. Для этого в опалубке устанавливаются металлические гильзы для прохождения сантехнических труб и электрических кабелей.

Опалубочные щиты перед укладкой бетона покрываются отработанным машинным маслом или солидолом. Укладывать бетонную смесь лучше всего сразу в один день целым массивом. Бетон при укладке обязательно уплотняют при помощи строительного погружного вибратора или штыковой лопаты. Верхнюю часть монолитной плиты разравнивают и заглаживают до получения ровной горизонтальной поверхности.

Уход за бетоном

После того как бетонная смесь немного застынет, ее обязательно укрывают полиэтиленовой пленкой. В жаркое время года поверхность бетона необходимо смачивать водой. Если эти несложные защитные мероприятия не будут выполнены, на бетонной поверхности появляются усадочные трещины, которые могут привести к ослаблению несущей способности фундамента. Впоследствии их придется заполнять жидким цементным раствором. Щиты опалубки снимают на третий день, а после 28-30 дней монолитная бетонная фундаментная плита набирает полную 100%-ную прочность.

Плитный фундамент для бани относится к разновидности несложных несущих сооружений, для устройства которых не требуется высококвалифицированных исполнителей.
