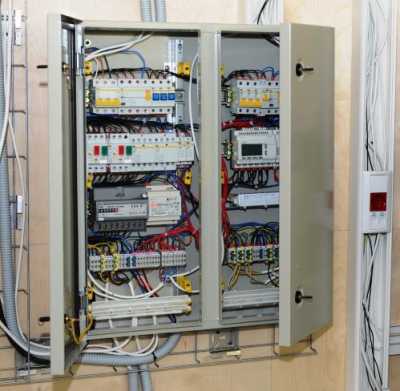

Электрические щиты
Электрический щит…. Что это? Это начало всей электрической части здания, и не важно, что это, огромный завод в мегаполисе или скромный бабушкин домик в деревне. Везде есть электрический щит.
В данной статье мы ознакомимся с самыми распространенными электрощитами, которые можно встретить в повседневной жизни. Для примера возьмем самый обыкновенный многоквартирный дом.
Итак, с чего начинается электрическая часть дома? В зависимости от проекта, от мощности, которая подводится к дому, электрическая часть начинается с электрощитовой. В электрощитовой может быть ВРУ (вводно-распределительное устройство) или ГРЩ (главный распределительный щит). Именно на эти установки приходят силовые кабеля от трансформаторной подстанции (ТП).
В ГРЩ и ВРУ находятся вводные автоматические выключатели или рубильники с плавкими вставками. Далее, после вводных автоматов стоят отходящие автоматы, которые питают стояковые кабеля. Также в ГРЩ и ВРУ установлены прибор учета, автоматические выключатели и автоматика для освещения парадных, улицы, подвала и подсобных помещения. Также щит освещения (ЩО) и щит аварийного освещения (ЩАО) могут устанавливаться в каждой парадной (подъезде) индивидуально.
В каждой парадной, на каждом лестничном марше установлены этажные распределительные щиты. Этажных щиты (ЩЭ), в зависимости от проекта, комплектуются приборами учета электроэнергии (счетчиками), доучетными автоматами, отходящими автоматами для защиты электропроводки и оборудования потребителей.
Большинство этажных электрических щитов устроены примерно одинаково, и состоят из 3 основных частей: абонентской, учетной части и слаботочной части. В абонентской части электрощита находятся автоматы защиты и вводное УЗО (устройство защитного отключения), в части для учета -счетчик, в слаботочной части находятся телевизионные и телефонные кабеля, интернет.
В современных этажных щитов (ЩЭ) абонентский и учетные секции совмещены в один общий отсек.
В последнее время, во время ремонта квартир, большинство владельцев квартир оборудуют у себя в квартире свой, отдельный распределительный электрощит. На лестничной клетке, в этажном электрическом щите остаются только прибор учета и вводной автомат. В чем же преимущество квартирного распределительного щита?
В большинстве квартир, не важно когда они строились, по проекту, вся электрическая часть квартиры делится на две-три группы- группа освещения, розеточная группа и группа для освещения санузла и кухни. Эти самые проекты были типовыми в 70-90-х годах. Используют данные проекты и по сей день, не учитывая при этом, что нагрузки на розеточные группы уже далеко не те, что были раньше.
Практически все кто приобрел квартиру в новострое или кто делает ремонт в старом фонде, производят полную замену электропроводки на новую, и соответственно количество автоматов увеличивается до 10-20 шт, в зависимости от количества потребителей.
Не особо вдаваясь в электрическую схему разводки квартиры, рассмотрим самый распространенный вариант щита для 2-3-х комнатной квартиры.
1) Вводной автомат – 32 А
2) Освещение комнат – 10А(16А)
3) Освещение коридора – 10А
4) Освещение кухни, санузла – 10А
5) Розетки кухни – 16А (диф.автомат)
6) Духовой шкаф – 16А
7) Бойлер электрический – 20А
8) Кондиционер №1 – 16А
9) Кондиционер №2 – 16А
10) Стиральная машина – 16А(20А)
11) Розетки ком.№1 16А (диф.автомат)
12) Розетки ком №2 16А (диф.автомат)
13) Розетки ком №3 16А (диф.автомат)
14) И т.д.
Комплектоваться электрические щиты могут по разному, в зависимости от квалификации электромонтажника (чаще всего заказчики доверяют распределение нагрузок именно монтажнику, так как проект на квартиру мало кто делает), от пожеланий заказчика.
Многие электрики, в целях экономии средств заказчика, ставят одно общее УЗО на все розеточные группы, а сами отходящие розеточные группы защищают автоматическими выключателями. Кроме автоматических выключателей, в распределительном щите находятся шина «ноль» и шина «земля».
