Чудо-лопата для копки земли своими руками

На земельном участке всегда много работы. Но больше всего времени и физических усилий занимает именно обработка грунта – перекапывание, внесение удобрений, удаление сорной травы, культивация. Перекапывать землю вручную на даче либо собственном загородном участке ежедневно небольшими площадями огородники начинают заблаговременно. При этом не все еще знают, что эту процедуру позволяет значительно ускорить и облегчить специальная чудо-лопата для копки своими руками.

Устройство и принцип работы

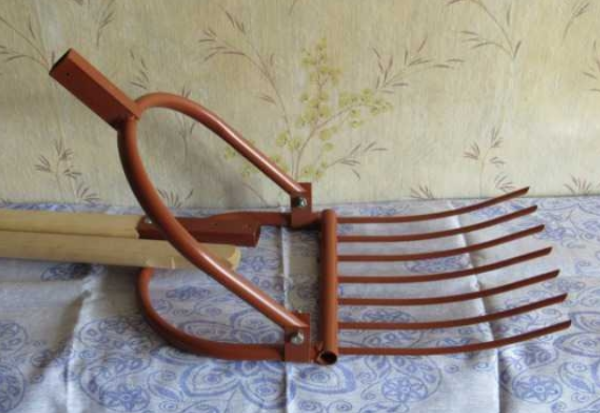

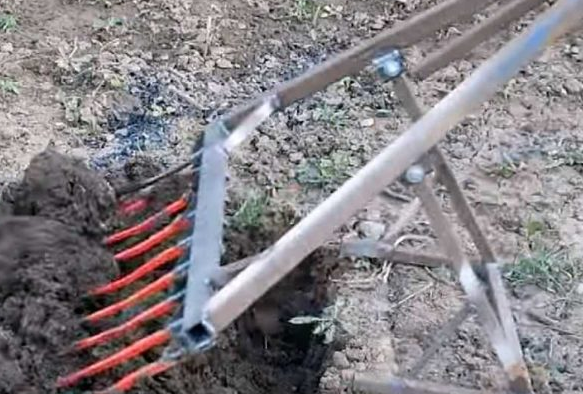

Чудо-лопата, сделанная своими руками для копки почвы на огороде, представляет собой специальный рыхлитель

Приспособление одновременно выполняет следующие функции:

• перекапывает грунт, делает его рыхлым и мягким;
• измельчает большие земельные комья;
• удаляет сорную траву вместе с корнями;
• выкапывает корнеплоды.

Самодельная многофункциональная чудо-лопата вообще не похожа на стандартную штыковую лопату, которую повсеместно используют для земляных работ, в том числе копки огорода.

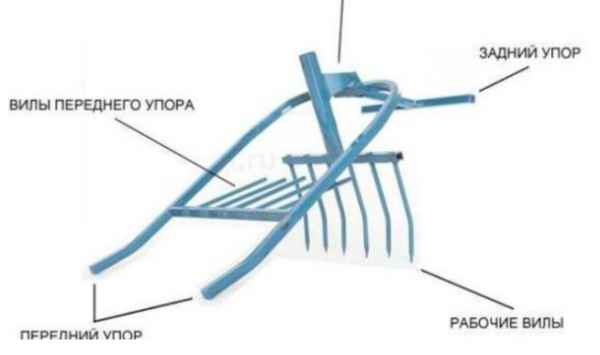

Особенности конструкции чудо-лопаты

Чудо-лопата имеет довольно сложную конструкцию, в которую входят следующие детали:

• упоры (передний, задний), которые соединены между собой, но при этом способны двигаться относительно друг друга;
• вилы – это основная деталь инструмента, с помощью которой осуществляется обработка земельного участка (копка, рыхление, удаление сорняков, уборка корнеплодов);
• полозья и крепежные элементы.

Сделать чудо-лопату своими руками, чтобы существенно облегчить копку земельного участка, несложно

Для этого не требуются специальные знания и значительные финансовые вложения.

Принцип работы самодельного инструмента

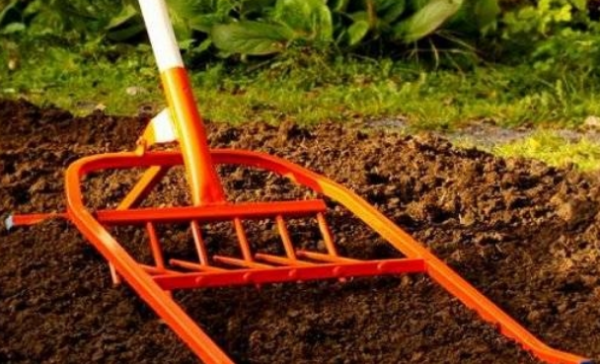

Перекапывать грунт таким приспособлением намного легче и быстрее, чем обычной штыковой лопатой.

Принцип действия:

• огородник устанавливает приспособление в начале земельного участка, который нужно вскопать;
• сначала вдавливает ногой в грунт рабочие вилы;
• затем руками выворачивает их из земли.

В отличие от копки земли штыковой лопатой в данном случае основная физическая нагрузка распределяется на руки и ноги копача, а не на его спину.

Как правильно выполнять копку земельного участка чудо лопатой, сделанной своими руками:

1. Устанавливают самодельное приспособление. Упирают вилы в грунт.
2. Руками крепко берутся за рукоятку-держатель переднего упора.
3. Надавливают ногой на вилы. Вводят их в почву, при этом задний упор обязательно должен касаться земляной поверхности.
4. Передний упор тянут на себя руками, извлекая вилы из грунта вместе с земляным комом, который разбивается (измельчается) соприкасаясь с передней планкой.
5. Перетягивают руками самодельный копатель немного на себя. Повторяют процедуру заново, пока не перекопают выделенный участок.

По аналогичному принципу работает электрическая лопата, только силовую нагрузку вместо человека обеспечивает электродвигатель.

Преимущества и недостатки

Основное достоинство чудо-лопаты, сделанной своими руками – быстрая и облегченная копка огорода, так как большая часть нагрузок распределяется на руки и ноги, а не на спину.

Приспособление позволяет не только перекапывать и разрыхлять грунт, но и быстро собирать морковь, картофель

Плюсы:

• простота конструкции и изготовления своими руками;
• минимальные финансовые вложения в расходные материалы;
• высокая прочность и надежность конструкции;
• продолжительный срок эксплуатации;
• повышенная скорость выполнения земельных работ;
• многофункциональность – копка грядки, удаление сорняков, культивация, сбор урожая корнеплодов;
• минимальные физические усилия.

Минусы:

• значительная масса. Но принцип работы инструмента не требует его постоянно приподнимать над землей. Нужно только один раз перенести самодельное приспособление на место работы, а затем его просто передвигают по поверхности земли на шаг копки, подтягивая на себя руками с помощью ручки-держателя.

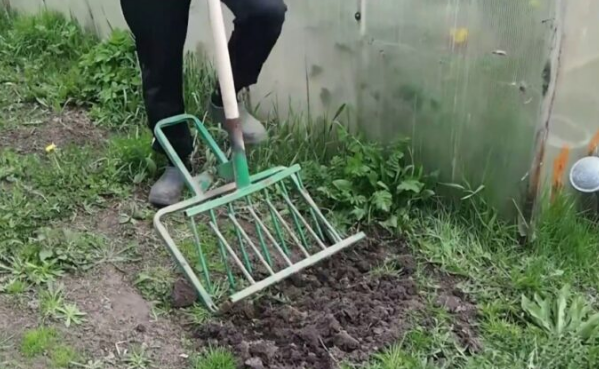

Чудо-лопата, сделанная своими руками, позволяет перекапывать почву на грядке в 2-3 раза быстрее, чем привычной штыковой лопатой

Внимание! При работе с приспособлением человек не испытывает чрезмерных нагрузок. Т.е. он может сделать больший объем работ без значительных усилий.

Разновидности

Сделать чудо-лопату своими руками для копки грядки под овощные культуры можно разной конструкции, используя образцы магазинных моделей схожих сельскохозяйственных инструментов.

Землекоп

Особенности конструкции и технико-эксплуатационные характеристики чудо лопаты «Землекоп»:

• все элементы изделия выполнены из металла;
• вилы имеют 6 зубьев;
• ширина захвата – 48 см;
• максимальная глубина копки грунта – 25 см.

Внимание! Использовать такой инструмент для копки своими руками твердой, ни разу не паханой трактором земли не рекомендуется, можно сломать его.

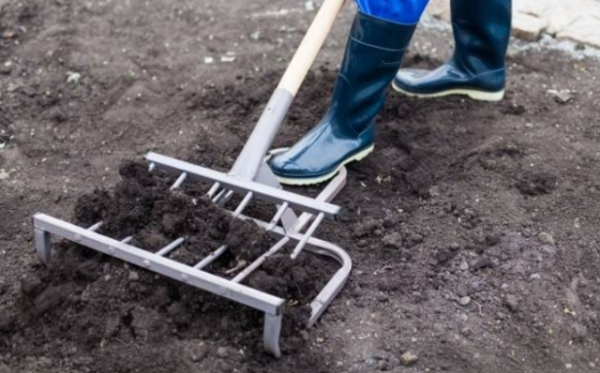

Чудо-лопата «Землекоп» позволяет качественно вскопать землю на глубину до 25 см

Пахарь

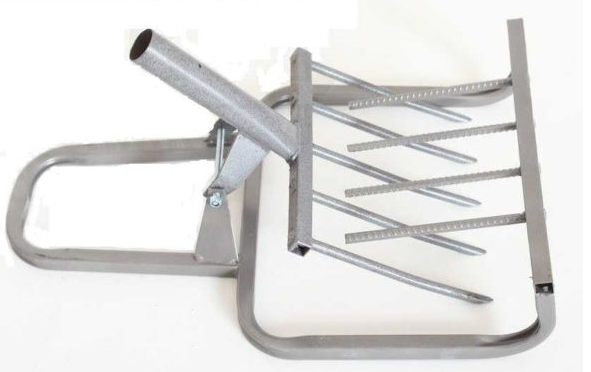

Специальное приспособление для копки земли «Пахарь» представляет собой конструкцию рычажного типа

Его ключевое преимущество – высокая скорость обработки грунта с минимальными физическими усилиями.

Технико-эксплуатационные характеристики чудо лопаты «Пахарь»:

• материал изготовления – каленая сталь;
• масса инструмента – 4,5 кг;
• длина обработки земли за один прием – 20 см;
• ширина вил – 35 см;
• глубина копки – 25 см.

Торнадо

Торнадо – это самая распространенная конструкция чудо копалки, которую можно сделать своими руками

Копач предусматривает установку одного деревянного держателя – черенка.

Технические характеристики приспособления для копки грядок «Торнадо»:

• вес инструмента – 5 кг;
• длина зубьев вил – 30 см;
• ширина обработки грунта – 40 см.

Крот

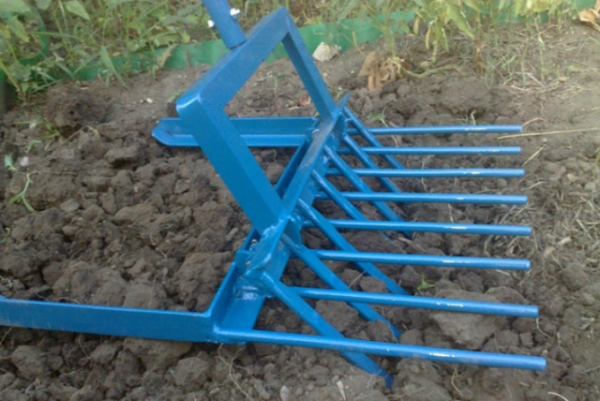

Чудо-копалка типа «Крот» — это отличный вариант для обработки загородных земельных участков, которые длительное время не подвергались вспашке и сильно заросли сорной травой

Технико-эксплуатационные характеристики инструмента:

• материал изготовления – высокоуглеродистая сталь;
• ширина обработки грунта – 55 см;
• глубина копки – 30 см.

Архимедова лопата

Очень удобный инструмент для копки огорода и простой для изготовления своими руками – Архимедова лопата.

Достаточно погрузить копач в грунт и нажать ногой на специальный рычаг, чтобы инструмент подбросил определенный объем почвы вверх

Преимущества:

• небольшой вес – 1,8 кг;
• простота конструкции;
• комфортность эксплуатации;
• быстрота обработки огорода;
• минимальные физические усилия;
• надежность, прочность и длительный эксплуатационный период.

Картофелекопалка

Чудо-лопата Картофелекопалка предназначена для быстрого и комфортного сбора картофеля на огороде

Главное, понять рабочий принцип, и приспособится к инструменту.

Технические характеристики ручной картофелекопалки:

• масса инструмента – 3 кг;
• вилы для копки имеют 7 зубьев;
• ширина обработки земли – 28 см;
• глубина перекопки грунта – 25 см.

Как изготовить чудо-лопату своими руками

Чтобы сделать своими руками чудо-лопату для быстрой и комфортной копки огорода на даче, понадобится подробный чертеж конструкции с размерами всех элементов. Чтобы изделие прослужило максимально продолжительный период, все детали рекомендуют изготавливать из металла.

Необходимые материалы и инструменты

Расходные материалы для изготовления чудо лопаты своими руками:

• для каркаса – стальной квадрат (толщина металла – 25 мм);
• копач – металлические вилы либо рыбацкая острога;
• скребок для измельчения земляных комков из нержавеющей стали;
• рукоятку-держатель можно сделать металлической либо деревянной.

Для соединения металлических деталей изделия понадобится сварочный инвертор с электродами

Оптимальные размеры деталей самодельного копача:

• 4 отрезка металла по 60 см для изготовления рамки;
• скребок – минимум 50 см;
• шаг расположения зубьев на рабочем элементе – 5-10 см;
• рукоятка-держатель: длина – 1,5 м, диаметр – 25-35 мм.

Внимание! Оптимальные размеры держателя каждый подбирает для себя самостоятельно, учитывая собственный рост и ручной хват.

Чертежи чудо-лопаты для копки огорода

Начинать изготовление чудо лопаты своими руками для удобства и быстроты копки земельного надела нужно с разработки чертежа изделия с точными размерами отдельных элементов конструкции. Можно воспользоваться уже готовыми эскизами разных моделей самодельных ручных копалок, подобрав для себя наиболее подходящий вариант.

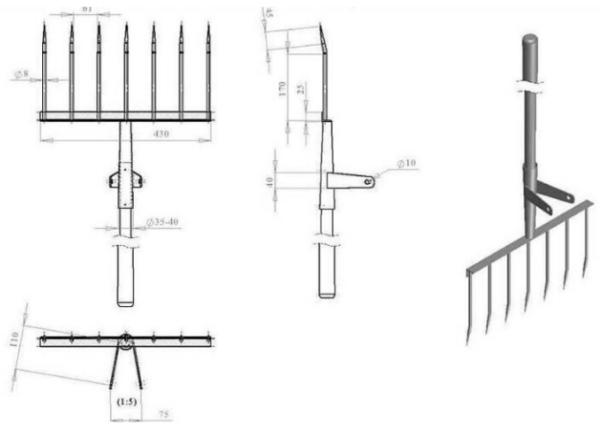

Чертеж в разных проекциях простой чудо-лопаты для изготовления своими руками

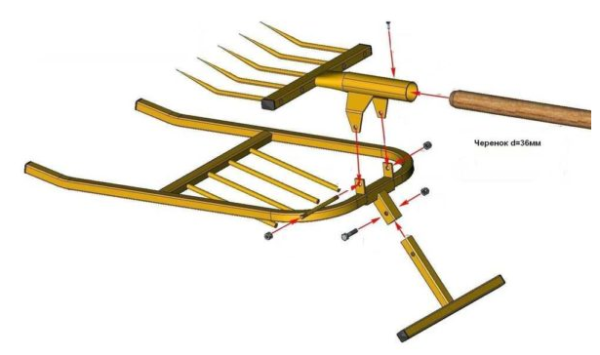

Схема сборки своими руками самодельной чудо-лопаты

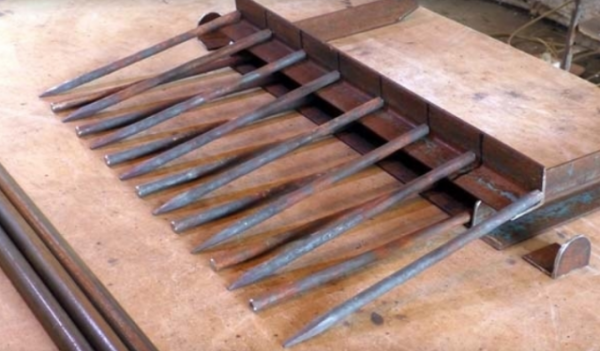

Пошаговое изготовление

Подготовив все необходимые расходные материалы, инструменты и чертежи изделия, можно приступать к сборке своими руками специального приспособления для обработки земельного участка.

Последовательность действий:

• предварительно с помощью сварочного агрегата сваривают раму;
• к готовой рамной конструкции фиксируют рычажное устройство;
• далее приваривают ключевой рабочий элемент чудо лопаты – противорежущий скребок с зубьями;
• в последнюю очередь к самодельной ручной копалке прикрепляют деревянный черенок либо приваривают металлический.

Важно! При монтаже стального черенка, чтобы не натирать на руках мозоли рекомендуют дополнительно устанавливать резиновые накладки.

После сборки изделия все сварные швы нужно тщательно отшлифовать абразивным диском, чтобы не было острых выступов и прочих дефектов, о которые можно травмироваться. Также все металлические поверхности зачищают, обрабатывают специальным антикоррозионным составом и покрывают слоем лакокрасочного материала.

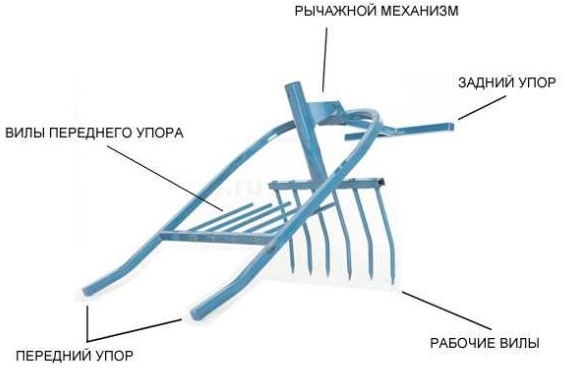

Расположение элементов конструкции чудо-лопаты

Заключение

Чудо-лопата для копки своими руками – универсальный многофункциональный сельскохозяйственный инструмент, который можно использовать как для перекапывания земельного участка на даче, так и для сборки картофеля, морковки, свеклы и прочих клубневых плодов. Использование такого самодельного приспособления позволяет перекапывать огород в 2 раза быстрее, чем обычной лопатой. При этом после работы не болит спина, так как практически вся силовая нагрузка распределяется на ноги и руки.
