Что такое ростверк фундамента
Оглавление:
Что такое ростверк фундамента? Детальное изучение важного элемента
Сегодня мы поговорим о важнейших «внутренностях» строительных конструкций. Многие спросят: — О каких «внутренних органах» ты собираешься нам рассказать? Что же, долго томить не буду, отвечу сразу.
Одним из жизненно значимых «органов» любого строения является ростверк фундамента. Знаете, что это такое? Поверхностно? Окей, тогда усаживайтесь поудобнее. Сейчас изучим его более подробно и детально обсудим свайно-ростверковый фундамент.
Особенности и основные понятия
Ростверк – это так называемая горизонтальная платформа свайного или столбчатого базиса, которая распределяет вес сооружения и равномерно передаёт всю его тяжесть на опоры. А те, в свою очередь, передают нагрузку на грунт.
Другими словами, его предназначение – объединение свай или столбов в цельное рабочее сооружение, что предотвращает неравномерную просадку, растрескивание стен, отсыревание, атаку разнообразных микроорганизмов, насекомых, грызунов, коррозию и разрушение помещения.
Таким образом, качественно сделанный ростверк – это залог долговечности всей конструкции.
Признанные достоинства ростверка
Наш герой известен следующими неоспоримыми преимуществами:
Конструкция, благодаря грамотно сооружённому ростверку, непременно порадует безупречными техническими характеристиками и очаровательным внешним видом!
Досадные недостатки
Ростверк известен следующими отрицательными «моментами»:
Внимание! Перед строительством того или иного объекта пригласите высококвалифицированных специалистов для осмотра участка, выбора вида фундамента, ростверка для него и произведения точных расчётов.
Назначение
Ростверк – конструкция, имеющая широкую сферу применения. Давайте рассмотрим, где и при каких обстоятельствах его используют.
1.Сооружение объекта осуществляется на грунтах:
2.Строительство дома выполняется на склонах или территории с витиеватым рельефом.
3.Создание конструкции осуществляется с применением каркасной технологии. Сваи или столбы будут подпирать объект снизу.
4.Сооружение строения производится на участке, где происходит промерзание почвы на глубину более 2 м.
5.Выполняется сооружение объекта с шириной основания более 2 м.
Как видите, ростверк – элемент универсальный.
Чтобы произвести расчёт, надо собрать всю информацию о территории, на которой планируется возведение конструкции.
Для расчётов нужны сведения о:
На основе этой информации:
Эту работу желательно поручить специалистам, так как минимальный промах в расчетах ведёт к плачевным последствиям.
Цена на возведение столбчатого и свайного ростверка варьируется, так как зависит от стоимости:
Средняя цена данного элемента, возводимого строительной компанией, – 30–60$ за 1 погонный метр.
Классификация
От вида ростверка, уложенного на свайный или столбчатый фундамент, зависит долговечность, эргономичность и эстетичность сооружения. Поэтому к его выбору необходимо отнестись край не серьезно.
Виды объекта по месту расположения
По месту расположения существует три вида ростверка.
1.Высокий тип фундамента. Он отличается целесообразностью, так как располагается в 15–25 см., а то и выше от поверхности земли. За счёт этого создаётся дополнительная вентиляция пола, что исключает сырость и появление плесени.
Также эта конструкция позволяет попасть под сооружение, чтобы проверить целостность основания жилища и при необходимости без проблем его отремонтировать. К тому же пустота под полом является дополнительной зоной для хранения, например, садового инвентаря или для просушки урожая.
Есть и недостаток: в доме с высоким ростверком нельзя сделать подвальное помещение, поэтому погреб нужно сооружать отдельно.
2.Низкий тип ростверка. Объекты этого типа сооружаются в уровень с поверхностью земли. Из-под опалубки вынимается 20 см грунта, чтобы плита или балки находились над воздушной «подушкой», но при этом не касались почвы.
Благодаря такой конструкции отсутствует пространство под жилищем, которое не «ворует» тепло, что позволяет значительно сэкономить на теплоизоляционном материале. Правда, придётся немножко потратиться, чтобы изолировать «подушку», иначе ростверк будет лежать на грунте, что приведёт к осыпанию земли в открытое пространство.
3.Заглубленный тип основания. Этот вариант пользуется большой популярностью, так как помещение получается очень тёплым, комфортным, надёжным, долговечным, безопасным. Выполняется он следующим образом: копается траншея, монтируются сваи или столбы, делается опалубка и заливается бетон. Этот тип базиса превосходен даже для домов в несколько этажей.
Оптимальным является объект, устроенный на уровне земли, поскольку он равномерно распределяет нагрузку на несущую плоскость.
Виды сооружения по конструкции
Конструктивно существует три вида фундамента, но мы рассмотрим два.
- Монолитный вид. Он представляет собой цельную плиту или замкнутую балку. Монолитный ростверк чаще всего используется при малоэтажном строительстве.
- Сборный вид. Он представляет собой «конструктор», состоящий из деталей, оборудованных крепежной системой. Применяется он в основном для строительства промышленных зданий и многоэтажных сооружений. Для частного домостроения сборная категория не подходит, так как её изготовление очень трудоёмкое и затратное.
Безупречный вариант для частного строительства – это монолитный вариант, например, из швеллера или армированного бетона. О нём и речь далее.
Разновидности основания по материалу
По материалу существует четыре вида.
- Деревянный. Он безупречен для древесных домов и срубов. Отличается надёжностью, прочностью, экологичностью, безопасностью. Но в то же время требуется обработка противопожарными, гидроизоляционными и антисептическими составами.
- Железобетонный. Он изготавливается из стальной арматуры и бетона, которые, сочетаясь, обеспечивают долговечность, износостойкость, прочность и надёжность всему объекту.
- Металлический. Он прочен и надёжен. Ростверк безупречен для фундамента на винтовых сваях. А вот для базиса на буронабивных опорах – это не самый лучший вариант. Кроме того, ростверк из металла требует наличия грузоподъёмной техники (попробуйте разложить и точно выставить двутавровые балки).
- Бетонный. Специалисты крайне негативно к нему относятся, так как устройство работает на изгиб, а его возникновение приводит к растрескиванию бетона. Ростверк применяется исключительно для небольших зданий при наличии множества опор.
Оптимальный вариант – железобетонные виды или сварные металлические (для каркасных домов).
Монтируем ростверковый фундамент своими руками
Чтобы сэкономить деньги, можно соорудить ростверк на столбчатом фундаменте или свайном базисе своими руками. Это, в принципе, не очень проблематично. Но перед тем как перейти к процессу строения объекта, необходимо выбрать опоры под будущее строение.
Что применить: столбы или сваи?
В строительстве используются и сваи, и столбы. Первые используются для создания домов, предназначающихся для круглогодичного проживания, а вторые – для возведения небольших объектов без постоянной нагрузки, ну, к примеру, бань, небольших дачных домиков, беседок и т. д.
В целом, сваи являются лучшим решением для строительства того или иного сооружения. Но мы рассмотрим монтаж ростверков и для свайного фундамента, и для столбчатого.
Монтаж ростверка для свайного основания
Итак, как сделать ростверк для свайного базиса? Сейчас разберёмся. Безупречное время года для возведения ростверка – конец весны, начало лета или ранняя осень.
Инструменты и материалы
Вооружаемся следующими материалами и инструментами:
Процесс работы
Выполняем следующие манипуляции:
Внимание! Заливку осуществляем медленно, не забываем протыкать раствор, выгоняя воздух из бетонного раствора.
Изготовление основания при использовании столбов
С монтажом ростверка для свайного фундамента разобрались, а теперь приступим к созданию несущей плоскости для столбчатого базиса.
Материалы и инструменты
Запасаемся следующим набором:
Процесс монтажа
Выполняем следующую работу:
Внимание! Не спешите, выполняйте работу медленно и уверенно, чтобы Ваше творение порадовало надёжностью. Запомните, пренебрежительное отношение к технологическому процессу создания несущей конструкции влечёт за собой разрушительные последствия.
Итак, что можно сказать? Ростверк – объект, который, несмотря на свою простоту, играет очень важную роль в «жизни» каждого здания. Не ленитесь, подарите приветливому и уютному дому или бане будущее без разрушений! Терпения и удачи Вам!
Что такое ростверк фундамента? Его назначение, достоинства и недостатки. Основные разновидности и процесс монтажа надёжного несущего элемента.
Что такое ростверк фундамента?
При создании деревянных домов особое внимание уделяют поверхности фундамента, на которую укладывают брус или бревно. Требования к этим поверхностям достаточно жесткие – окладной (нижний) венец должен плотно прилегать к фундаменту по всему периметру дома. Плитный и ленточный фундаменты полностью соответствуют этому требованию, но их использование значительно удорожает строительство дома. Ведь приходится выполнять гораздо больший объем земельных работ, использовать больше бетона и арматуры, а никакого реального преимущества перед столбчатыми, свайными и комбинированными фундаментами они не имеют. Столбчатые, свайные и часть комбинированных фундаментов обходятся гораздо дешевле ленточных или плитных фундаментов, но качественно уложить на них окладной венец невозможно из-за отсутствия ровной поверхности. Ростверк позволяет устранить этот недостаток.
Что такое ростверк
В строительстве ростверком называют деревянную, бетонную или стальную перемычку, которая связывает друг с другом разрозненные элементы фундамента (столбы или сваи) и создает ровную площадку для укладки окладного венца. Столбы или сваи, связанные в единую цепь, создают конструкцию, которая по своей прочности и жесткости не уступает полноценному ленточному фундаменту. Основная проблема, которую приходится преодолевать при строительстве фундамента – это морозное пучение грунта. Если основание фундамента расположено выше глубины промерзания грунта, то существует большая вероятность, что морозное пучение приподнимет и переломит бетон. Поэтому строительство ленточных фундаментов в регионах, где глубина промерзания превышает 50 сантиметров, неоправданно, ведь заглублять его придется как минимум на 100 сантиметров. В большинстве регионов России глубина промерзания превышает 150 сантиметров, поэтому ленточный фундамент обойдется в 2–3 раза дороже свайного или столбчатого. В этом случае создают свайный или столбчатый фундамент, который и связывают бетонной, деревянной или стальной перемычкой – ростверком.
Виды ростверка
Ростверк бывает трех видов:
Деревянный ростверк наименее дорогой и трудозатратный, но и самый неэффективный. Он обладает недостаточной механической прочностью, подвержен появлению плесени или гнили, а также неспособен создать достаточно жесткий каркас, объединяющий все элементы фундамента. Железобетонный ростверк обладает хорошей жесткостью, не боится влаги, а также несложен в изготовлении, поэтому его устанавливают на столбчатые фундаменты. Ведь столбы создают из кирпичей, шлакоблоков и других материалов, к которым у железобетона высокая адгезия. На фундаментах из винтовых свай бетонный ростверк устанавливают лишь в том случае, если нет возможности сделать его из стальной балки. Стальной ростверк обладает двумя преимуществами – высокой прочностью и жесткостью, а также быстротой монтажа. Однако его изготовление требует высокой квалификации, ведь требуется так подогнать все детали, чтобы разница высот между ними не превышала половины миллиметра. В противном случае качественное крепление окладного венца будет сопряжено с серьезными трудностями. Способы крепления ростверка к фундаменту и окладного бруса к ростверку описаны в статье о креплении бруса к разным видам фундамента.
Что такое ростверк? Виды и устройство ростверка фундамента
Что такое ростверк, устройство и разновидности — делаем выбор!
Ростверк – горизонтальная часть свайно-столбчатого фундамента, соединяет отдельные сваи (столбы) в единую конструкцию. Его задача – равномерно распределить и передать со стен нагрузку на сваи и затем на грунт, зафиксировав положение свай и не позволяя им в дальнейшем отклоняться от вертикали. Сам ростверк на грунте не лежит и на грунт не давит. В этом его отличие от ленточного (ленточно-столбчатого) фундамента. Однако гидроизоляция все равно нужна.
Виды ростверков
Сборный ростверк
Сборный ростверк, например из стальных балок (швеллера, двутавра и др.) обычно сварной. Его недостаток – в сложности монтажа на сваях тяжелых балок, в малой прочности соединения отдельных балок (стыки слабее балок) и в высокой коррозии незащищенного металла, находящегося в зоне высокой влажности (снег, влажный приземный слой воздуха) и материала швов. Удобен для недолговечного строительства (дачные домики, веранды, беседки) с планируемым сроком службы максимум 10-20 лет.
Сборные ростверки могут просто укладываться на гидроизолированные оголовки свай сверху и прикрепляться к ним без омоноличивания. В деревянных домах роль ростверка «доверена» нижнему венцу или нижней обвязке.
Сборно-монолитный ростверк
Сборно-монолитный ростверк чаще применяют в промышленном строительстве, строительстве многоэтажных зданий. Это своеобразный «конструктор» из отлитых заранее деталей с «замками» и шпоночными соединениями, омоноличиваемый в процессе (или после) сборки. Стоит дорого, собирается на месте с помощью тяжелого оборудования и требует высокой точности в установке свай. Для частного домостроения невыгоден.
Монолитно-литой ростверк
Монолитно-литой (в дальнейшем – «монолитный») железобетонный ростверк отливается в виде балки (ленты, замкнутого периметра, незамкнутого контура) или монолитной плиты. В любом варианте конструкции ростверк соединяет сваи – будучи прикрепленным к ним или включая их в свою толщу. Плита обычно высокая, лента может быть высокой, повышенной, заглубленной. Монолитный ростверк – наиболее удобный для малоэтажного строительства вариант.
Типы ростверков по положению ленты
По положению ленты (и монтируемой опалубки) относительно поверхности земли выделяют три вида ростверка:
Высокий ростверк
Самый рациональный – высокий ростверк, его нижняя плоскость выше уровня грунта на 10-15 см и выше. Это нужно, чтобы зимой грунт, даже поднимаясь вдоль свай, не давил на ленту. Иначе, поднимая ростверк, промерзший грунт начнет вырывать сваи или (вероятнее второе) оторвет от них ростверк.
Недостаток этого типа ростверка для российской средней полосы – незагерметизированная пустота между грунтом и нижним перекрытием. Фактически, под полом отсутствует утепляющая неподвижная воздушная подушка, поэтому его приходится дополнительно утеплять, и в доме не может быть полноценного подвала. Можно предусмотреть опускающиеся на зиму щиты, по типу швертов, закрывающие щели между ростверком и землей.
Для района субтропического климата и для деревянного строительства, наоборот, такое проветривание пространства под полом очень удобно, так как способствует снижению влажности в доме и летнему охлаждению помещения. Так строят дома в Японии и Китае. Кроме того, при высокой ленте ростверка, это удобный вариант для устройства небольшого заглубленного вентилируемого пространства под домом для непродолжительного летнего хранения инвентаря, игрушек, собранного урожая.
За счет затенения и вентиляции в этом пространстве летом довольно прохладно, а выполненная с наклоном от дома отмостка (особенно заходящая под ростверк), надежно защитит от дождя и грязи. Чтобы зайти под дом, можно сделать между двух свай небольшую арку в ростверке и выкопать под дом лестницу и траншею-коридор по типу гаражной смотровой ямы, по сторонам от которого на земле размещают инвентарь. Такой доступ в пространство под домом удобен, чтобы периодически осматривать ростверк и нижнее перекрытие, при необходимости корректировать их состояние. В деревнях это одно из любимых мест летного обитания для всякой живности вроде кур, собак и кошек, поэтому щель можно закрыть сеткой.
Повышенный ростверк
Повышенный ростверк устраивают так, что его подошва оказывается вровень с землей. Из-под опалубки выбирают 10-15 см грунта, так что готовый ростверк висит над воздушной подушкой. Это убирает щель, в которой гуляет ветер и до некоторой степени делает воздушную подушку неподвижной.
Но поскольку доступ в пространство под домом в этом случае почти невозможен, нужно обязательно защитить пространство воздушной подушки швертами или просто листами шифера, пластика и т.д., свободно установленными снаружи ростверка и доходящими до дна траншеи, от осыпания в эту полость земли. Иначе вскоре ростверк окажется лежащим на земле и на него начнет действовать зимнее пучение грунта.
Нельзя и закреплять на ростверке защитные щитки-шверты – они должны быть самостоятельны, тогда грунт сможет поднимать и опускать их, никак при этом не влияя на ростверк.
Заглубленный ростверк
Фундамент с заглубленным ростверком одновременно наиболее популярен и наименее рационален. По периметру здания, непосредственно по линии проекции его будущих стен выкапывается неглубокая траншея, из дна которой оказываются торчащими оголовки свай. Затем делается опалубка-желоб, её дно расположено ниже уровня земли, но под ней также имеется воздушная подушка (можно положить желоб на бруски или отсыпать временную песчаную подушку). Такой фундамент тоже предполагает защитные шверты, и дает практически неподвижную воздушную подушку под полом, это утепляет дом.
Монолитный железобетонный ростверк для свайного и столбчатого фундамента своими руками — как правильно сделать опалубку, армирование и заливка бетоном.
Выводу по ростверку
Опалубка для ростверка предусматривает съемное дно, формирующее гладкую нижнюю поверхность висящей в воздухе балки. В целом же принципиальных различий в отливке разных видов ростверков нет, различия лишь в трудоемкости земляных работ или подъема бетонной смеси в более высокий желоб опалубки. Армирование и заливка бетоном опалубки ростверка также не имеет особых отличий с заливкой ленточных фундаментов.
Ростверк часто называют столбчато-ленточным фундаментом, поскольку он внешне похож на ленточный. Это некорректное название, так как есть серьёзное различие в конструкции, назначении и свойствах. Лента у ленточного фундамента сама, всей поверхностью равномерно передает полную нагрузку на грунт, так как всей поверхностью плотно лежит на земле. Если у неё и есть столбы, то они скорее нужны для увеличения боковой работающей поверхности и особой роли в передаче нагрузок на грунт не играют.
Смысл ростверка – только объединение свай, работающих для передачи точечной нагрузки на грунт, и перераспределение на них общей нагрузки, сам он при этом на грунт нагрузку не передает и никогда не опирается на него, так как связан со сваями относительно слабо и при зимнем пучении грунта от свай его может просто оторвать.
Ростверк используют для относительно нетяжелых 1-3 этажных зданий, а в сейсмоопасных районах только для очень легких и одновременно прочных деревянных, каркасных и сип-панельных домов.
Ростверк бывает трех типов: сборный, сборно-монолитный и монолитно-литой. По высоте различают: высокий, повышенный и заглубленный. Выбираем правильный.
Ростверк – что это? Монолитный ростверк. Фундамент свайный с ростверком

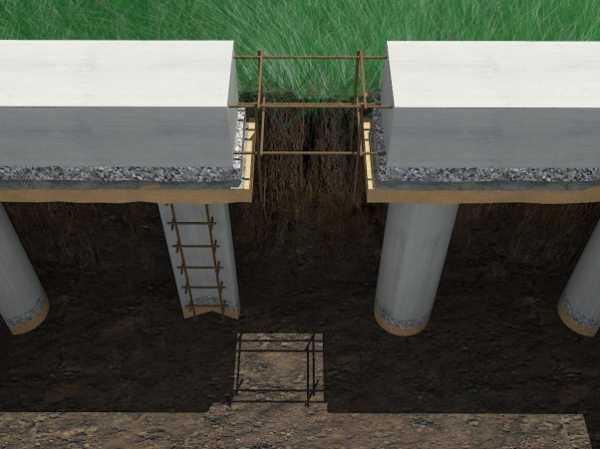

При возведении свайных фундаментов очень часто устраивается, в том числе и такая конструкция, как ростверк. Что это такое известно практически всем владельцам загородных участков, когда-либо занимавшихся строительством жилых или хозяйственных сооружений. Ростверком называют конструктивный элемент основания дома, связывающий заглубленные в землю сваи и распределяющий между ними нагрузку от стен и пола.
Разновидности
При возведении зданий разного назначения и конструкции могут использоваться ростверки:
Далее во всех подробностях разберемся с тем, какими бывают ростверки именно последнего типа. Они имеют самую сложную конструкцию, наиболее популярны и надежны.
Монолитные ростверки
Перед сборным данный тип имеет то преимущество, что при его монтаже нет необходимости в использовании грузоподъемной техники. Именно такая конструкция чаще всего возводится частниками при строительстве домов своими силами. Монолитный ростверк, помимо всего прочего, очень надежен и обходится недорого.
Способы сопряжения ленты со сваями
Иногда ростверк кладут на столбы без какой-либо связки. Этот способ может использоваться только тогда, когда в дальнейшем не предполагается наличие горизонтального динамичного воздействия на фундамент. Для центрально нагруженных свай иногда используется свободное сопряжение. В этом случае их верх просто заделывается в тело ленты ростверка на глубину примерно в 10 см.
При строительстве жилых домов чаще все же используется так называемое «жесткое» соединение. При этом из каждой сваи наружу выпускается арматура (длиной около 30-40 диаметров прута), которая в дальнейшем связывается с каркасом ростверка. Такое соединение обеспечивает максимальную надежность конструкции. В результате получается очень прочный и долговечный фундамент свайный с ростверком.
Заливка столбов
Сваи при возведении фундамента этого типа заглубляются в грунт до его плотных устойчивых слоев и ниже уровня промерзания грунта. Расстояние между ними обычно составляет около 1-1.5 метров. Под каждую сваю бурится яма, стенки которой прокладываются рубероидом, служащим, помимо всего прочего, еще и опалубкой. В каждое такое отверстие в земле вставляется по 4 прута сечением обычно в 12 мм, связанных для устойчивости хомутами.
Расчет ростверка
Необходимое сечение ленты проще всего узнать, воспользовавшись какой-нибудь компьютерной программой, предназначенной для этой цели. К примеру, GIPRO или «Конструктор ростверка». Для расчета нужно будет ввести такие данные, как тип грунта, вес здания, марку бетона и т. д.

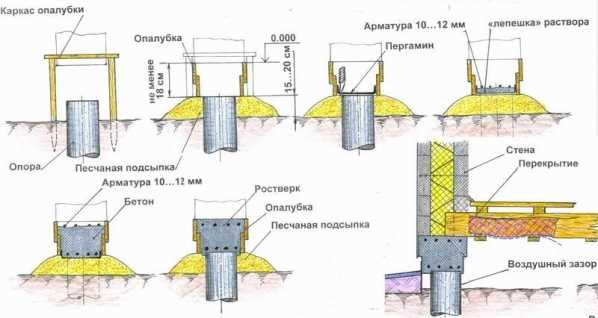

Устройство ростверка: подготовительные работы
После установки столбов, не ранее чем бетон наберет половину своей прочности (неделя), приступают к заливке самой ленты. Над землей монолитный ростверк должен располагаться на высоте не менее чем в 5 см, а на болотистых или пучинистых грунтах – 15 см. Это необходимо для того чтобы избежать давления на него земли во время весеннего пучения, а следовательно и отрыва ленты от головок столбов.
Дно опалубки под очень высоко расположенный над землей ростверк изготавливается из досок. При этом устраивается деревянный «короб» формой повторяющий конфигурацию самой ленты. Ширина ростверка обычно делается равной толщине стен.
Если лента расположена над землей не слишком высоко, опалубка изготавливается без дна. Для удержания жидкого бетона внутри нее, снизу делается песчаная подсыпка. В качестве «дна» можно использовать также толстый пенополистирол или фанеру, установленную на бруски. Верхнюю плоскость свай перед началом устройства ленты обязательно следует гидроизолировать двумя слоями рубероида.
Заливка ленты
Итак, как же устраивается собственно сам ростверк? Что это такое мы с вами выяснили выше. По сути, ростверк – это обычная армированная металлическим прутом бетонная лента. Данная конструкция опоясывает дом по периметру. Проходит ростверк и под стенами внутри него. Заливается он примерно так же, как обычный ленточный фундамент. Единственное – в этом случае отсутствует необходимость выполнения трудоемких земляных работ, а также устройства песчаной подушки.
После сборки опалубки на ее дно устанавливают деревянные брусочки толщиной примерно в 5 см. На них располагают связанный арматурный каркас. Последний изготавливают из прута 12 мм. Такое сечение в каркасе должны иметь только продольные элементы, на которые приходится нагрузка. Поперечные служат просто для связки конструкции, поэтому могут быть и более тонкими (примерно наполовину).
Нормативы относительно каркаса
При устройстве такой конструкции, как ростверк на сваях, допускается использовать только арматуру, изготовленную с соблюдением определенных правил, предписанных СНиП. Для укрепления ленты можно использовать исключительно каркас, имеющий не менее двух ярусов. При этом в каждом из них должно быть хотя бы по два продольных прута.
Арматуру столбов предварительно сгибают и соединяют с каркасом ростверка при помощи вязальной проволоки. Использование сварки при сборке укрепляющей металлической конструкции, как для ленты, так и для свай не допускается. Дело в том, что места, соединенные подобным образом, очень быстро начинают ржаветь, а это в свою очередь приводит к уменьшению срока службы фундамента.
Бетон желательно закладывать в ленту в один прием. В этом случае получится максимально прочный и долговечный фундамент свайный с ростверком. Во время заливки смесь следует периодически протыкать деревянным колом или прутом для удаления пузырей. Края опалубки предварительно смачиваются водой. Песчаную засыпку, пенополистирол или фанеру из-под ленты можно убрать по прошествии недели.
Устройство забирки
Для того чтобы полы в доме, опирающемся на ростверк на сваях, были теплыми, пространство между лентой и грунтом обычно закрывают досками или каким-нибудь листовым материалом. Это может быть, к примеру, фанера, цокольный сайдинг и т. д. По периметру дома при этом укладывается брус. Он необходим для крепления обшивки снизу. Сверху она фиксируется непосредственно на сам цоколь. Со столбами забирку не соединяют. Иначе она может растрескаться во время пучения.
Преимущества и недостатки
Вот таким вот образом и устраивается такая конструкция, как ростверк. Что это такое, вы теперь знаете. Далее давайте разберемся с тем, какими преимуществами отличается свайно-ростверковое основание под дом.
К плюсам фундаментов этого типа можно отнести прежде всего:
Недостатком фундамента этого типа считается в основном только невозможность устройства при его использовании подвала или цокольного этажа. К минусам можно отнести и не слишком высокую прочность бетонной ленты на разрыв. Возводить свайно-ростверковый фундамент на грунтах, поверженных подвижкам, нельзя.
Таким образом, вы теперь знаете, как устраивается ростверк. Что это такое, а также какие преимущества и недостатки имеет подобная конструкция, мы выяснили во всех подробностях. Столбчатые фундаменты с ростверком – основания очень надежные, простые в устройстве и при этом недорогие.
Для связки столбов и распределения нагрузки от стен используется особая конструкция – ростверк. Что это такое известно большинству владельцев загородных участков, когда-либо занимавшихся возведением жилых зданий или хозяйственных построек. Чаще всего под малоэтажные дома устраивается монолитный железобетонный ростверк.
Что такое ростверк
Любой фундамент на сваях изготавливается из двух частей – это непосредственно сваи, использующиеся для передачи давления на несущий слой, и ростверк.
Не многие начинающие строители знают, что такое ростверк, и для чего предназначен, но, тем не менее, он имеет большое значение в конструкции основания.
В данной статье будут рассмотрены виды ростверков, их предназначение и основные отличия.
Понятие ростверка и его разновидности
Ростверком называют горизонтально размещенный участок свайного базиса, который используется для принятия и передачи нагрузки от стен постройки на сваи. Помимо этого, ростверк позволяет объединить все сваи в цельное изделие, поэтому крайне важно при работе создать жесткие узлы соединения.

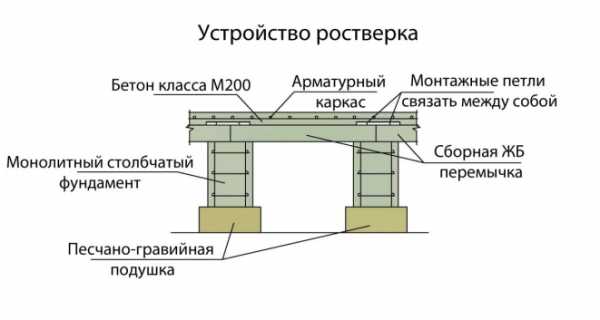

Устройство ростверка
Конструкция может не касаться поверхности
В зависимости от разновидности основания и геологических параметров почвы ростверк может иметь различия:
Схему конструкции свайного фундамента можно увидеть ниже.
Виды по размещению
В зависимости от участка нахождения ленты относительно поверхности земли существуют следующие разновидности:
Увидеть расположение разных типов относительно грунта можно на схеме ниже.
Такой тип располагается над уровнем почвы, а его нижняя конструкция возвышается на 10 см относительно планировочной отместки земли. Эта разновидность имеет хорошие показатели стабильности и целостности и позволяет избежать возможных повреждений фундамента. При отсутствии необходимых зазоров ростверк или узлы соединения могут быть деформированы, что приведет к вырыванию свай.
В результате выбора высокого ростверка образуется проветриваемое пространство под полом, что позволит обеспечить высокий уровень влаги в доме и прохладу в жаркое время года.
Минусом такого решения является отсутствие герметизации пространства между почвой и нижней плоскостью перекрытия. Холодные потоки воздуха и отсутствие неподвижного воздушного слоя увеличивают теплопотери постройки. Из-за этого при возведении дома в суровой климатической среде, пол понадобится утеплить. Еще одним недостатком является отсутствие возможности соорудить полноценный цоколь или подвал.
Повышенный
Такой тип является более распространенным и предусматривает размещение его подошвы на уровне почвы.
В качестве основания для ленты используется подушка на основе песка или гравия с толщиной 10-15 см, для монтажа которой удаляется необходимое количество грунта и производится замена на гравий.
В результате образуется противопучинистая подушка, предотвращающая морозное пучение почвы.
Гравийная подушка снижает уровень влаги почвы и предотвращает скопление воды. Несомненным плюсом такого ростверка является отсутствие продуваемого пространства между перекрытием и почвой.
Заглубленный
Как производится монтаж заглубленного ростверка и что это такое? Такой вид отличается размещением ленты ниже поверхности грунта.
По линии установленных свай вырывается яма небольшой глубины, на дне которой монтируется подушка из щебня. После этого в траншею устанавливают опалубку, и производится армирование и бетонирование.
Крепеж между элементами осуществляется путем замоноличевания верхушек свай в ростверке.

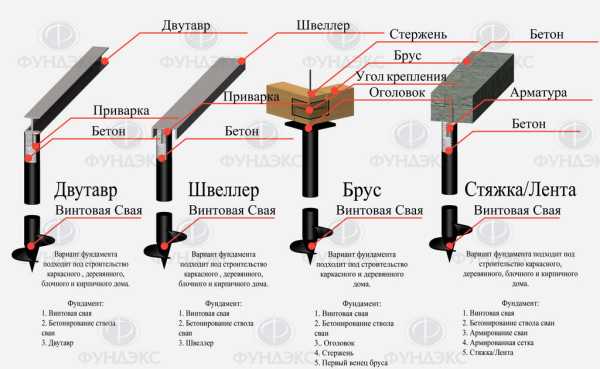

Разновидности по типу материала
В зависимости от конструкции постройки и давления на фундамент ростверк может изготавливаться из следующих материалов:
Железобетонное изделие
Такой тип имеет высокий показатель несущей способности и отличается стабильностью, прочностью и высоким сроком эксплуатации. Именно эти качества гарантировали ему широкое применение. В составе железобетонного ростверка есть арматура, которая повышает прочность, и бетон, позволяющий выдерживать большое давление. Армирование может выполняться как отдельными стержнями, скрепленными в единый каркас, так и заранее собранными каркасами.
Крайне важно при создании основания ростверка обеспечить для арматуры хорошую защитную прослойку.
Металлическая конструкция
Металлический ростверк производится из профильного проката: двутавра или швеллера. Отличается хорошими показателями прочности и жесткости.
Часто используется при создании фундамента на основе свай и винтов и при возведении одноэтажных построек.
Швеллер укладывается на оголовки свай из металла и крепится путем сварки. Основным недостатком такого материала является невысокая устойчивость к коррозии, что приводит к необходимости дополнительной защитной обработки изделий.
Деревянный ростверк
Такая разновидность используется исключительно для деревянных построек. Монтаж деревянных досок выполняется через предназначенную для этого гидроизоляционную прокладку. Для этого применяется рубероид или толь.
Чтобы избежать гниения древесины, ростверк обрабатывается специальными антисептиками. Крепеж бруса к свае осуществляется при помощи болтов или кронштейнов.
Бетонные конструкции
Устройство такого вида идентично рассмотренному выше железобетонному изделию. Однако имеется и ряд особенностей. В конструкции не предусмотрено армирования. Все давление воспринимается и распределяется бетоном.
При использовании такой разновидности нужно, чтобы оголовки свай заходили в бетон на уровень в 10 см. Применять бетонный ростверк можно исключительно при возведении одноэтажных построек.
Виды по типу конструкции
В зависимости от параметров конструкции ростверки бывают следующих типов:
Сборная конструкция
Зачастую такая конструкция изготавливается из стальных балок, скрепленных при помощи сварки. Основным минусом такой разновидности является трудная установка тяжеловесных балок и невысокая прочность сварочного крепежа.
Такие виды укладываются на оголовки свай и закрепляются, необходимость в замоноличивании отсутствует. Такое решение прекрасно подойдет для некапитальных домов со сроком эксплуатации до 20-ти лет.
Монолитный ростверк
Такое изделие производится в виде цельной конструкции, которая заливается непосредственно на стройплощадке. К этой категории относятся бетонные или железобетонные материалы ленточного или плиточного типа.
Ленточная разновидность более широко применяется, но плиточная незаменима при плохих геологических параметрах почвы.
Работа по монтажу монолитного ростверка не отличается высокой трудоемкостью и не потребует больших финансовых затрат.
Сборно-монолитный
Состоит из сборных частей заводского производства, собираемых по типу конструктора. После сборки все швы замоноличиваются, создавая единое изделие. Используется в промышленном строительстве для многоэтажных домов.
Такая разновидность имеет высокую стоимость, требует специальной техники и точности при установке.
Как видно из статьи, ростверк является важной частью фундамента. Существует много видов такого изделия. Выбор осуществляется исходя из разновидности фундамента и параметров почвы.
