Что делать, если не работает датчик движения
Есть такое правило у квалифицированных электриков — не считать себя умнее других в своей профессии. Оно означает: перепроверяя чью то работу после ввода в эксплуатацию какого-нибудь устройства и увидев несоответствие схемы, не стоит сразу делать вывод, что здесь допущена грубая ошибка.
Вполне вероятно, что ты сам не до конца разобрался в наладке этого электроприбора, хитростях его настройки и работы. Задумайся над возникшим вопросом, просмотри еще раз документацию по нему, проанализируй уставки, влияние на другие устройства. В крайнем случае проконсультируйся у коллег.
Вполне вероятно, что это — не ошибка предыдущего специалиста, а твое незнание особенностей работы этой схемы и внесенных в его алгоритм корректив другими электриками.
Это правило часто помогает избавиться от неприятных ситуаций и заставляет совершенствовать свои знания самостоятельно. Оно полностью подходит к случаю, когда вы установили датчик движения для управления своим освещением, собрали схему для его подключения, а он не работает или совершает какие-то «чудеса».
Не спешите делать вывод, что датчик движения поломан и его надо менять. Проанализируйте свои действия. Возможно, что причина неправильной работы освещения кроется не в самом датчике, а в его расположении, настройках, схеме подключения.
Учтите, что с исправным датчиком движения освещение может:
1. не включаться;
2. не гаснуть;
3. включаться совершенно неожиданно.
Других вариаций просто нет, но если вы их знаете, то укажите в комментариях. Начнем с ними разбираться по порядку.
При исправном датчике движения свет не загорается

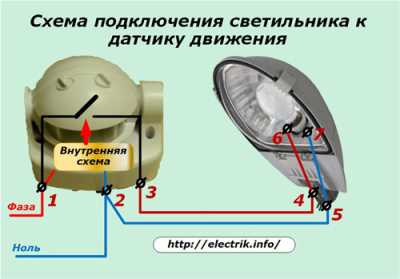

Для анализа этой причины рассмотрим обычную схему подключения датчика движения, но, для упрощения — без защитного нуля, подводимого РЕ-проводником.
На ней у датчика движения промаркированы цифрами 1 и 2 клеммы, приходящих от сети фазы и нуля, и отходящего фазного провода на светильник (клемма 3). Условно показано, что внутри датчика движения подключена собственная логическая схема, которая управляет положением выходного контакта, подающего напряжение на клемму 3.
На клеммы светильника 4 и 5 подключаются соответствующие провода фаз и нуля с клемм датчика 2 и 3, по которым подводится напряжение на контакты самой лампочки 6 и 7.
Теперь последовательно рассмотрим причины, которые могут повлиять на отсутствие света при исправном датчике. Хочется напомнить, что все работы под напряжением должны выполнять электрики минимум с 3-ей группой по электробезопасности. Ведь все, что предстоит делать дальше как раз подпадает под это требование правил потому, что потребуется иметь доступ к контактам, на которых будет присутствовать потенциал сети.
Проверка наличие питания на датчике и светильнике
Чтобы снизить риск поражения электрическим током рекомендуется отключить питающий автоматический выключатель освещения и при снятом напряжении со схемы обеспечить временный доступ к местам подключения проводов на светильнике и датчике движения. Затем их надо механически зафиксировать для исключения случайного замыкания и после этого подать напряжение.
Обычно электрики обходятся отверткой-индикатором и смотрят наличие фазы на клемме 1. Если ее нет, то все становится понятно и надо искать причину.

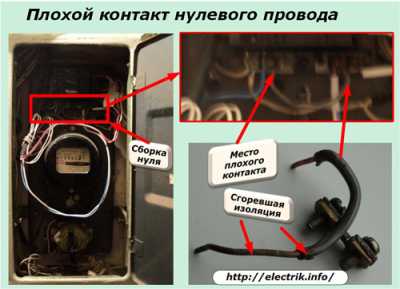

Однако, это неполная проверка. Ведь надо еще узнать — приходит ли потенциал нуля на датчик. Случай его пропадания показан на фотографиях старого электрощитка, эксплуатируемого уже около 40 лет.
Место сборки нулевых проводов выделено красным прямоугольником. Старая перемычка с выгоревшей изоляцией показана снизу справа, а место, где она стояла — выше. Провод был вставлен в грязную клемму со строительным мусором и не прожат. В итоге образовался толстый слой нагара. Схема работала до тех пор, пока под нагрузкой из-за большого нагрева и окисления не пропал контакт.
Еще одной причиной исчезновения потенциала нуля может быть деформация и последующая поломка алюминиевой жилы. К сожалению, с такими хрупкими проводами не всегда электрики обращаются аккуратно.

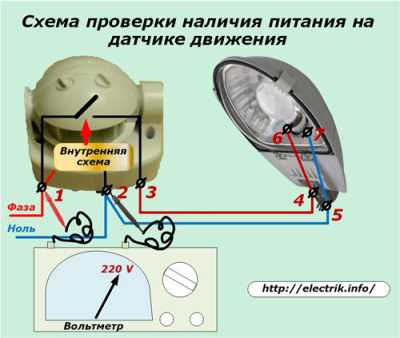

Чтобы проверить сразу наличие потенциалов фазы и нуля на датчике движения надо воспользоваться вольтметром и приложить его щупы к клеммам 1 и 2.
Если на шкале прибора будет показан приемлемый уровень, то все нормально. В противном случае надо искать причину отсутствия напряжения.
Целостность проводов нуля можно вызвонить замером сопротивления участков цепи при снятом напряжении со схемы питания.
Правильность срабатывания датчика движения тоже можно проверить вольтметром. Для этого щупы надо подключить к клеммам 2 и 3. При замкнутом внутреннем контакте вольтметр покажет напряжение сети.
Если щупы подключим к точкам 4 и 5, то определим целостность схемы на входе светильника, а на клеммах 6 и 7 будет показана разность потенциалов, подводимая к цоколю лампочки.
Даже если есть напряжение на этом месте светильник может не работать по причине перегорания нити накала в лампе. Ее надо будет заменить на исправную.
Для облегчения проверки целостности лампочки в светильнике можно параллельно выходному контакту прибора поставить выключатель.
Проверка настроек датчика движения

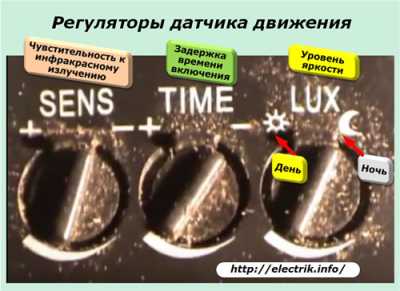

На лицевой стороне прибора размещены регуляторы настроек:
1. SENS — уровень чувствительности к восприятию инфракрасного излучения (может отсутствовать на упрощенных моделях);
2. TIME — период времени на замыкание выходного контакта датчика от момента возникновения движения в зоне его чувствительности;
3. LUX — ограничение включения прибора по уровню естественного освещения зоны, контролируемой датчиком движения.
Они предназначены для дифференцированного учета конкретных условий работы прибора в разных условиях эксплуатации. Производители выпускают датчики, способные работать в большом диапазоне ситуаций, но потребитель должен выставить положение регуляторов так, как ему необходимо.
Если это не выполнить, то работа датчика будет происходить не корректно. Например, положение рычажка LUX может быть выбрано для срабатывания датчика от уровня освещенности темной ночи до светлого солнечного дня.
При высокой яркости естественного света регулятор LUX вначале ставят в минимальное положение либо ближе к среднему значению шкалы. В темных местах уставку начинают выставлять с максимального значения.
Таким же образом надо выставить регулятор SENS. Его неправильно выбранная уставка чувствительности к инфракрасному излучению может запретить срабатывание всего устройства.
Другими словами, датчик движения может просто не замкнуть свой контакт потому, что заданные для него пользователем условия не разрешают это сделать, а изменение уровня регулировки яркости либо чувствительности даже на незначительную величину может исправить сложившуюся ситуацию.
Регулировка местоположения датчика движения

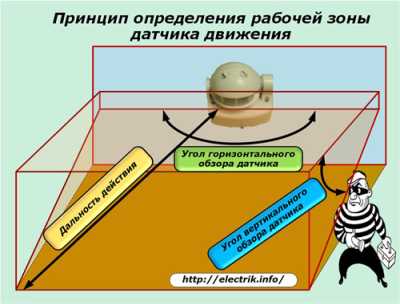

Зона обнаружения движущихся объектов ограничена рабочими характеристиками прибора. За пределами их диапазона никакое движение фиксироваться не будет.
При выборе модели датчика движения во время покупки необходимо учесть:
углы горизонтального и вертикального обзора;
дальность действия.
Во время монтажа прибор необходимо расположить на определенной высоте и сфокусировать так, чтобы эти параметры оптимально подходили к условиям местности. Зона охвата территории имеет определенные границы.
При исправном датчике движения свет не гаснет
Причиной длительного горения светильника может быть постоянное движение людей или животных в контролируемом пространстве датчика. Ведь, когда приходит момент для его отключения, очередное перемещение человека будет запускать электронную схему в работу.
Так же надо проверить период выставления задержки времени TIME. Вполне возможно, что он имеет очень большую величину и не позволяет разомкнуть выходной контакт, управляющий светильником. Задержку времени на срабатывание надо немного уменьшить.
Если уровень порога яркости LUX завышен регулятором, то отключение света тоже будет блокироваться. Необходимо понизить величину его уставки.
И еще одна причина не отключения света датчиком связана с особенностями работы его электронной схемы, которая проявляется довольно редко. Когда он длительное время находится под напряжением, то его контакт может не отключиться из-за возникновения остаточных нагрузок. Исправить это можно кратковременным отключением питания с прибора и последующим повторным включением секунд через 10.
Произвольное включение света
Электронная схема датчика движения рассчитана на работу в нормальных условиях. Если их нарушить, то могут происходить сбои.

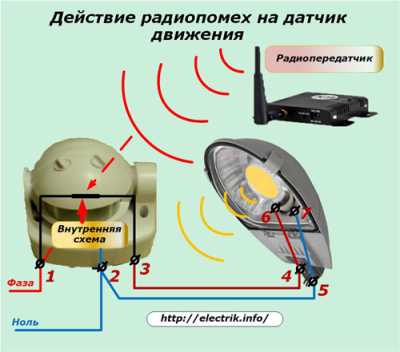

Например, облучение датчика высокочастотными радиосигналами способно нарушить работу его электроники. Поэтому располагать прибор в зоне действия радиопередатчиков нельзя.
Таким же образом датчик может реагировать на сильные электромагнитные поля, которые передаются от рядом расположенных пускателей, контакторов, сварочных аппаратов и других электромагнитных устройств.
Если нельзя от них избавиться, то частично исправить ситуацию можно:
1. экранированием корпуса со всех сторон (можно обернуть фольгой) с обязательным заземлением;
2. загрублением уставки чувствительности регулятором SENS.
Наличие плохого контакта в соединительных проводах тоже может создавать электромагнитные помехи в сети, быть причиной ложных включений света.
Нарушение температурного режима электронной схемы датчика, вызванное работой обогревателей, рядом расположенных ламп накаливания, прямого попадания лучей солнца приводит к случайному включению светильника. Поэтому на пути движения тепловых лучей необходимо создавать препятствия и барьеры, не позволять им влиять на работу чувствительной электроники.

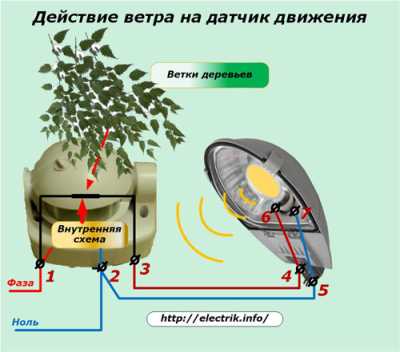

Причиной неожиданных срабатываний может быть движение в рабочей зоне прибора каких-нибудь предметов, например, веток близкорасположенного дерева, которые колышутся под действием порывов ветра.
Если в этой зоне периодически проезжают автомобили или находятся животные, то они тоже могут стать причиной непонятных срабатываний.
Даже атмосферные осадки в виде дождя, града и снега, а также выбросы теплого воздуха вентиляторами или просто открытые окна могут произвольно включать светильник.
Большинство перечисленных причин можно устранить ограничением зоны охвата контролируемой территории и созданием преград для воздействия неблагоприятных факторов.
Чтобы избежать всех этих ошибок необходимо проявить внимательность и для каждого места: коридора, подъезда, входа в дом подбирать конкретную модель прибора и определенный вид светильника к нему.
Таким образом, надо представлять, что датчик движения имеет сложную конструкцию на основе электронной схемы, которая подстраивается под определенные условия работы. Если их не соблюдать, то даже полностью исправное устройство не станет работать так, как нам хочется, а будет выполнять тот алгоритм действий, который в него заложен автоматикой.
