Анкера для регулируемого пола

Регулируемые полы на шпильках своими руками

Регулируемые полы можно собрать, не применяя специализированный крепеж. Для создания регулирующего элемента пола можно использовать металлическую шпильку и забивной латунный анкер (цанга).

Вообще для создания регулируемых полов в продаже имеются специальные комплектующие (шпильки и болты), которые сильно упрощают работу. Однако стоят они немало, поэтому при ограниченном бюджете на ремонт, целесообразно рассмотреть альтернативный вариант. В качестве основных конструктивных элементов регулируемого пола можно использовать шпильки совместно с латунным или забивным анкером, стоимость которых значительно меньше, а приобрести их можно в любом магазине. Таким образом можно сделать регулируемый пол на шпильках своими руками из простых и недорогих комплектующих.

Для одного элемента регулирования необходимо: латунный анкер (цанга) или забивной анкер (цанга), металлическая шпилька, 2 гайки и 2 шайбы увеличенного диаметра. Для сборки пола обычно применяют шпильки диаметром 6 – 8 мм, все остальные комплектующие должны быть соответствующего диаметра.

Рис.1. Схема установка шпильки и анкера. В отверстие в основании пола устанавливается латунный или забивной анкер. В анкер вворачивается шпилька и расклинивает его, так шпилька будет прочно закреплена в основании пола. Для регулируемых полов желательно применять шпильку диаметром 8 мм и соответствующих размеров анкер.

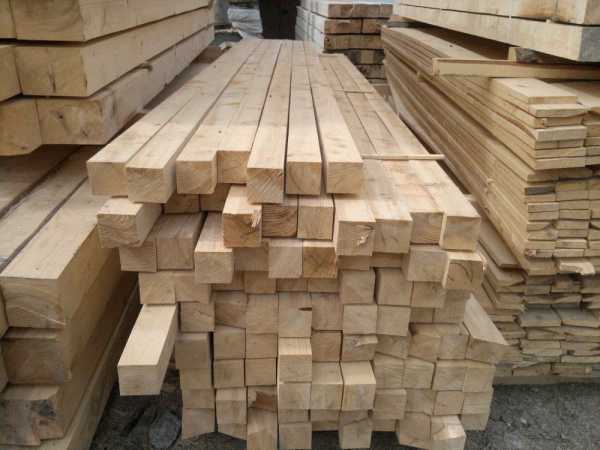

В качестве лаг, на которые опирается настил регулируемого пола применяют брус сечением не менее 45х45 мм. Брус должен быть сухим и струганым. Хорошо подойдет срощенный брус, но это приведет к удорожанию конструкции. Так же желательно брус обработать антисептиком.

Монтаж регулируемого пола начинают с подготовки лаг. Для этого нарезают лаги нужной длины и раскладывают по местам установки. Лаги регулируемого пола должны иметь зазор у стен не более 5 см. Расстояние между лагами должно быть 30 – 40 см. далее на лагах необходимо сделать отметку местоположения шпилек. Шпильки должны располагаться на расстоянии 10 см от концов бруска, и равномерно распределены по остальной части бруска. Расстояние между шпильками должно быть не более 30 – 40 см.

Следующий этап установки лаг состоит в том, что в лагах необходимо сделать отверстия для установки шпилек и углубление для контргайки. Удобно сначала просверлить отверстие под шпильку, а потом сделать паз. Отверстие под шпильку сверлят сверлом диаметром на 1 – 2 мм больше, чем диаметр шпильки. Так не возникнет проблем с установкой шпилек. Паз под контргайку можно сделать перовым сверлом или сверлом Форстнера. Последним работать значительно удобнее. Диаметр сверла должен быть на 2 – 5 мм больше диаметра шайбы, а глубина паза должна быть на 2 – 5 мм больше, чем сумма толщины гайки и шайбы.

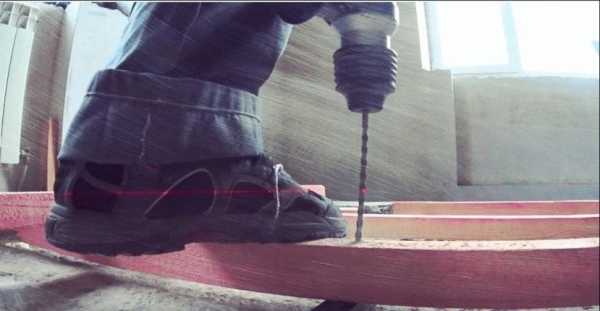

Рис.2. В брусках с шагом 30 – 40 см делают отверстия под шпильки диаметром на 1-2 мм больше диаметра шпильки. С верхней стороны бруска соосно отверстиям под шпильки делают паз. В этот паз будет утоплена верхняя гайка. Диаметр паза должен быть чуть больше диаметра шайбы, глубина паха чуть больше толщины гайки + толщины шайбы.

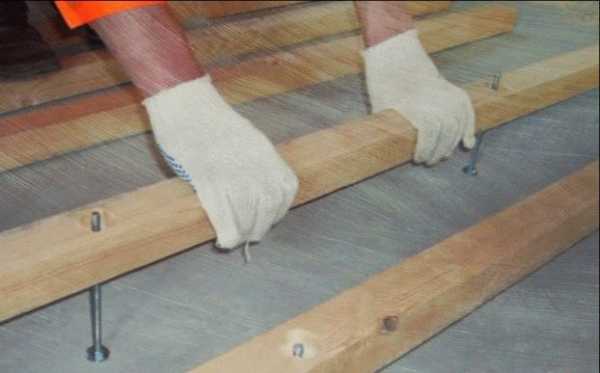

Следующий этап — это установка шпилек. Чтобы установить шпильки и закрепить их в основании пола необходимо просверлить в полу отверстие для установки анкера. Забивной или латунный анкер, в большинстве случаев, имеет установочный диаметр на 2 мм больше, чем диаметр шпильки. Учитывая, то что отверстия в бруске под установку шпилек такого же диаметра, то сверлить отверстие в полу под установку анкера можно непосредственно через брусок. Это очень удобно, так как не требуется делать разметку пола.

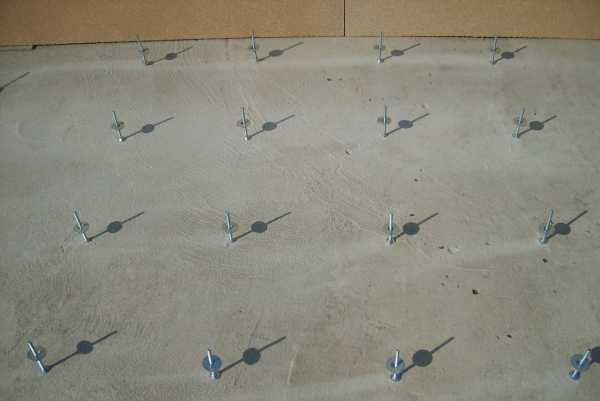

В просверленные отверстия устанавливают забивной или латунный анкер и заворачивают шпильку. Чтобы не испортить резьбу на шпильке и надежно закрепить анкер на конец шпильки наворачивают две гайки и законтривают. Таким образом получается аналог шляпки болта, за который удобно вращать шпильку. Для более надежного крепления шпильки, анкер можно законтрить гайкой. Таким образом анкер не может провалиться в полость плиты перекрытия.

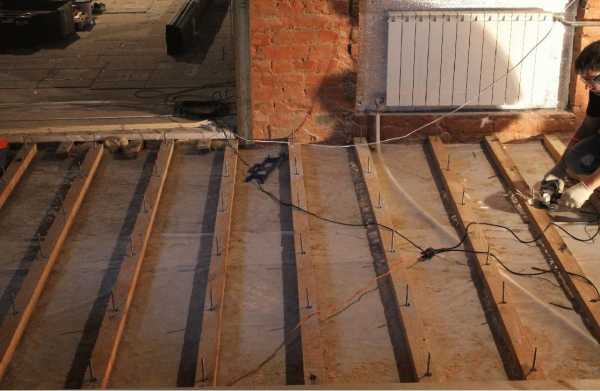

Рис.3. Шпильку нарезают на отрезки. Длинна отрезков должна быть на 3 – 5 см больше высоты уровня настила. На один конец отрезка шпильки наворачивают 2 гайки и законтривают. Шпильку устанавливают в анкер, и затягивают ключом за верхнюю гайку. После чего гайки можно ослабить и снять верхнюю.

Далее на шпильки наворачивают опорные гайки, устанавливают шайбы и одевают брусок. Теперь необходимо провести регулировку положения лаг. Регулировку начинают с крайних шпилек. Вращая гайки добиваются требуемого положения всех лаг. Для закрепления лаг на крайние шпильки устанавливают контргайку с шайбой. Промежуточными шпильками окончательно выравнивают лаги и закрепляют контргайкой. Выступающие над поверхность лаг шпильки срезают болгаркой или ножовкой.

Для настила регулируемого пола обычно применяют фанеру, хотя можно использовать и другие листовые материалы. Если настил ведется в один слой, то толщина фанеры должна быть не менее 18 мм, если в два слоя, то не менее 12 мм. При этом стыки листов должны проходить по лаге. Для лучшего крепления на бруски можно нанести клей ПВА. Если фанера укладывается в два слоя, то второй слой должен быть смещен относительно первого на треть листа.

Рис.4. На шпильки наворачивают опорные гайки и устанавливают бруски. С помощью нижних гаек брусок устанавливают на нужный уровень. После чего сверху брусок закрепляется гайкой с шайбой. Лишние части шпилек срезают болгаркой. На готовые лаги настилают фанеру. Фанеру закрепляют саморезами с шагом 10 – 20 см.

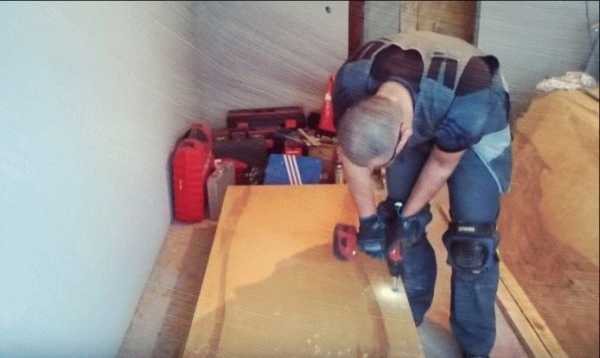

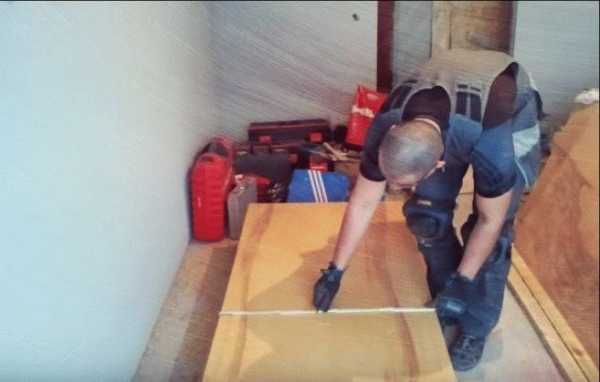

Заключительным этапом сборки регулируемого пола является настил фанеры. Фанеру укладывают на лаги, так чтобы стыки листов проходили по центру лаг и закрепляют саморезами длиной 31 – 51 мм, с шагом 15 – 20 см. Длина саморезов зависит от толщины фанеры.

Мы рассмотрели, как можно сделать регулируемые полы на шпильках. Естественно, применять стандартный крепеж типа клиновых анкеров значительно проще. Однако если его специального крепежа нет в наличие, то его прекрасно можно заменить металлической шпилькой и латунным забивным анкером, которые можно приобрести в нужном количестве в любом строительном магазине.

Регулируемые полы можно собрать, не применяя специализированный крепеж. Для создания регулирующего элемента пола можно использовать металлическую шпильку и забивной латунный анкер (цанга). Вообще для создания регулируемых полов в продаже имеются специальные комплектующие (шпильки и болты), которые сильно упрощают работу. Однако стоят они немало, поэтому при ограниченном бюджете на ремонт, целесообразно рассмотреть альтернативный вариант. В качестве основных конструктивных элементов регулируемого пола можно использовать шпильки совместно с латунным или забивным анкером, стоимость которых значительно меньше, а приобрести их можно в любом магазине. Таким образом можно сделать регулируемый пол на шпильках своими руками из простых и недорогих комплектующих.

Напольные регулируемые лаги: 7 преимуществ

Благодаря регулируемым лагам можно сделать идеально ровный пол Регулируемые лаги дают возможность обойтись без таких трудоёмких процессов, как бетонная стяжка или наливной пол. Тем более что даже эти технологии не всегда дают результат в виде идеально ровного пола. Покрытие на лагах, которые можно регулировать с помощью болтов-стоек, имеет множество преимуществ и является оптимальным под чистовое покрытие пола.

Достоинства метода: регулируемые полы на лагах

Состоит такой пол из лаг, то есть брусьев и настила, сделанного из фанерных листов и досок. Единственным минусом является то, что приобрести готовые регулируемые лаги трудно – их придётся возводить из купленных материалов. Но это не составляет особого труда. Ведь они представляют собой брус, просверленный на равных расстояниях со вставленными втулками и опорами из полимерных материалов. Вместо пластмассовых втулок и опор можно поставить шпильки из металла.

Регулируемые лаги дают возможность в любое время поднять или опустить пол

Правильно выполненная конструкция обладает следующими преимуществами:

Большое значение имеет то, что при этом не надо использовать грязные технологии, а провести монтаж можно своими собственными руками.

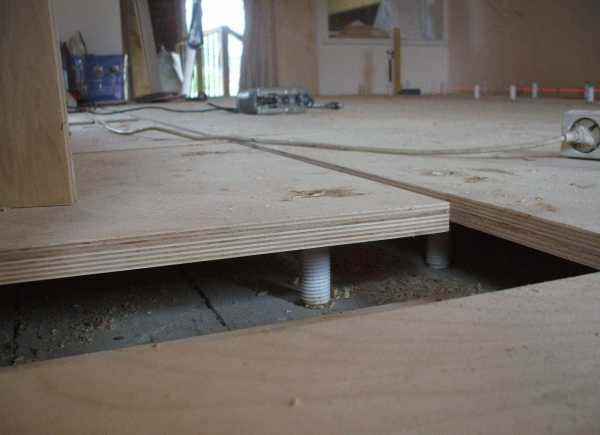

Как сделать регулируемые полы из фанеры

Фанера представляет собой плиту, спрессованную из нескольких слоёв древесного материала – шпона, а не их древесной стружки. Поэтому она достаточно прочная, несмотря на небольшой вес. Полы из фанеры экологичны, удобны в использовании и при проведении работ. Из такого материала можно сделать как черновой, так и чистовой тип пола.

Регулируемые полы из фанеры можно устанавливать даже на неровной поверхности

Установка регулируемого пола из фанеры имеет свои плюсы:

Когда грунт имеет значительные изъяны, имеет смысл сделать настил на ножках, используя деревянные брусья.

Вначале подготавливается основание, убирается мусор и грязь. Поверхность выстилается любым гидроизоляционным материалом – плёнкой или рулонным рубероидом. Устанавливаются лаги из деревянного бруса с учётом нулевого уровня – его линия должна проходить в точном соответствии с поверхностью лаг.

Брус укладывается у противоположных стен – положение контролируется с использованием дощечек-подкладок, а затем проверяется уровнем. Между лагами натягиваются нити, играющие роль маяков, промежуточные брусья укладываются с интервалами 40 мм.

Фанерные панели подгоняются и размещаются на опоры. Для крепежа может использоваться болт или саморез с его полным погружением в материал.

Следует иметь в виду, что для укладки всей системы потребуется фанерный лист в 2 см толщиной. В конце производится шлифовка поверхности.

Практические советы: регулируемые полы на лагах своими руками

Конструкцию на регулируемых лагах можно сделать своими руками. Монтаж будет состоять в установке балок и прикреплении к ним первичного, чернового настила под основание. Настил делается из различных материалов, которые, однако, должны обладать такими качествами, как влагостойкость и прочность.

Перед настилом регулируемых полов на лагах рекомендуется посмотреть обучающее видео

Обычно используется специальный, влагостойкий вид фанеры, плиты ДНТ или гипсокартон:

Технология лаг позволяет существенно поднять уровень пола. Этот аспект особенно важен, когда в доме плохая звукоизоляция либо требуется проложить инженерные коммуникации. Однако, кроме лаг, можно использовать плиты. Их лучше применять, чтобы быстро выровнять пол либо проложить теплоизоляционный слой. Плиты позволяют поднять пол лишь на 3 см.

Чтобы в дальнейшем избежать скрипа, на перекрытиях не должно оставаться пыли и мусора, поэтому имеет смысл для очищения применять пылесос. Каждая стойка должна быть установлена прочно и не шататься, а все деревянные и регулировочные элементы надёжно фиксируются и прикрепляются друг к другу.

При самостоятельной работе следует придерживаться всех основных технологических правил и учитывать особенности каждого помещения.

Выбор крепёжных деталей: анкер для регулируемого пола

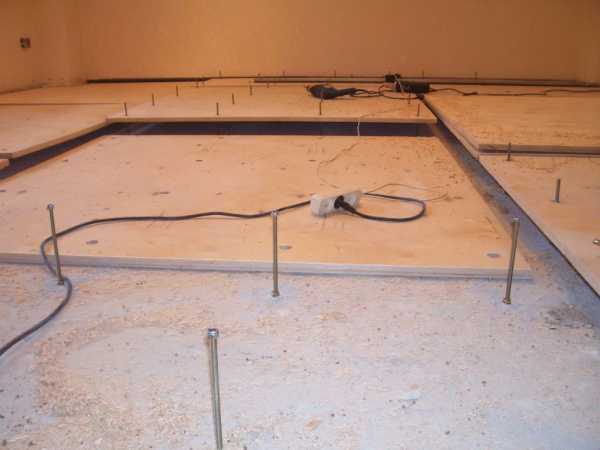

Регулируемые полы можно возвести на металлических шпильках либо применить специальный латунный анкер.

Особенно подойдёт такой метод при ограниченном бюджете, ведь болты могут сделать проведение работ более удобным и простым, но они имеют достаточно высокую стоимость.

Анкера для регулируемого пола могут отличаться по диаметру и длине

Забивные анкеры и шпильки более доступны по цене и вполне подходят для установки регулируемого пола. Для одного звена регулировки понадобится анкер – цанга, шпилька из металла, а также две крупные гайки и шайбы.

Диаметр шпилек, при этом, должен быть не менее 8 мм:

Регулировка выравнивания начинается с крайних шпилек.

Конечно, сделать крепёж с помощью стандартного набора таких элементов, как клиновый анкер, гораздо проще, но при определённых обстоятельствах, шпильки и забивные анкеры вполне их заменят. Эти крепёжные детали продаются в любом магазине стройматериалов, и приобрести их не составит труда. А если сделать конструкцию по всем правилам, такой пол может прослужить очень долго.

Регулируемые лаги в первую очередь – это идеально ровный пол, который к тому же можно уложить за короткий срок. Советы подскажут, на что обратить внимание при работе с ними.

Регулируемые полы для бани: 4 элемента конструкции

Бетонные стяжки все чаще и чаще уходят на второй план, так как на современном этапе

Регулируемые полы обладают отличными эксплуатационными качествами развития всего общества большую популярность начинают получать регулируемые полы, установка которых производится и в жилых, и в производственных помещениях, даже в банях. Спрос на регулируемые полы возрос после того, как стало известно, что данная конструкция с течением времени не прогибается и не «играет», кроме того её можно устанавливать на любую поверхность и покрыть любым количеством фанеры.

Опорные регулируемые лаги для бани

Подобная конструкция примечательна еще и тем, что её монтаж не сопровождается замешиванием специального раствора, а уборка после установки не требует особых усилий.

В комплект регулируемых полов входят:

Стоит отметить, что в среднем, срок эксплуатации такой конструкции равен 15-16 годам.

Обычно регулируемые полы устанавливают в следующих случаях:

Опорные регулируемые лаги для бани должны быть установлены строго по инструкции, чтобы на них не возлагалась чрезмерная нагрузка

Монтаж бетонной стяжки может растягиваться на недели и месяцы, в то время как установку регулируемых полов можно произвести за несколько дней.

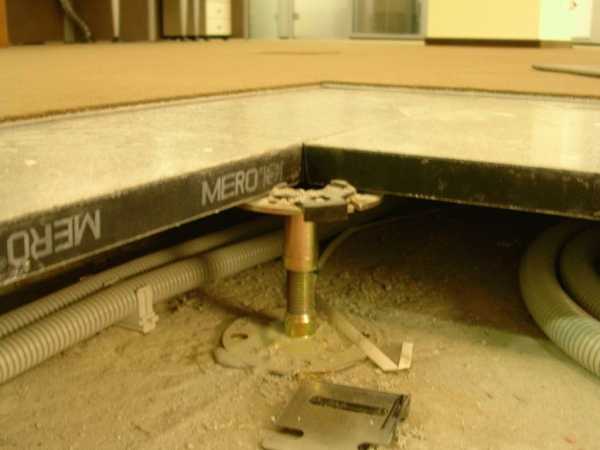

В целом, регулируемых конструкций достаточно много. Так, встречается пол с металлическими болтами-стойками, а есть системы, имеющие П-образный кронштейн. Но все же по своей конструкции регулируемые полы могут быть двух типов: регулируемые лаги и регулируемые плиты.

Особое внимание нужно уделять звукоизоляции перекрытия во время монтирования регулируемых лаг.

Чтобы защитить конструкцию от различных звуков и шумов, в полу устанавливают плиты из минеральной ваты, которые крепят, используя кронштейн.

Как устанавливать регулируемые опоры для лаг

Использование регулируемых плит позволяет приподнять пол на небольшое расстояние (около 3 см). Под таким полом из коммуникаций получится провести интернет или телефон, однако есть возможность постелить материалы для тепло- или звукоизоляции. Сама конструкция включает толстые фанерные листы, в которые должны вставляться втулки для крепления. Такие втулки имеют резьбу, в которую необходимо продеть анкер, являющийся уровневым регулятором. После этого конструкция должна быть установлена на основание пола, а крепеж производится посредством дюбелей.

Алгоритм монтажа пола на плитах происходит следующим образом:

Важно отметить, что укладывая новый слой поверх старого, не стоит совмещать их швы, иначе прочность конструкции значительно уменьшится. При использовании регулируемых лаг, пол поднимается примерно на 5 см, что позволяет проложить коммуникации и изолировать конструкцию от звуков и запахов.

Регулируемые лаги просты в сборке, кроме того они надежны и долговечны.

В каждой лаге имеется специальное гнездо, куда устанавливается болт, предназначенный для регуляции уровня пола. Крепление лаги производится посредством дюбелей к основанию пола. Для полноценного выравнивания пола на лаги должно быть наложено специальное покрытие.

Зачем нужен анкер для регулируемого пола в бане

Таким образом, в конструкцию полов регулируемого типа входит каркас и настил. Для настила в большинстве случаев используют фанеру, на которую после монтажа стелют ламинат или линолеум. Регулирующими элементами пола обычно являются резьбовые шпильки. Лаги – это сухие брусья, имеющие сечение примерно 50х50, для опоры которых используются шпильки М6. Довольно часто вместо шпилек используют анкер из латуни, что является наиболее экономичным вариантом. Чтобы отрегулировать одно звено необходимо приобрести анкер-цангу, металлические шпильки и пару крупных гаек и шайб.

Процедура монтажа происходит в несколько этапов:

1. Сухие деревянные брусья размером 45х45 см размещают с интервалом до 40 см между ними, и зазором у стены не менее 5 см.
2. Шпильки должны быть не менее 8 мм в диаметре, а первая шпилька должна быть расположена на расстоянии 10 см от края лаги.
3. После просверливания отверстий, в которые будут помещены шпильки и гайки, необходимо установить детали для крепления.
4. В полу нужно сделать отверстие, чтобы вмонтировать анкер.
5. Теперь, анкеры должны быть вставлены в отверстия, через которые нужно завернуть шпильки. На каждую шпильку приходится по 2 гайки, кроме того гайкой закрепляется и сам анкер.
6. Наконец, на каждую шпильку нужно надеть гайку, шайбу и брус.

Важно помнить, что начинать процедуру выравнивания пола посредством регулирования, необходимо с крайних шпилек. В случае отсутствия забивных анкеров и шпилек, могут использоваться клинья (клиновый анкер).

Делаем регулируемые полы из фанеры своими руками

В некоторых случаях основание пола в бане может быть довольно хрупким и удерживание анкера в определенном положении просто невозможно, то есть устанавливать лаги на шпильках не целесообразно.

Регулируемые полы из фанеры можно выстраивать по высоте, скрывая неровности основания

В таких случаях используют лаги на металлических уголках, и монтаж выглядит следующим образом:

Если вы используете металлический уголок, то при монтаже стоит обратить внимание на его длину, потому что части, выступающие за уровень пола, должны быть удалены.

Достоинства и недостатки: регулируемые полы

Как уже отмечалось, благодаря использованию регулируемых моделей, сети коммуникации можно поместить под пол. Кроме того, подобные конструкции не требуют создания дополнительных выравнивающих прослоек.

Регулируемые полы для бани отличаются рядом преимуществ:

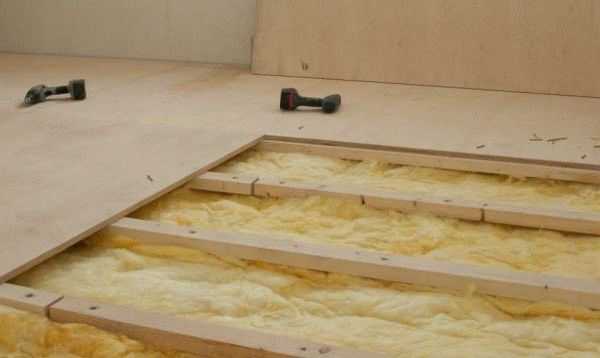

Регулируемые полы можно утеплить с помощью минеральной ваты или другого материала

Несмотря на описанные достоинства, не стоит забывать и о недостатках подобной системы. Под влиянием внешних воздействий в виде температуры или влаги, деревянное основание подобных конструкций может расшириться или сузиться, вследствие чего возникает скрип. При отсутствии звукоизоляции могут возникать посторонние шумы.

Таким образом, преимуществ у данных моделей гораздо больше, чем недостатков. Однако стоит понимать, что особенности эксплуатации и срок службы регулируемых полов зависит от качества и профессионализма произведенного монтажа.

Регулируемые полы

Регулируемые полы отличаются быстротой и простотой монтажа, их все чаще и чаще устанавливают и в жилых, и в производственных помещениях. По своей сути такие конструкции бывают двух типов: регулируемые лаги и регулируемые плиты. Каждый из этих типов имеет свою специфику монтирования. Длительность эксплуатации подобных конструкций составляет не менее 15 лет, но стоит понимать, что данный показатель будет зависеть от качества материала и качества произведенного монтажа.

Регулируемые полы, опоры для лаг – какие имеют достоинства и недостатки. Что нужно для выравнивания пола в бане своими руками, крепление и монтаж.

Регулируемые полы своими руками: фальшпол из фанеры + основание на регулируемых лагах

Новаторские способы выравнивания поверхности разработаны с целью оптимизации темпов выполнения отделки и сокращения затрат труда. Довольно молодое нововведение – регулируемые полы предоставляют отделочникам и собственникам помещений значительное количество технологических и потребительских преимуществ. С их помощью быстро, просто, идеально проводится подготовка черновой поверхности, не требующая от исполнителя профессиональных навыков.

Универсальные конструкции регулируемых черновых оснований применяются для обустройства помещений любого назначения, площади, конфигурации. Для старых зданий с не очень надежными перекрытиями, для легких загородных коттеджей из древесины или пенобетона обеспеченная данной технологией возможность не нагружать пол многотонной бетонной стяжкой – безукоризненный вариант. Для новостроек с низкими потолками это возможность не сокращать высоту не слишком радующих простором помещений.

Преимущества регулируемых черновых оснований

Конструктивно прогрессивные выравнивающие системы полов представляют собой твердый плотный настил с механическими устройствами, с помощью которых производится регулировка пола в горизонтальной плоскости. Основные особенности данной технологии:

По уверениям опытных зарубежных пользователей, регулируемые полы прослужат верой и правдой полвека. Наличие вентилируемой полости к тому же исключит вероятность преждевременного «старения» перекрытий, и при аварийных потопах пол не пострадает.

Устроенные по данной технологии полы не будут раздражающе скрипеть, не станут перекашиваться, как это бывает при устаревшей регулировке полов по лагам, делают которую с помощью незакрепленной щепы или песка.

Прогрессивные системы, поставляемые из-за рубежа и выпускаемые отечественными предприятиями, отличает еще одно важное достоинство – доступная цена, практически треть вложенных в выравнивание денег можно сэкономить, отказавшись от цементно-песчаной стяжки.

Два вида регулируемых конструкций

По конструктивным особенностям и по специфике применения регулируемые полы подразделяются на две разновидности:

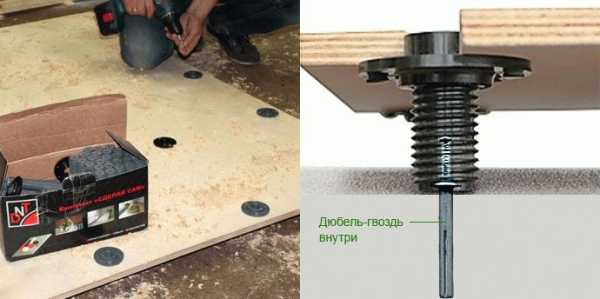

1. Системы, состоящие из плотных прочных плит ДСП, регулируемых в горизонтальной плоскости с помощью специальных приспособлений из сверхпрочного пластика. Их предпочитают устанавливать в новостройках, так как мощность выравнивания плитами поднимает поверхность пола на минимальную высоту 3-5 см. Несмотря на незначительную величину технологического пространства под фальшполами все же можно проложить кабель и тонкий изоляционный материал.

2. Практичные полы по регулируемым лагам, технология укладки которых подобна стандартному устройству многослойного пирога с брусьями-лагами. Отличие состоит в прочной фиксации элементов к бетонной или деревянной основе и в точной корректировке горизонталей. Этот тип пола применяют для обустройства квартир в старых зданиях и жилья повышенной комфортности с запланированной «подпольной» прокладкой коммуникационных трубопроводов и кабеля.

Один из ценных приоритетов данных выравнивающих конструкций – надежная фиксация всей системы к деревянной или бетонной основе.

Точнее к базовому материалу прочно крепятся анкерные приспособления с резьбой, вращение которых вокруг собственной оси позволяет увеличивать и уменьшать высоту уровня чернового пола. Удобные в монтаже регулируемые опоры для пола крепят:

Анкерные приспособления выполняют одновременно несколько функций: берут на себя часть нагрузки, обеспечивают регулировку и прочное соединение конструкции с перекрытием.

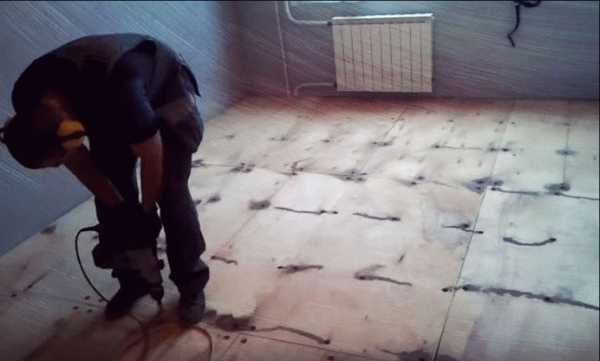

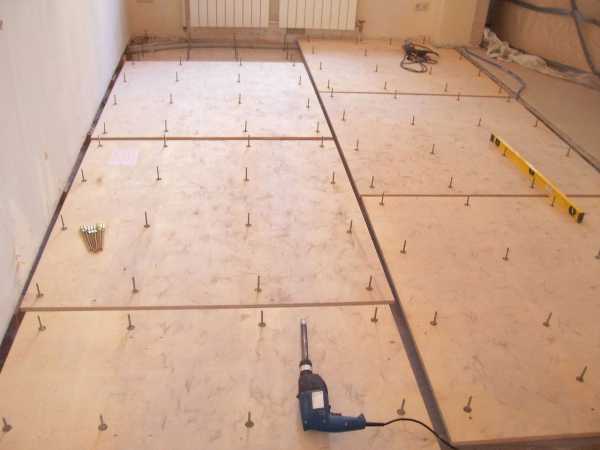

Монтаж полов с выравнивающей фанерой

Отличительная особенность этого технологического варианта в том, что болты вставляются непосредственно в отверстия, просверленные в настиле-фанере, в плите ЦСП или в гипсоволокнистом листе. Вот порядок работ:

Стыковые швы между плитами первого слоя настила не должны совпадать с местоположением швов второго слоя.

Поверх выровненной поверхности производиться укладка любого из видов финишных напольных покрытий.

Установка полов с регулируемыми лагами

Оба типа выравнивающих систем выпускает компания днт: регулируемые полы, поставляемые ею на рынок, пользуются успехом. В перечне продуктов производителя можно подобрать готовую систему для любой проектной высоты пола, независимо от типа основания и материала, выбранного для чистовой отделки.

Выпускаемые фирмой выравнивающие системы с лагами поднимаются и опускаются посредством вращения болтов-стоек.

Комплектация подготовленных к монтажу конструкций подбирается в зависимости от прочностных характеристик запланированного к укладке напольного покрытия, от расстояния между лагами и сечения бруса, от мощности настила.

Самостоятельное изготовления регулирующего анкера

В принципе, зная конструктивные особенности, обе выравнивающие системы можно сделать собственноручно. Ведь в строительном магазине можно приобрести все составляющие: настил – толстую фанеру, ГВЛ, ДСП; лаги – обыкновенный деревянный брус. Проблематично будет купить только полимерные болты с крупной резьбой. Однако можно собственными руками сделать анкер для регулируемого пола.

Для изготовления аналога регулирующего устройства мастеру потребуются:

Шпилька будет выполнять функцию поддерживающего болта, который крепится к базовой поверхности через забивной анкер. Опорой для бруса будет служить металлическая пластина, прикрепленная к шпильке с помощью болта и парной ему гайки. Этой гайкой будет осуществляться регулировка. Еще одна гайка с болтом нужна для фиксации бруса сверху. Для того чтобы верхняя гайка впоследствии не мешала укладке отделочного материала, сверху в лаге делают паз. Лишнюю шпильку после выравнивания срезают.

Сделанная собственными руками или купленная в строительном магазине выравнивающая регулируемая система позволит значительно сократить бюджет ремонта или чистовой отделки в новостройке. Быстрая чистая укладка предоставит возможность исключить мокрые грязные и довольно дорогие процессы.

Практичные регулируемые полы своими руками – выбор экономных хозяев. Разбираемся, как делать полы по регулируемым лагам и как сделать это с минимумом усилий. Советы мастеровитых людей и отзывы на конструкцию.

Как сделать регулируемый пол

Новая для многих наших соотечественников технология, дает возможность значительно сократить время на обустройство половых покрытий. Как и любая технология, кроме достоинств имеет и довольно «проблемные» характеристики. Но в том и состоит профессионализм строителей, чтобы уметь среди многочисленных вариантов устройства полов выбрать именно тот, который будет оптимальным в данном конкретном случае.

Как сделать регулируемый пол

Как устроен и «работает» регулируемый пол

Финишные половые покрытия устанавливаются по деревянным лагам (в случае использования половых досок) или по сплошному основанию из листов клееной фанеры или ОСП (в случае использования ламината или мягких покрытий).

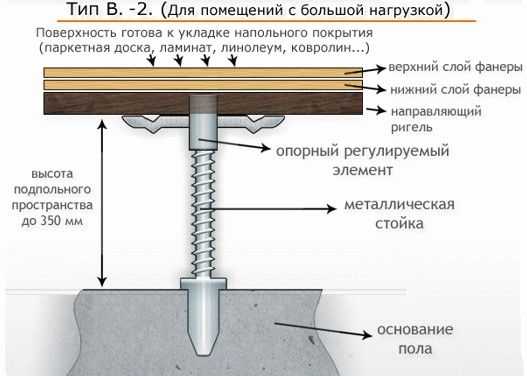

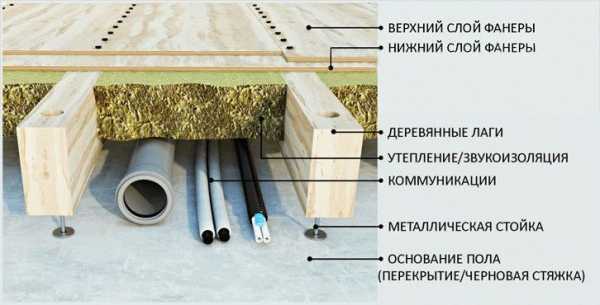

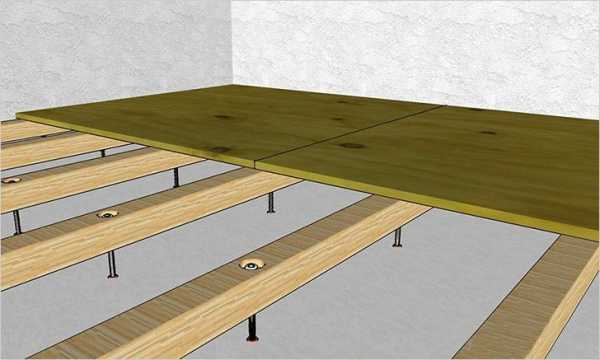

Схема регулируемого пола

Болты для регулируемого пола

Очень важный момент во время строительства любых полов – несущая поверхность должна располагаться в строго горизонтальном положении.

Добиться такого результата при помощи неподвижных лаг очень сложно, часто приходиться использовать различные клинья или подкладки для выравнивания пространственного положения. Эти клинья могут из-за неправильной фиксации или вследствие иных причин выпадать, полы начинают прогибаться и скрипеть. Устранить такие проблемы без демонтажа части покрытий невозможно, а демонтаж связан с большими потерями времени и денег.

Регулируемые полы своими руками — схема одного из возможных вариантов

Регулируемые полы позволяют идеально выравнивать поверхности на любых неровных основаниях. Кроме того, механизм выравнивания дает возможность регулировать зазор между полом и несущим основанием, а это позволяет размещать в этих местах различные инженерные сети.

Коммуникации под регулируемыми полами

Регулируемые полы состоят из пластиковых болтов-стоек или металлических шпилек, половых лаг или фанерных листов. Производится много модификаций систем регулирования, но принципиальных различий между ними нет. При помощи вращения резьбовых соединение происходит плавное опускание/поднимание элементов конструкций, таким способом можно точно установить основание полов в требуемом положении.

Схема пола регулируемого

Существует несколько видов регулируемых полов, следует ознакомиться с ними подробнее.

Регулируемый пол. Виды

Таблица. Виды и краткие характеристики регулируемых полов

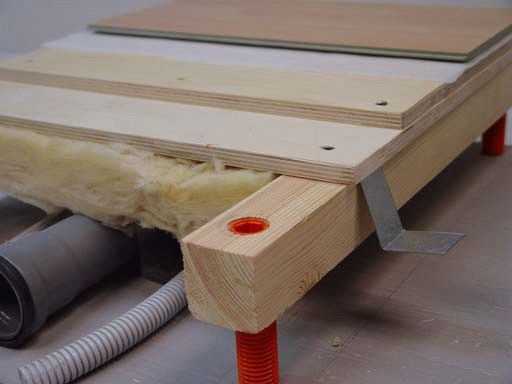

Пластиковые болты-стойки для устройства регулируемого пола

Анкеры для регулируемого пола

Регулироваться могут как лаги, так и плиты. Второй вариант применяется только для настила мягких половых покрытий или ламината, первый вариант можно использовать для всех видов финишного покрытия пола.

При желании можно регулируемые полы сделать самостоятельно, этот вариант имеет свои неоспоримые преимущества. Главные из них – значительно ниже себестоимость и возможность подбирать параметры лаг в зависимости от конкретных особенностей эксплуатации. При желании система регулируемых полов позволяет выполнять утепление пола, что очень важно в условиях высоких цен на энергоносители.

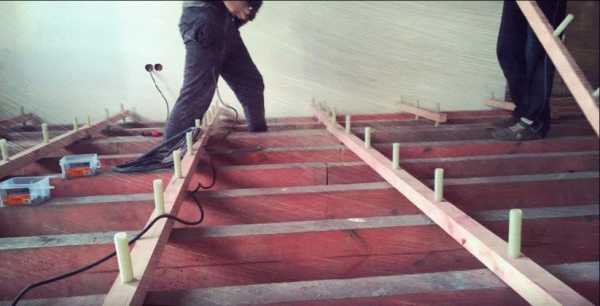

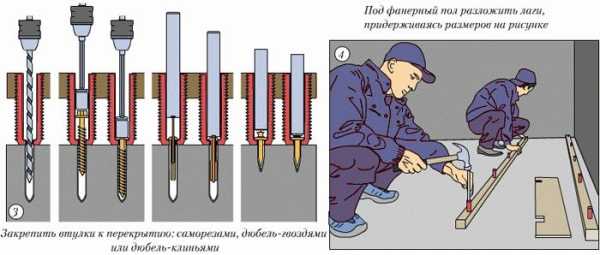

Технология монтажа заводских регулируемых лаг на пластиковых болтах

Исходные данные. Несущее основание – бетон или цементно-песчаная стяжка, используется комплект регулируемых лаг заводского изготовления. Сразу скажем, что это самый дорогой вариант регулируемых полов.

Комплект регулируемых лаг

Шаг 1. Сделайте замеры помещения для определения количества лаг. Полы в бане не имеют большой нагрузки, расстояние между лагами можно увеличить до 45 сантиметров.

Шаг 2. Отбейте на сяжке расстояния между лагами. Для этого пользуйтесь веревкой с синькой, с ее помощью работа будет выполнена быстро и качественно.

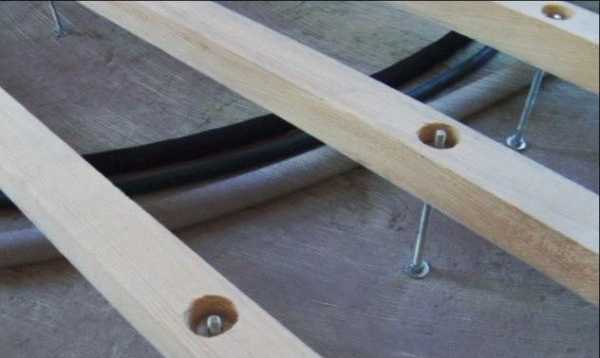

Прокладка коммуникаций до монтажа лаг

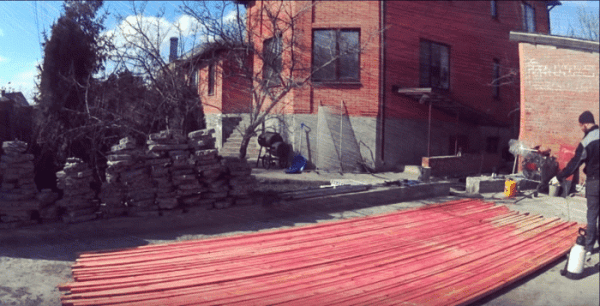

Нанесение пропитки на лаги

Шаг 3. Отрежьте лаги по требуемой длине. Длина реализуемых заводских лаг в большинстве случаев составляет четыре метра. Внимательно продумайте, как нужно размечать лаги, чтобы минимизировать количество отходов. Расстояние от линии отрезания до ближайшего регулировочного болта должно быть не менее десяти сантиметров. Если торец будет ближе, то появляются риски образования трещин под нагрузками.

Шаг 4 . Разложите лаги около отмеченных линий. Для монтажа вам понадобится небольшая дрель с перфоратором, специальный ключ для ввинчивания болтов, добойник для фиксации дюбелей, отвертка, стамеска и молоток.

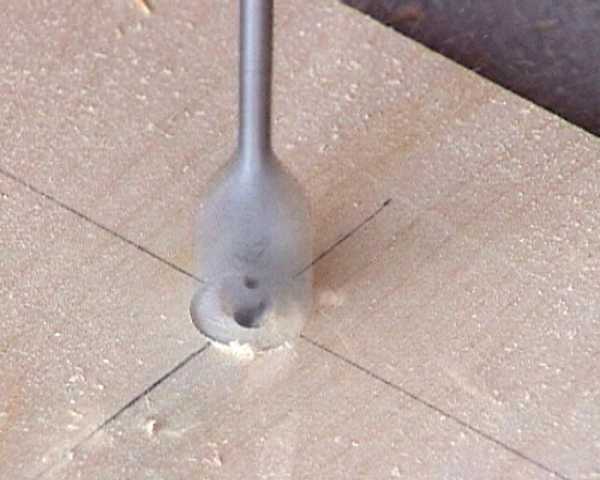

Высверливание отверстия в лаге

Шаг 5. Установите в вертикальное положение первую лагу, ввинтите в отверстие с резьбой пластиковые болты. Поставьте нижние концы болтов на линию и просверлите в бетонном основании отверстие под дюбель. Глубина отверстий под дюбель должна на 2÷3 сантиметра превышать его длину. Это связано с тем, что в отверстии всегда остается определенное количество бетона, если не сделать запас по длине, то он помешает забить дюбель полностью.

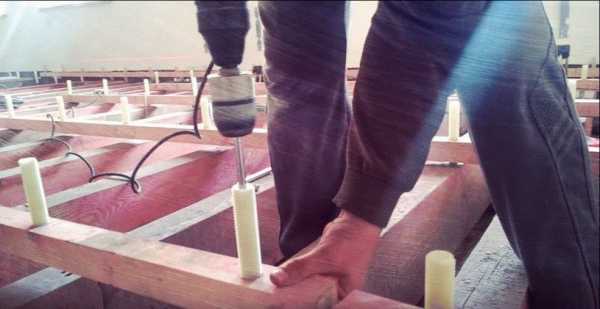

Вкручивание пластиковых втулок

Шаг 6. Наживите дюбеля, но не забивайте их до упора. Дюбель не должен препятствовать вращению пластиковых болтов. При помощи длинного уровня устанавливайте правильное положение лаг. Если лага установлена – прочно зафиксируйте дюбель. Продолжайте по очереди устанавливать лаги в отмеченных местах, постоянно уровнем контролируйте их положение.

Такой алгоритм установки предлагают производители, так поступают многие строители, получающие зарплату не с выработки, а почасовую. Тот, кто работает с выработки, делает иначе. Как? Они берут гидроуровень и на двух противоположных стенах отбивают нулевой уровень лаг. Затем вбивают в этих местах гвоздики или дюбеля (в зависимости от материала изготовления стен) и натягивают веревки. Веревки натягиваются с таким расчетом, чтобы они находились по концам лаг. Если длина помещения не больше длины лаг, то понадобится две веревки. Если лаги пришлось соединять, то три. Веревка натягивается только после того, как лаги уже расставлены по местам фиксации.

Дальше все просто и быстро. Каждая лага устанавливается по веревке, она не должна ее касаться, нужно проверять, чтобы зазор между веревкой и лагой был минимальным. Вот и все, таким способом вам удастся не только в разы увеличить скорость монтажа регулируемого пола, но и значительно повысить его качество.

Есть прямая зависимость между точностью и количеством измеряемых плоскостей. Что имеется в виду? Велика вероятность, что положение первой лаги отклонилось от нужного уровня на один миллиметр. Это немного, все нормально. Но дело в том, что следующие проверки будут делаться с учетом этого отклонения, опять появляется вероятность ошибки в миллиметр, и так по возрастающей. Именно с этой целью делается шаблон, если нужно отрезать большое количество одинаковых деталей, а не снимаются размеры с каждой готовой детали по очереди. В данном случае веревка выполняет роль шаблона.

Шаг 7. Отстрой широкой стамеской срубите выступающую часть пластикового болта.

Срубите выступающую часть втулки

Пол на пластиковых болтах — проверка

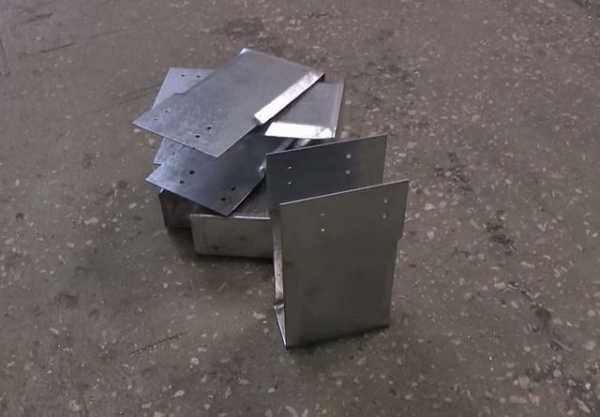

Установка лаг на металлических пластинах

Главное достоинство таких полов – значительно повышается устойчивость крепления за счет увеличение площади нижнего упора. Недостаток – увеличиваются сроки, невозможность делать работу самостоятельно.

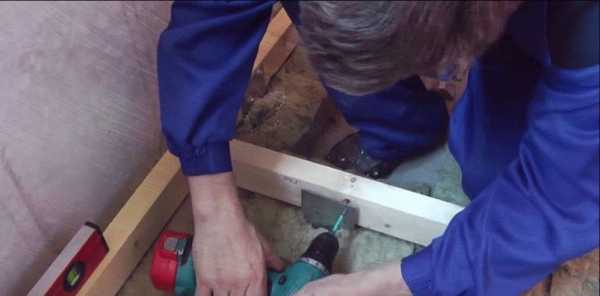

Установка лаг на металлических пластинах

Лаги фиксируются к П-образным пластинам при помощи саморезов, регулировка по высоте расположения лаг производится при помощи ряда вертикально расположенных отверстий по обеим сторонам пластины.

Шаг 1. С помощью веревки с синькой сделайте разметку мест расположения половых лаг. Рассчитайте необходимое количество материала и доборных конструкций.

Шаг 2. Определите уровень пола, сделайте метки на стенах. Расставьте по линиям металлические пластины и лаги. Ширина пластин должна соответствовать шине лаг. Расстояние между пластинами зависит от параметров лаг, для бани достаточно сорока сантиметров.

Шаг 3. Дюбелями зафиксируйте пластины к бетонному основанию. Дюбеля сразу забивайте до упора, потом их очень трудно подтянуть – сверху лежит лага и препятствует к нему доступ. Если во время фиксации металлические пластины немного сдвинулись – ничего страшного. Во время установки лаги немного подогните их боковые части в нужную сторону.

Шаг 4. Возьмите первую лагу, поставьте в нужном положении ее концы. В таком положении прикрепите лагу к боковым поверхностям П-образных пластин, для фиксации используйте саморезы по дереву. Теперь можно фиксировать пластины, расположенные посредине лаги. Но для этого постоянно проверяйте горизонтальность, лага под собственным весом немного прогибается. Если есть желание сделать работы быстрее и качественнее, то пользуйтесь веревками для выставления горизонтального уровня. Как это делается рассказано выше. Следите, чтобы саморезы не раскололи лаги, выбирайте их по размерам, вкручивайте под небольшим уклоном вниз.

Работа выполняется по уровню

Шаг 5. После установки всех лаг нужно болгаркой срезать выступающие части пластин. Делать это довольно неудобно. Но, несмотря на «сложные» условия отрезания, постарайтесь минимально повреждать диском деревянные лаги.

Монтаж регулируемых лаг

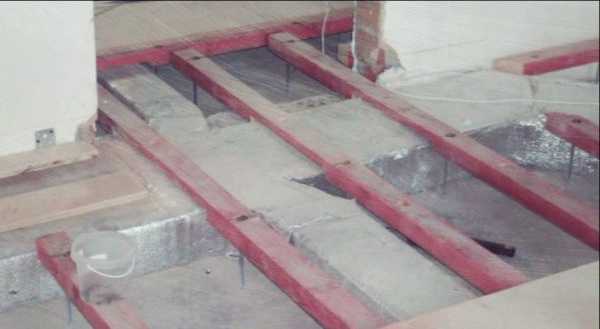

Установка лаг на металлических шпильках

Регулируемые полы такого типа можно изготовить самостоятельно, именно об этом варианте мы расскажем. Размеры лаг подбирайте с учетом характеристик пола и максимальных нагрузок. Шпильки металлические с цинковым покрытием, рекомендуемый диаметр 6÷8 мм. Для сборки конструкции понадобятся шпильки, гайки и шайбы.

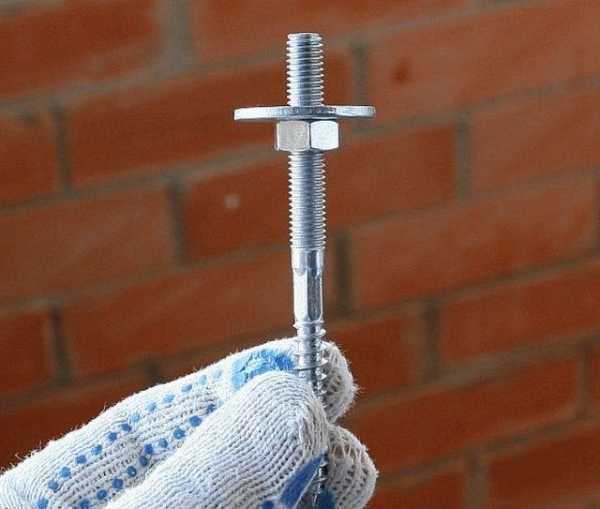

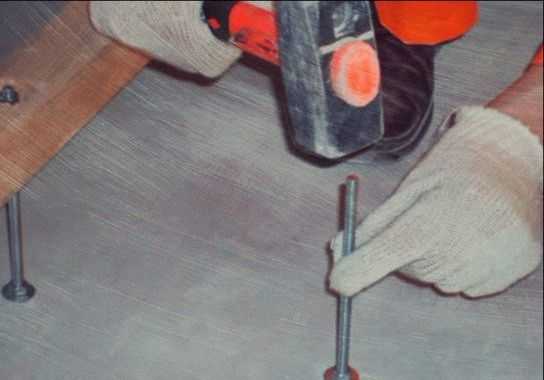

Дюбель-шпилька для крепления лаг

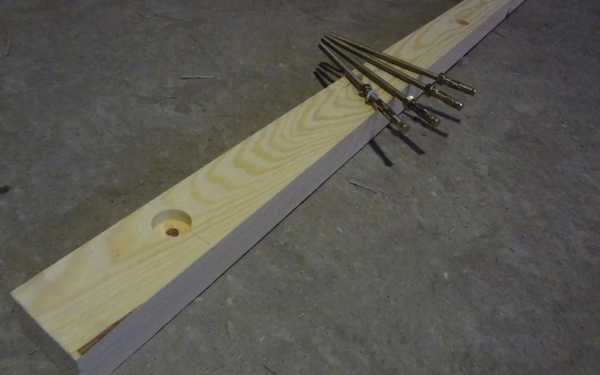

Комплект лаги со шпильками

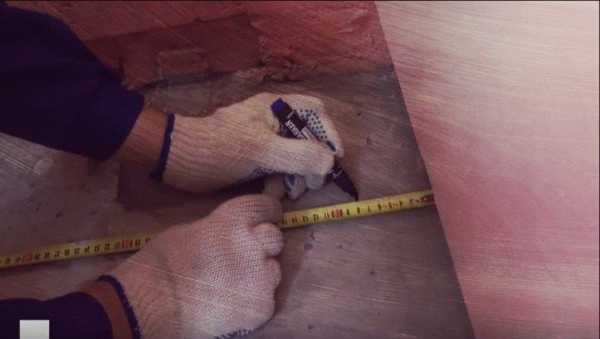

Шаг 1. Отбейте на несущем основании параллельные линии на расстоянии 30÷50 см. Чем больше расстояние, тем мощнее лаги нужно выбрать.

Шаг 2. Производите расчет по количеству лаг, шпилек, шайб и гаек. Рекомендованное расстояние между шпильками 30÷40 сантиметров. Подготовьте все материалы, доборные элементы и инструменты для производства работ.

Шаг 3. Разметьте отверстия в лагах под шпильки, все они должны лежать на линии симметрии. В намеченных местах вначале просверлите сквозное отверстие Ø6 мм под шпильку (если диаметр шпильки иной, то и отверстие нужно сверлить соответствующее). С лицевой стороны лаги высверлите перьевым сверлом отверстие под диаметр шайбы. Глубина отверстия должна на несколько миллиметров превышать сумму высоты гайки и толщины шайбы.

Шаг 4. Положите по очереди каждую лагу на отбитые параллельные лини на бетонной стяжке. Очень осторожно по очереди по каждой лаге сделайте метки будущих мест установки анкерных резьбовых элементов. Следите, чтобы лага не двигалась. Для меток пользуйтесь дрелью или обыкновенным карандашом. Для дрели нужно брать сверло с победитовой напайкой. Места обозначены – отнимайте лагу и сверлите отверстия в бетоне. Размеры отверстия должны отвечать размерам анкеров.

Есть второй способ разметки отверстий под анкера, он отнимает больше времени, зато полностью исключает вероятность ошибок. Делается это так. Вначале нужно разметить только два крайних отверстия под анкера, вкрутить в них шпильки на двух гайках зафиксировать лагу в нужном положении. Теперь во время дальнейшей разметки лага никуда не сместится. В таком положении можно сразу высверлить отверстия под анкера на всю глубину. Работы выполнены – лага снимается, вкручиваются на место все шпильки. Такую процедуру придется выполнять с каждой лагой, производительность труда уменьшается раза в два. Но вы должны сами принять окончательное решение по способу разметки с учетом состояние бетонного основания пола и своего опыта выполнения подобного рода работ.

Шаг 5. На каждую шпильку закрутите гайку и положите шайбу. Желательно сразу приблизительно определиться с местом их расположения по высоте, это ускорит работу. Шпильки в анкеры закручивайте прочно. Для этого можно использовать специальное слесарное приспособление или иные простые методы. Можно приобретать шпильки, имеющие на торце отверстия под вставной колюч или шестигранник под рожковый ключ, но стоят они значительно дороже обыкновенных.

Установка лаг на шпильки

Шаг 6. По очереди надевайте на шпильки лаги, ключом соответствующего размера путем поворота нижней гайки влево/вправо выравнивайте положение лаги. Как это делается, мы уже рассказывали. Имейте в виду, что шаг резьбы металлических гаек намного меньше, чем пластиковых. В некоторых случаях крутить придется довольно долго, что утомительно. Тем более, что положение будет неудобным: придется сидеть на коленях, а ключ подводить снизу лаги.

Шаг 7. Лаги выставлены – можно приступать к их фиксации. Используйте шайбу и гайку, вставляйте их в верхнее отверстие.

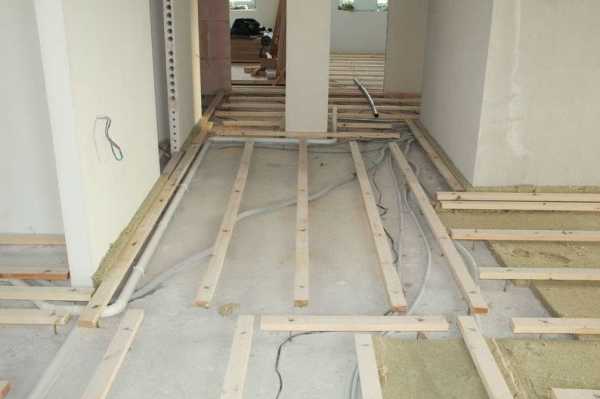

Общий вид установленных лаг

Важно! Закручивайте верхнюю гайку с большим усилием, даже незначительное ослабление может стать причиной появления очень неприятных скрипов во время ходьбы по половому покрытию.

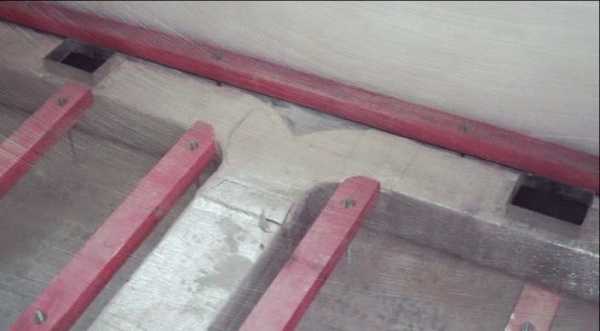

Лаги на шпильках

Фото регулируемых лаг

Шаг 8. Выступающие концы шпилек отрежьте болгаркой. Будьте осторожными с лагами, не повреждайте целостность пиломатериалов диском пилы.

Установка полов с выравнивающей фанерой

Такой черновой пол пригоден только под ламинатные или мягкие половые покрытия. Для монтажа нужно купить комплект элементов заводского изготовления, работы выполнять сложнее.

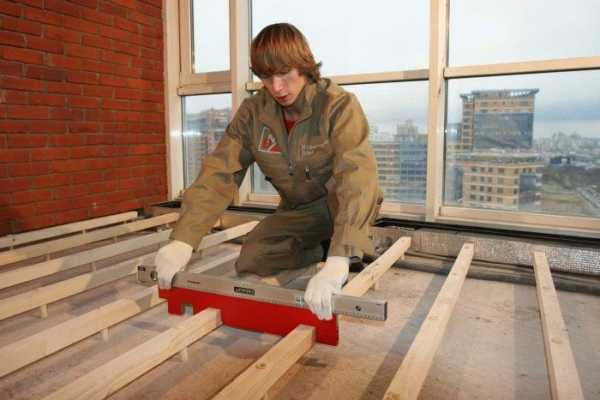

Отбивка уровня пола

Шаг 1. Разметьте на листе фанеры места установки втулок, высверлите отверстия заданного диаметра. Втулки должны равномерно распределяться по всей площади листа, расстояние между ними не более тридцати сантиметров. Сверлите отверстия вертикально, если грани расположатся под наклоном, то придется их пересверливать. Это отнимает время и значительно увеличивает время монтажа регулируемого пола.

Высверливание отверстий в фанере

Фото — сверление отверстия в фанере

Шаг 2. В отверстия с нижней стороны вставьте резьбовые втулки, маленькими саморезами закрепите их, во время регулировки высоты пола они не должны проворачиваться. Производители предусматривают четыре места фиксации втулок, столько не нужно, достаточно ее закрепить двумя саморезами.

Шаг 3. На полу сделайте разметку, постарайтесь, чтобы листы не пришлось «кромсать» на маленькие кусочки. Разметка – это план раскроя листов. Желательно его нарисовать на бумаге, продумать несколько вариантов и только потом появится возможность выбрать из них оптимальный.

Шаг 4. Вкрутите все пластиковые болты, переверните лист фанеры в нужное положение. Вкручивайте болты на одинаковое количество поворотов. После установки первого листа фанеры обратите внимание, на каком уровне располагаются болты. В следующий лист фанеры постарайтесь болты вкручивать в таком же положении.

Шаг 5. При помощи специального ключа вкручивайте/выкручивайте болты до тех пор, пока лист фанеры не окажется в строго горизонтальном положении на необходимой высоте. Постоянно уровнем проверяйте его положение по нескольким плоскостям. Очень важно! Все болты должны иметь небольшое напряжение, в противном случае фанера будет прогибаться. Работы довольно сложные, не делайте листы фанеры большими. Вы должны дотягиваться к каждому болту с бетонного перекрытия. Регулировать положение фанерного листа и одновременно на нем находиться очень сложно.

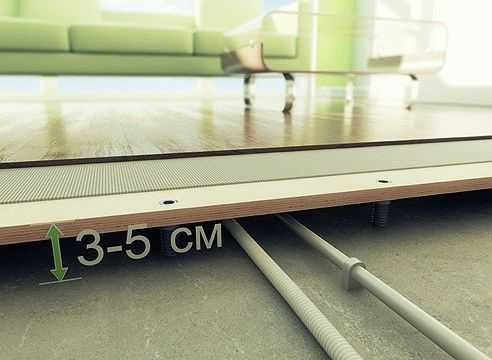

Фанера от 18 миллиметров укладывается на анкера предварительно выставленные в основании, на лист нужно 16 анкеров

Пол с выравнивающей фанерой

Имейте в виду, что крепежные элементы к бетонному основанию не фиксируются, пол получается «плавающим». Этот фактор следует принимать во внимание во время принятия решение обустройства половых покрытий в каждом конкретном помещении.

Шаг 6. После установки последнего фанерного листа еще раз проверьте положение чернового пола. Помните, что параметры регулировки не превышают 2÷3 сантиметров. Если бетонное основание имеет слишком большие неровности, то придется его предварительно выравнивать. Фанера должна быть только водостойкой.

Не используйте вместо клееной фанеры повышенной прочности ДСП, ОСП или иные материалы, хотя некоторые производители такие рекомендации дают. Прессованные материалы очень плохо реагируют на точечные разнонаправленные усилия, в этих местах они быстро теряют свои первоначальные несущие способности. А именно такие нагрузки присутствуют в местах регулировки плит. Пусть фанера стоит значительно дороже, ее цена окупится во время эксплуатации пола.

Несколько советов

1. Не забывайте оставлять по периметру помещения около стен щели шириной 1÷2 сантиметра для естественной вентиляции и компенсации расширения деревянных конструкций. Эти щели потом закрываются плинтусами и становятся невидимыми.

Между стеной и фанерой обязательно оставлять зазор

Выбирайте качественный материал

Основание пола должно быть максимально прочным

Регулируемый пол с утеплителем

И главный совет в заключение. Используйте варианты регулируемых полов только в крайнем случае. Практика показывает, что количество недостатков таких конструкций превышает количество достоинств. Стоимость же только регулируемых лаг может превысить полную стоимость полового покрытия, выполненного обыкновенным традиционным способом. Решайте, что быстрее сделать: сразу положить несколько лаг или сверлить в них десятки отверстий и потом «винтить» в поте лица болтами и гайками.

Узнай, Как сделать регулируемый пол. Три варианта обустройства регулируемых полов, инструкции, рекомендации, фото + видео.
