Устройство электропроводки в квартире

Временами кажется, что о правилах монтажа и эксплуатации электропроводки сказано уже достаточно. Но, как это ни странно, вопрос «что такое электропроводка и как она устроена?» до сих пор многих может поставить в тупик.

Если верить ГОСТу, то электропроводка в квартире – это совокупность всех проводников, а также устройства крепежа и фиксации этих проводников, вместе с установочными изделиями и устройствами защиты.

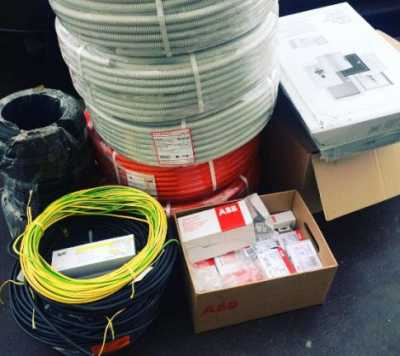

То есть, вводной кабель, розеточные проводники и провода цепи освещения – это электропроводка. Розетки, выключатели, большая часть светильников – это тоже электропроводка. Туда же относим распределительные коробки, кабель-каналы, распределительные щиты и автоматы.

Это, так сказать, «действующие лица». А «сюжет» представляет собой несложные взаимоотношения и связи этих элементов.

Начинается электропроводка в квартире с вводного кабеля. Это проводник, минимальное сечение которого по правилам составляет минимум 2,5 квадратных миллиметра по меди, соединяющий вводной автоматический выключатель и подъездные вертикально проложенные провода. Но при монтаже лучше, все-таки, взять некоторый запас с учетом текущего потребления электроэнергии в жилых помещениях и выбрать сечение для ввода не менее 4 квадратов. Уточнить этот параметр можно в технических условиях на подключение от энергосбытовой организации.

Прокладывать вводной кабель можно как скрыто, так и открыто. Лишь в очень редких случаях эксплуатирующая жилье организация (например, ЖЭК) предъявляет какие-то строгие требования к состоянию интерьера подъезда, который может быть испорчен дополнительным кабель-каналом и открыто проложенным кабелем.

В путешествии по электропроводке следующим пунктом после ввода становится квартирный распределительный щиток с содержащимися в нем автоматами и счетчиком. Этот щиток в последнее время чаще всего располагается внутри квартиры из соображений безопасности и удобства обслуживания.

Самый классический набор автоматов – это вводной двухполюсник с номиналом 40 ампер, автомат для плиты на 25-32 ампера, несколько розеточных автоматов на 16-25 ампер и один-два автомата освещения с номиналом 10-16 ампер. Все автоматы имеют характеристику С. В настоящее время при монтаже все чаще уделяется внимание последним рекомендациям ПУЭ: в качестве вводных и розеточных автоматов используются дифференциальные.

Кроме автоматов и счетчика в современные квартирные щитки часто устанавливаются и другие приборы: УЗО, различные реле и малогабаритные контакторы (пускатели). Обязательны также нулевые защитная и рабочая шины. Сам же щит может быть как накладного, так и встраиваемого исполнения, причем для скрытой проводки совсем не обязательно замуровывать щит в какую-либо нишу.

От щитка во всех направлениях прокладываются кабели проводки. По текущим нормам это должны быть трехжильные кабели марки NYM или ВВГнг. Для подключения плиты необходим кабель сечением 2,5-4 квадратных миллиметра по меди, для розеток – 2,5 «квадрата», а для цепей освещения – 1,5 квадрата. В квартирах кабели электропроводки чаще всего укладываются в штробу под отделку. Реже используются пластиковые короба.

Но если кабель для подключения электроплиты протягивается непосредственно к месту установки этой самой плиты, где устанавливается специальный силовой разъем, то кабели розеточной сети и сети освещения тянутся к распределительным коробкам. Так делается из соображений экономии материалов и сил.

В коробках происходит «распределение линии», например, к нескольким розеткам или к выключателю и светильникам. В зависимости от исполнения электропроводки коробки также могут быть накладными для открытой проводки и встраиваемыми (для полых и сплошных стен) для проводки скрытой.

Соответственным же образом подразделяются подрозетники или монтажные коробки для установки выключателей и штепсельных розеток. Правда, для стен из негорючих материалов допускается установка и розеток и выключателей безо всякой арматуры – прямо на стену.

Электроустановочные изделия для использования в составе квартирной электропроводки следует подбирать по предполагаемой на них нагрузке. И, если общепринятого номинала выключателей в десять ампер хватит для коммутации практически любых цепей бытового освещения, то от использования розеток, скажем, на шесть ампер, лучше воздержаться. Самыми универсальными розетками являются те, контакты которых рассчитаны на восприятие тока в 16 ампер.

С розетками и выключателями положение примерно такое же, как и с квартирными распределительными щитами: и те, и другие могут иметь исполнение для монтажа в составе скрытой или открытой электропроводки. И, точно также, розетки и выключатели для открытой проводки можно использовать и в составе проводки скрытой.

Современные светильники для квартирной электропроводки отличаются просто головокружительным разнообразием. Разнообразны и способы их монтажа и установки. Общим обычно является лишь использование в монтаже самой популярной крепежной пары «саморез-пластиковый дюбель».

Исключением становятся встраиваемые или так называемые «точечные» светильники, монтируемые в нишу, закрытую листовым материалом. Они не требуют никакого специального крепежа. Такие светильники зачастую нуждаются в установке дополнительного понижающего трансформатора напряжения, а кабели для них монтируются в пустотах той же установочной ниши.

Светильники, розетки и выключатели – это конечный пункт путешествия по квартирной электропроводке, устройство которой на самом деле немного сложнее, чем мы описали. В частности, мы намеренно обошли тему проводки в помещениях с повышенной опасностью, коими в квартире обязательно являются ванная комната и кухня: здесь очень много нюансов, достойных отдельной статьи.
