Правила монтажа электропроводки – как сделать монтаж с соблюдением норм и правил

После того, как люди стали использовать энергию электричества для совершения полезной работы, они сразу столкнулись с вопросами получения электротравм от ожогов, возникающих при воздействии электротока.

Например, в далеком 1753 году, 26 июля профессор Санкт-Петербургской Академии наук Георг Вильгельм Рихтер, занимаясь проведением экспериментов с атмосферным электричеством, погиб от прикосновения к нему шаровой молнии. После этого случая подобные исследования сразу были приостановлены, а причины произошедшего стали изучаться.

Так поступали практически все руководители после каждого несчастного случая для изучения причин его возникновения. В результате набора статистики происшествий и их подробного анализа разрабатывались рекомендации по безопасному поведению людей с целью сохранения ими здоровья, обеспечения нормальной работы оборудования.

Со временем их оформили юридически требованиями норм и правил, которые необходимо было изучать и соблюдать всем работникам при обращении с любыми электрическими устройствами.

Правила монтажа электропроводки разделены на два основных раздела:

1. организационные мероприятия, созданные для того, чтобы исключить допуск к работам с электричеством неподготовленных лиц;

2. технические мероприятия, определяющие строгую последовательность действий уже подготовленным работникам, исключающую возможности получения электрических травм и случаи нарушения нормальной работы действующего электрооборудования.

Чисто теоретически можно утверждать, что любой человек может самостоятельно заниматься монтажом электропроводки и выполнять ее своими руками без посторонней помощи. В этом ничего сложного нет, если пройти подготовительный этап — теоретически изучить действующие правила с нормами безопасности и получить практические навыки их осуществления для строгого выполнения организационных и технических мероприятий.

В зависимости от предварительной подготовки и практической необходимости время на освоение правил безопасного монтажа может составить несколько лет, предусмотренных программой обучения в специализированных технических заведениях, или потребовать значительно меньший срок.

Основные направления развития правил монтажа электропроводки

Базовые принципы нормативов электрической безопасности предполагают:

• подачу напряжения только на подготовленную для этого электрическую схему потребления нагрузки;

• целевое прохождение тока исключительно по предусмотренным маршрутам движения, обеспечивающее минимальные потери энергии на преодоление электрического сопротивления и нагрев оборудования;

• поддержание в исправном состоянии диэлектрического слоя электропроводки и исключение образования посторонних токов утечек через возникающие точки нарушения изоляции;

• обеспечение длительной работы электрооборудования при номинальных параметрах схемы питания;

• максимально быстрое снятие напряжения с действующей электроустановки автоматическими защитами в случае возникновения аварийных повреждений по любым причинам.

Для реализации этих правил используются различные способы монтажа электропроводки:

1. открытой прокладкой по строительным конструкциям;

2. помещением внутри конструкций стен, потолка, пола;

3. комбинированным методом.

Для всех трех методов существуют общие требования норм и правил безопасного монтажа и разработаны конкретные, специфические особенности способов прокладки электропроводки.

Ряд важных вещей, которые нужно учитывать при монтаже электропроводки в квартире или частном доме ранее были рассмотрены здесь:

Как сделать электроснабжение квартиры надежным

Какие технические характеристики проводов и кабелей важно учитывать для надежной эксплуатации электропроводки

Как правильно выполнить разделение электропроводки на группы

Как правильно сделать монтаж скрытой проводки

Общие требования безопасности

Среди большого количества правил выделяются четыре действия, которые почему-то часто нарушаются внутри жилых зданий и поэтому требуют пристального внимания:

1. доступ к коммутационным аппаратам;

2. места безопасного размещения выключателей;

3. методы установки розеток;

4. способы прокладки кабелей и проводов.

Доступ к точкам коммутаций электропроводки

Качество проводов и кабельной продукции, а также розеток, выключателей и распределительных коробок, находящихся в эксплуатации, подлежит периодическому техническому осмотру и контролю. Нарушать это требование нельзя по той простой причине, что любое электротехническое оборудование создается для работы при оптимальных условиях, которые производитель специально указывает в сопроводительной документации.

На практике эпизодически возникают аварийные ситуации, связанные с перенапряжениями электрической схемы и протеканием по ней токов коротких замыканий. Это диктует необходимость периодически визуально контролировать все точки коммутаций, иметь удобный доступ к созданным электрическим контактам в местах их подключения.

Однако многие владельцы квартир в погоне за красотой помещения прячут все распределительные коробки с местами соединения проводов и кабелей внутри стен, заделывают их слоем штукатурки, а сверху дополнительно покрывают слоем обоев.

Такое действие не только исключает возможность периодического осмотра электропроводки, но и затрудняет поиск неисправностей, требует разрушения декоративного покрытия, а иногда и затрат на отыскание мест расположения ответвительных коробок.

Места размещения выключателей

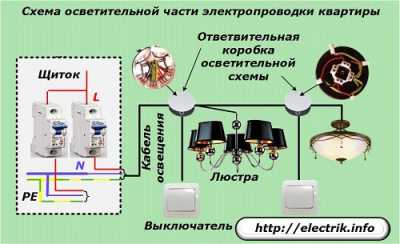

Схема освещения каждой комнаты предусматривает использование индивидуального выключателя для каждого светильника, который подключается кабелем через ответвительную коробку.

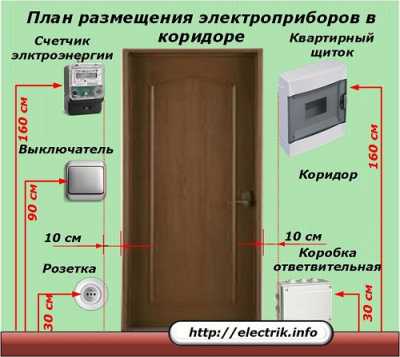

Все выключатели квартиры принято монтировать однообразно, исходя из условий комфортного управления. Целесообразно размещать их на входе в помещение у двери, чтобы удобно пользоваться светом без создания лишних движений.

Старая типовая высота монтажа коммутационных аппаратов в 1,5 метра от пола может доставлять неудобства для маленьких детей. Особенно актуально это требование для детской комнаты и туалета. Установка выключателей на уровне опущенной руки взрослого человека в этих помещениях удобна для жильцов всех возрастов.

Места расположения розеток

Современными нормативами нет строго ограничения их высоты и размещения на уровне 0,5÷0,8 метра от пола, как часто практиковалось ранее.

Главные условия расположения — удобство пользования и обеспечение электрической безопасности. Установка розеток на высоте 20÷30 см от напольного покрытия делает их менее заметными в интерьере, позволяет скрывать различными элементами мебели, обеспечивать хороший доступ для ремонта и осмотра.

Поскольку внутри современных комнат работает много бытовой техники, требующей электрического питания, то имеет смысл использовать розеточные блоки или группы из них. Они исключают нагромождение тройников и удлинителей. Но в этом случае важно учесть токовую нагрузку на каждый розеточный механизм и питающий кабель, соблюдение баланса мощности всех подключенных приборов.

Для переносных потребителей, например, пылесоса или электроинструмента, следует предусмотреть дополнительное количество розеток в каждой комнате. Бурное развитие бытовых приборов наглядно доказывает, что через какое-то время в помещениях начинает не хватать свободных розеток и владельцы квартиры начинают пользоваться удлинителями.

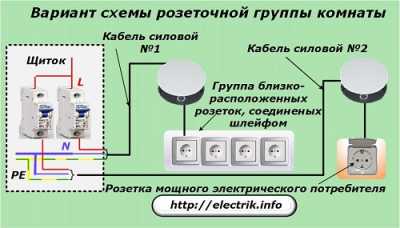

При размещении розеток на строительных перегородках между комнатами часто устанавливают розеточные группы, расположенные на противоположных сторонах одной стены. Это позволяет экономить средства и время монтажа за счет подвода одного кабеля от распределительной коробки с последовательным подключением его шлейфом к силовым контактам.

Особенности размещения, монтажа и подключения розеток ранее были рассмотрены в этих статьях:

Высота установки выключателей и розеток от пола

Установка розеток и выключателей на различные поверхности

Установка коробки под выключатель или розетку

Как установить и подключить блок розетка-выключатель в одном корупсе

Как правильно установить и подключить телефонную розетку

Особенности монтажа электрооборудования на кухне

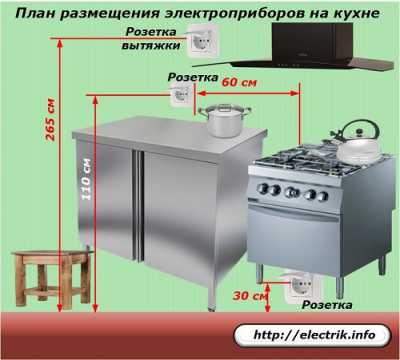

Важно сразу точно спланировать количество розеток на кухне, где работает много электрических помощников.

Вполне оправданно делать их несколькими блоками и группами, выделив в отдельную схему силовые цепи для электрической плиты, посудомоечной или стиральной машины.

Правила монтажа электропроводки и розеток в ванной комнате, кухне и туалете требуют повышенного внимания. Это помещения повышенной влажности. Для них разработаны нормативы и правила по четырем зонам безопасности пользования электроприборами.

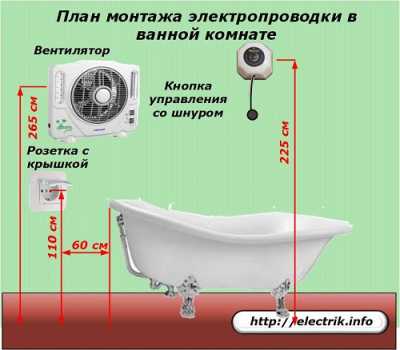

Особенности монтажа электрооборудования ванной комнаты

По условиям безопасности пользования электроэнергией ванная комната делится на четыре пространственных зоны.

В зонах №0 и №1 электроприборами не пользуются, а розетки и выключатели не устанавливают. В зоне №3 допустимо установить стационарную розетку с высоким классом защиты корпуса по IP и подъемной крышкой, исключающей попадание брызг и капель воды в розеточный корпус при изъятой из нее вилке.

Учитывая необходимость отвода влажного воздуха допустимо использовать систему принудительной вентиляции. Но ее электродвигатель следует размещать не ниже 2,65 метра от уровня пола ванной комнаты, а для управления его работой применять только дистанционные кнопки. Их размещают не ниже 2,25 м и переключают подергиванием за свисающий шнур.

Герметичные светильники располагают на потолке, а выключатели — у входа в помещение с наружной стороны.

Внутри ванных комнат следует исключать случаи использования электрических приборов, а при необходимости их частого применения розетки запитывают через разделительные трансформаторы.

Способы прокладки кабелей и проводов

В среде электриков давно сложились определенные традиции монтажа проводов и кабелей. Особенно актуальны они в скрытой проводке потому, что в процессе ее эксплуатации позволяют предвидеть места прохождения электрических магистралей, избегая их повреждений при ремонтах стен, сверлениях отверстий для навешивания картин, полок, мебели.

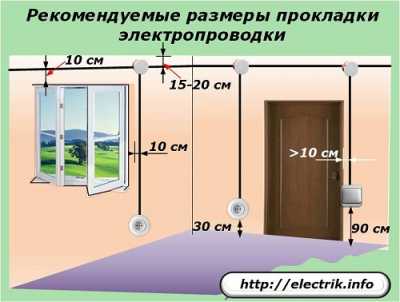

Маршруты кабелей и проводов прокладывают не по кратчайшему пути, а только строго по вертикальным или горизонтальным направлениям. При этом:

• горизонтальные трассы удаляют на 5÷10 см от поверхности карнизов, балок и на 15÷20 см от плинтуса или потолка;

• вертикальные маршруты относят от углов стен или откосов дверей и окон не ближе 10 см;

• если возникает вероятность соприкосновения проводов и кабелей с металлическими строительными конструкциями, то их следует избегать;

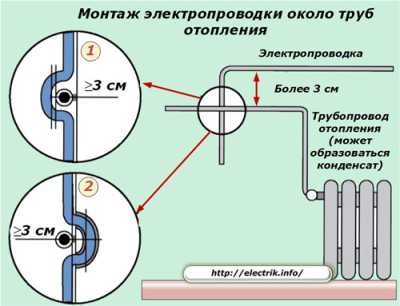

• при близком расположении трубопроводов горячего водоснабжения или отопления необходимо применять тепловую защиту кабелей и проводов, использовать термозащитное покрытие;

• необходимо обеспечивать удаление электрических магистралей от газовых и других горючих веществ не менее чем на 40 см;

• когда возникает необходимость параллельной прокладки нескольких кабелей, то их монтируют не сплошным потоком, а на удалении от 3 мм;

• жилы у проводов заземления используют только целыми без дополнительных соединителей. РЕ проводники прокладывают отдельной шиной от электроприбора до квартирного щитка, а подключение его к розеткам осуществляется ответвлением или через шину РЕ.

Особенности монтажа электропроводки при разных типах ее прокладки

Размещение проводов и кабелей по разным схемам подключения и расположения на строительных конструкциях выполняется по общим правилам с учетом конкретных разработок для каждого метода.

Схемы прокладки проводов и кабелей

Подключение потребителей электрической энергии в квартире может осуществляться одним из следующих способов:

1. звездой — радиально расположенными магистралями, исходящими непосредственно из квартирного щитка без использования распределительных коробок;

2. делением потребителей на группы по принципам работы (освещения, розеточные) и подключение через ответвительные коробки;

3. групповым соединением по принципу последовательного шлейфа;

4. комбинированным методом.

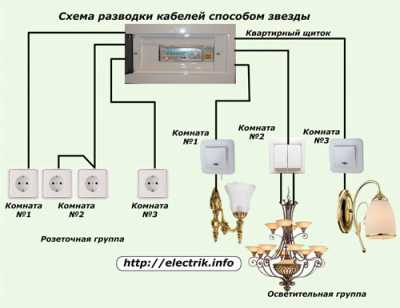

Способ звезды

Создается наименьшее количество мест для соединения концов у жил кабеля. За счет этого достигается повышенная надежность схемы. Но она требует наибольшего расхода кабеля и материальных средств.

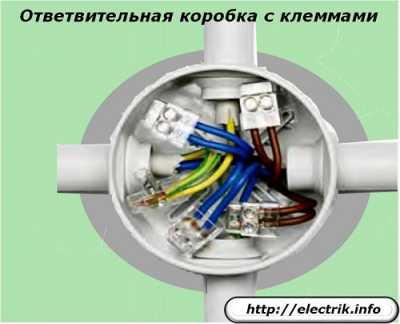

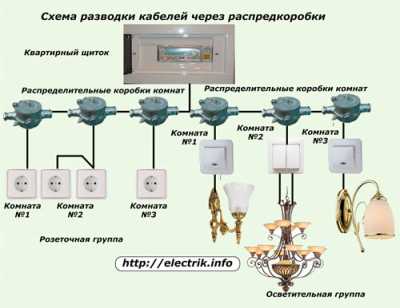

Подключение через распредкоробки

За счет прокладки общих магистралей между группами распределительных коробок значительно сокращается расход кабеля, создается его экономия. Однако количество точек подключения жил значительно увеличивается.

Метод шлейфа

Деление розеток на группы и последовательное подключение близкорасположенных блоков позволяет дополнительно экономить кабель. Этот способ требует постоянно учитывать нагрузку на розеточные группы. Существует большая вероятность их работы в режиме перегруза и перегрева.

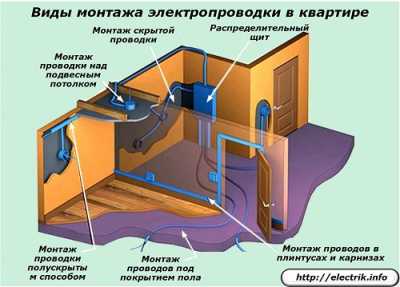

Способы монтажа электропроводки по строительным конструкциям квартиры

Наиболее типичными случаями прокладки проводов и кабелей является их размещение по:

• потолку;

• стенам;

• полу;

• комбинированному методу.

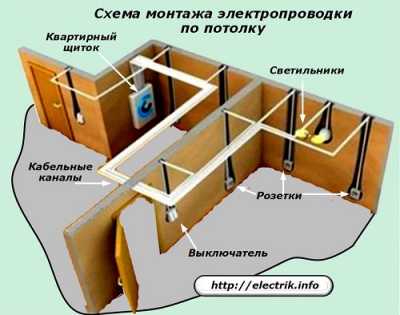

Монтаж электропроводки по потолку

Кабельные каналы выходят из квартирного щитка по спланированным магистралям и расходятся по помещениям. К розеткам, выключателям и светильникам создаются спуски по стенам.

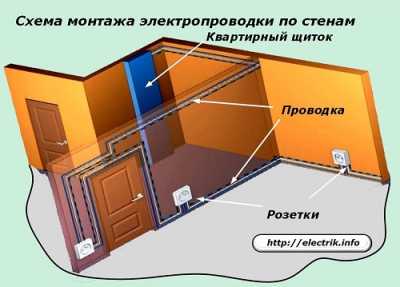

Монтаж электропроводки по стенам

Кабельные каналы располагают по конструкциям стенового покрытия, а для светильников, расположенных на потолке, подводят отдельными линиями.

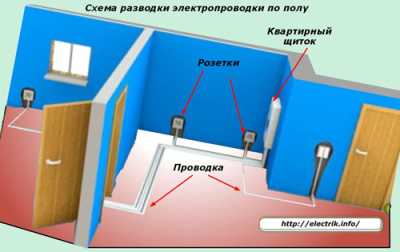

Монтаж электропроводки по полу

Проводка располагается под полом, а к розеткам и выключателям подводится по стенам. Минимальное количество магистралей в стенах исключает их повреждение при сверлении отверстий для навешивания элементов мебели и других подобных работах.

На практике часто можно встретить комбинацию из двух, а то и всех трех этих методов.

Особенности открытого способа монтажа электропроводки

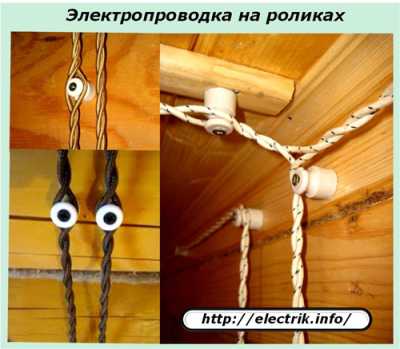

Классическим вариантом размещения является метод крепления на роликах, который массово использовался в середине прошлого века, а до наших дней дошел в виде декоративного приема, получившего популярное название «ретро-проводка».

Конструкция слоя ее специальной изоляции делается с повышенными свойствами электрической прочности и высокой стойкостью к воздействию ультрафиолетовых лучей. За счет воздушного отступа проводов от поверхности стены обеспечивается противопожарный зазор. Он позволяет применять прокладку проводов открытым способом даже по возгораемым строительным конструкциям из дерева.

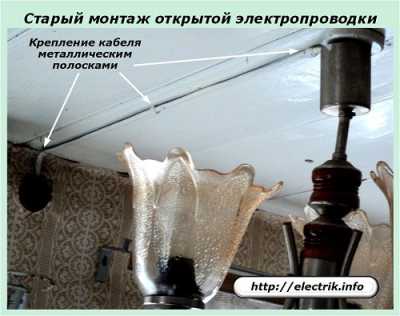

Вторым популярным способом открытой проводки является ее выполнение плоским или круглым кабелем с закреплением на потолке и стенах металлическими полосками, как показано на фотографии.

Однако современные правила разрешают такой монтаж по поверхностям только негорючих материалов. Непосредственное соприкосновение кабеля с деревянным потолком запрещено: при замыкании проводов может возникнуть пожар. Такое крепление допустимо только по стенам из кирпича, камня, бетона.

Особенности закрытого способа монтажа электропроводки

Провода и кабели могут располагаться внутри строительных конструкций, стен, пола и потолка. При этом их укладывают:

1. с обеспечением легкой замены в случае повреждения методом выдергивания из труб или полостей;

2. стационарно, без возможности изъятия за счет покрытия штукатурными растворами и прочного сцепления с ними.

Для создания закрытой проводки требуется наличие полости в стенах и строительных элементах. Их создают при строительстве, штробят или просверливают во время ремонта. При этом обязательно учитывать, что такие действия ослабляют механические характеристики несущих конструкций, могут привести к их обрушению.

Большие технические трудности доставляет правильный монтаж закрытой электропроводки внутри зданий из горючих материалов:

• деревянных бревен;

• бруса;

• СИП-панелей.

Для них необходимо использовать марки кабелей с изоляцией не только не поддерживающей процесс горения, но и стойкой к возгоранию. Действующие нормы и правила предписывают помещать их внутрь герметичных металлических объемов, образованных трубами или специальными кожухами.

Объясняется это тем, что при возникновении короткого замыкания корпус подобной защиты не позволит кислороду из атмосферного воздуха проникнуть к месту КЗ и поддерживать горение электрической дуги. В результате огонь не получит поддержки, будет предотвращено развитие пожара.

Сейчас это единственно правильный способ закрытого монтажа электропроводки в зданиях из горючих материалов, но им очень часто пренебрегают из-за сложности технической реализации.

При выборе любого метода монтажа электропроводки необходимо учитывать возможность внезапного возникновения аварийной ситуации и обеспечить меры ее быстрейшего прекращения. Эта функция возложена на защитные автоматические устройства, которые существуют в продаже большим ассортиментом и выполняют различные задачи.

Минимальные защиты обеспечивают автоматические выключатели и устройства защитного отключения в комплексе. Их применение в электропроводке является необходимым и обязательным правилом.  О том, на что нужно обязательно обращать внимание при выборе автоматических выключателей рассказано здесь: Критерии выбора автоматических выключателей
