Монтаж распределительного электрощитка
Пример устаревшего квартирного щита: механический счетчик, автомат отключения и несколько предохранителей (если у вас в квартире стоит подобный щит, лучше заменить его во избежание аварийных ситуаций)
Электрическая сеть дома или квартиры — это не только провода, розетки, лампочки и выключатели. Более сложной и самой важной частью электрической цепи считается электрощиток, в котором находятся автоматические выключатели, УЗО, дифавтоматы и дополнительная аппаратура. Именно в электрощитке располагается узел управления всем электрохозяйством на отдельном участке. До недавнего времени в квартирах никаких электрощитков не было. Считалось, что вполне достаточно распределительного щита, который находится на лестничной площадке. На отдельную квартиру полагался электрический счетчик да пара автоматов.
Впрочем, иногда счетчик размещался в квартире и при нем — две пробки-предохранителя. Однако прогресс не стоит на месте, потребление энергии возросло в несколько раз, а требования к безопасности изменились. Достаточно сказать, что 30 лет назад потребление на отдельную квартиру ограничивалось мощностью 800 Вт. Сравните эту цифру с энергопотреблением сегодня. Один электрочайник потребляет 1,5–2 кВт, не говоря уже о стиральных машинах, СВЧ-печах, кондиционерах и т. д. Понятно, что вместе с возросшим потреблением энергии изменились и требования к электрооборудованию.
Перед тем как приняться за электромонтажные работы, необходимо составить схему квартирного электрощитка, указать, что в нем будет находиться и как подключаться. При выполнении такой схемы нужно учесть следующие факторы:
1. Тип разводки в квартире: «звезда», «шлейф», в распределительных коробках или смешанный вариант. От выбора разводки зависит, сколько проводов будет подходить к щитку. Их количество может варьироваться от одного до нескольких десятков.

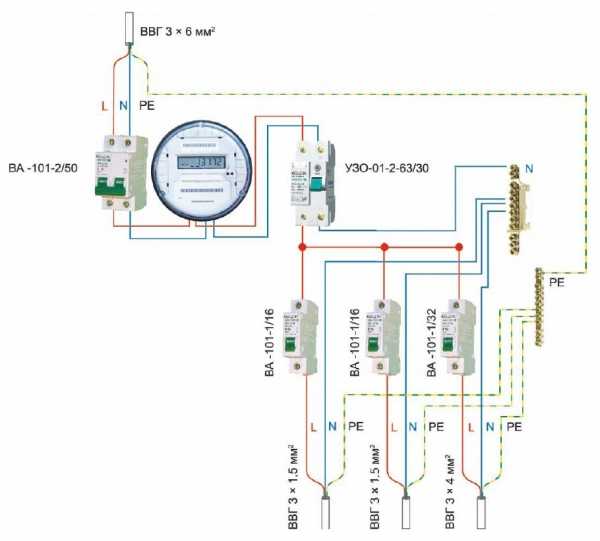

Схема квартирного щитка на однофазную цепь
2. Суммарную мощность всех электроприборов в квартире и отдельно мощность энергопотребления в выделенной зоне. Эти значения необходимо вычислить для того, чтобы определить номинальные значения автоматов.
3. Учтите все варианты нагрузки, например, приехали гости и в квартире включено буквально все, что можно: плита, кондиционер, компьютер и даже стиральная машина. Если такие расчеты уже делались (вы определили сечение проводников), то будет проще — автоматы и прочие устройства подбираются под кабель. Когда он рассчитан на силу тока 25 А, что соответствует сечению 2,5 мм² медной жилы, то автомат или УЗО должны быть 16 А.

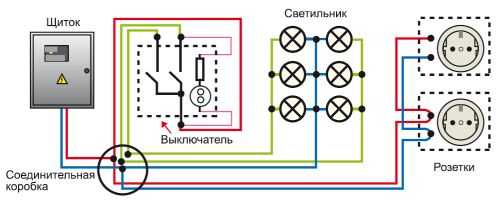

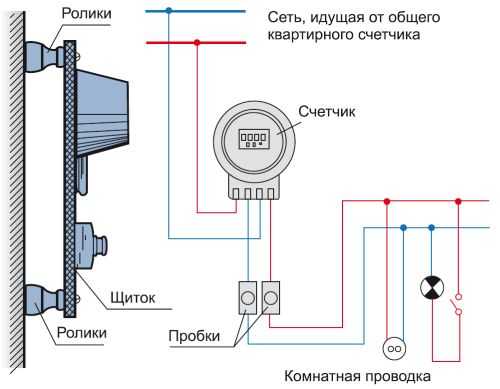

Простейшая схема розеток, выключателей и ламп
4. Какого именно типа электроприборы установлены в квартире. Помните, что на отдельные приборы необходимо обязательно устанавливать УЗО (например, стиральные машины).

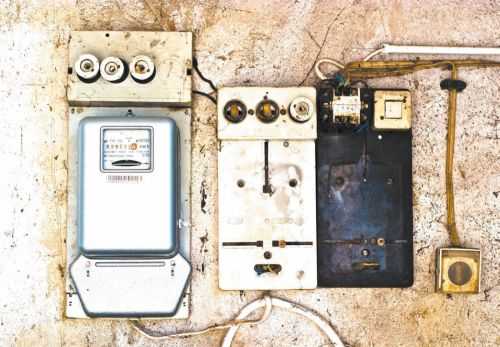

Так выглядел квартирный щиток в советские времена
Чтобы лучше представить последовательность действий при монтаже квартирного электрощитка, приведем пример установки определенной схемы. Перед вами — двухкомнатная квартира.
Известно, какие именно приборы в ней будут стоять и количество отдельных зон, составлена схема электрощитка. Монтаж начинается с выбора места установки щитка, его размеров и вида. Щиток, как правило, располагается в прихожей возле входной двери. Это наиболее рационально — не придется далеко тянуть входящий кабель. Хотя данное условие не жесткое, можно поставить электрощиток и в дальней комнате.

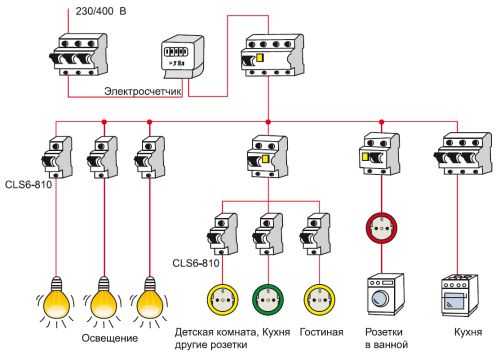

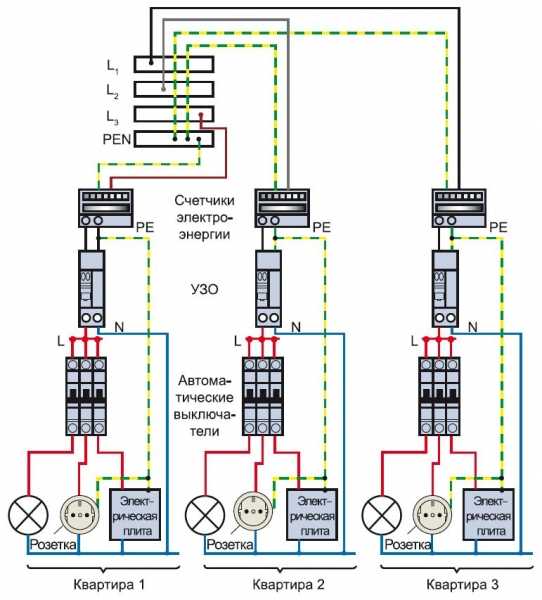

Пример схемы — квартирная электропроводка, трехфазная
Располагается он на высоте 1,5 м или на уровне глаз, чтобы удобно было достать рукой. Если в доме есть дети, имеет смысл установить электрощиток повыше и выбрать вариант, который запирается на ключ, например металлический ЩРВ.

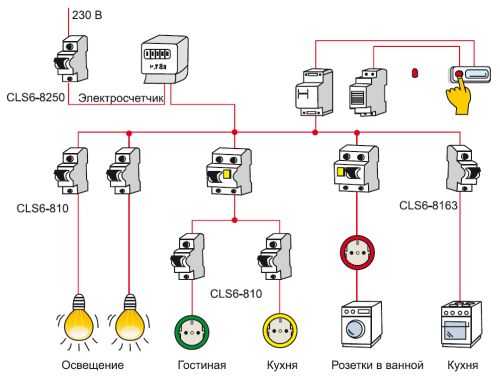

Пример схемы — квартирная электропроводка, однофазная
Вид электрощитка: наружной или внутренней установки, пластиковый или металлический, с прозрачной дверцей или нет — зависит от удобства установки и ваших предпочтений. Например, в гипсокартонные перегородки удобнее всего ставить встраиваемый щит, а на железобетонные стены — наружной установки. Не придется выдалбливать в стене углубление под него, что весьма трудоемко.

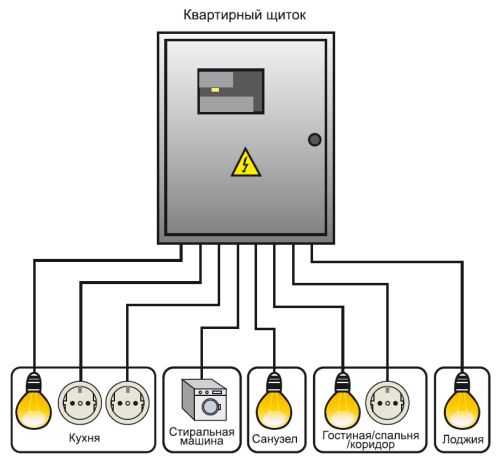

Расключение типа «звезда» с коробками: квартира делится на несколько зон энергопотребления (например, зона «гостиная/спальня/коридор» разделяется на силовую линию для розеток и осветительную, 2 провода, подходя к распределительной коробке, разветвляются по отдельным электрическим точкам)
Размер электрощитка зависит от количества устройств, которые будут в нем располагаться. На приведенной схеме примерно 30 полюсов, или модулей. Один однополюсный автомат занимает один модуль. Все электроустройства, которые располагаются в щитке, имеют размеры, кратные ширине этого модуля. Например, счетчик может занимать место, равноценное месту 8 автоматов, для его установки потребуется бокс на 8 модулей. Посчитав количество автоматов и размеры других электроустройств, можно узнать, какого размера необходим щиток. В магазин за ним вовсе не нужно ходить с линейкой. Щитки так и называются: на 12 модулей, 36 модулей и т. д.
Схема расположения автоматов в квартирном щитке
Видов их множество. В нашем случае понадобится бокс на 36 модулей. Есть такие, внутри которых могут быть места для счетчика и отдельно — для автоматов и других устройств, прикрепляющихся к DIN-рейке, или только для крепления на DIN-рейку. Вариантов масса. Чтобы выбрать нужный щиток, необходимо составить список всего оборудования, которое будет установлено внутри, и проконсультироваться с продавцом в магазине.

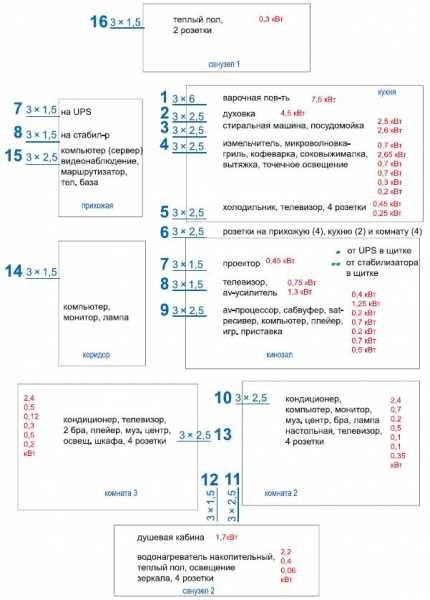

Пример расчета количества зон и мощности электроприборов
Если электрощиток внутренней установки, то для подведения к нему большого количества проводов выдалбливаются широкие штробы, способные вместить пучок кабелей. Для наружного — соответствующие по размерам короба или достаточное количество пластиковых труб. Для введения проводов внутрь пластикового электрощитка на боковых панелях по периметру находятся отверстия, прикрытые выламывающимися лючками. В металлическом щитке есть уже готовые отверстия: вверху — для входящих кабелей, внизу — для выходящих. Провода в местах входа и выхода щитков в таких боксах защищены при помощи сальников или муфт. Если металлический ящик с герметичной крышкой, то установка муфт обязательна.

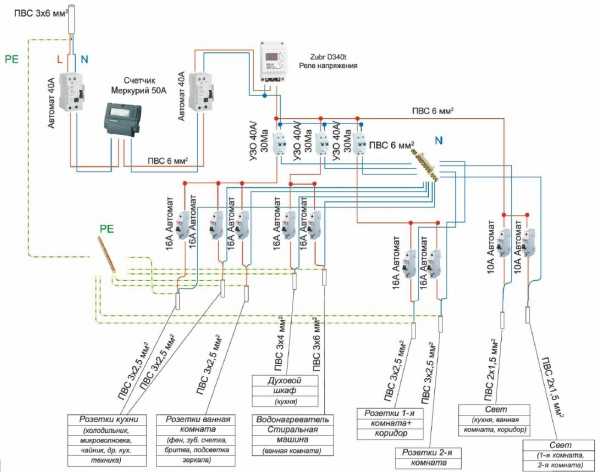

Однофазная электрическая схема отдельной квартиры
Наружный электрощиток крепится на стене при помощи дюбель-гвоздей или шурупов. Внутренний можно прикрепить также за заднюю крышку и дополнительно прихватить по краям гипсовым клеем или алебастром. После того как щиток установлен на месте и в него введены провода, наступает черед электроустановочной аппаратуры. Внутри любого бокса есть специальные штырьки для крепления DIN-рейки. Счетчики могут монтироваться на эту рейку или специальное место внутри щита на обычный крепеж: винты или шурупы.

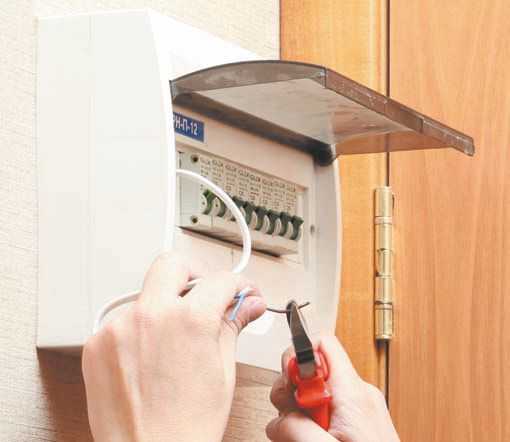

Наружный пластиковый бокс на 8 автоматов, расположенный возле входных дверей
Устанавливать автоматы очень легко: достаточно вставить их на DIN-рейку до щелчка — и устройство надежно зафиксируется на планке. Чтобы снять или передвинуть автомат, достаточно выдвинуть его ушко отверткой — устройство снимется с крепления. Электрощиток, который подойдет для установки устройств, изображенных на нашей схеме, имеет 3 DIN-рейки по 12 модулей каждая. На первую сверху планку слева ставится входной двухполюсный автомат на 40 А. К двум его полюсам подключаются соответственно фаза и ноль. На автомате будут показаны символы, указывающие, какой проводник к чему подключать. Рядом с автоматом справа от него устанавливается счетчик.

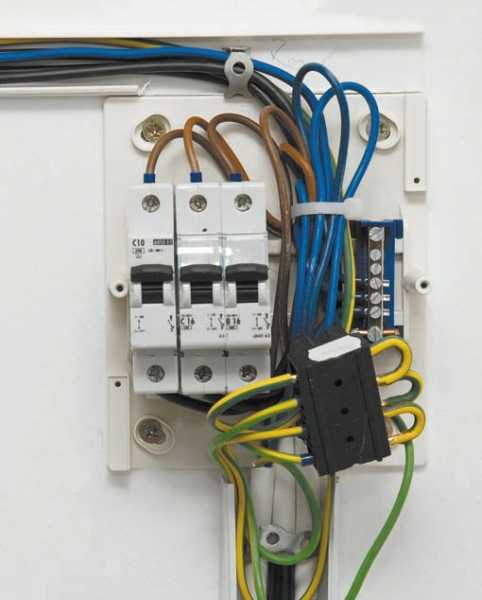

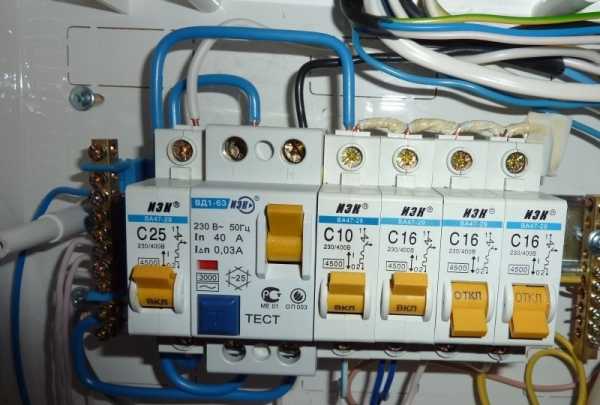

Небольшой щиток на 3 автомата со снятой панелью: провода заземления соединены вместе при помощи специальной клеммы, нолевые (синего цвета) — при помощи шины, расположенной справа от автоматов
Примечание. Устройства в щите можно ставить в какой угодно последовательности — это неважно, лишь бы они соединялись между собой правильно. Однако гораздо удобнее, когда они располагаются друг за другом в такой же последовательности, что и на схеме.
Если у вас нет допуска к установке, то подключать щит не стоит — этим займется специалист. В случае когда вы все-таки подключили его самостоятельно, необходимо показать щит дежурному электрику, который все проверит и поставит пломбы на счетчик.
Пластиковый бокс внутренней установки: панель прикрывает внутренние соединения, оставляя открытой лицевую сторону автоматов
Примечание. Потреблять больше энергии, чем указано на счетчике, невозможно. Какой именно счетчик будет стоять на квартиру, выбирает организация (ЖЭК). Например, если на приборе написано, что он рассчитан на 5–40 А, то больше, чем 8,8 кВт, потреблять будет невозможно. Счетчик просто отключит вас.
Сразу за ним стоит двухполюсный автомат на 40 А, аналогичный тому, что установлен перед счетчиком. По правде говоря, этот автомат — явный перебор, он просто дублирует работу первого ВА. Однако если хочется перестраховаться, то можно его поставить. Место на первой DIN-рейке закончилось, теперь нужно переходить на среднюю. Первым слева на средней полке устанавливается реле напряжения. Это такой хитрый прибор, который следит за крайними значениями напряжения и ведет учет его бросков. По сути, он дублирует работу ВА, разрывая цепь, если вдруг сила тока начинает повышаться или понижаться выше или ниже установленных значений. Кроме того, реле показывает, когда именно и насколько менялось напряжение. Этот дополнительный прибор контроля необязателен, но очень полезен, если в квартире установлена дорогая электронная аппаратура.
Пластиковый наружный щит на 36 автоматов
Следующие на очереди — УЗО. После реле напряжения общая линия разбивается на 3 зоны, каждую из которых контролирует одно УЗО. Поскольку автомат, стоящий в цепи перед данным устройством, рассчитан на номинальную силу тока 40 А, то и УЗО ставится с таким же показателем. Порог срабатывания у всех таких 3 устройств — 30 мА, что, в принципе, нормально. Однако УЗО, которое отвечает за ванную, лучше поставить с порогом 10 мА. Не стоит устанавливать одно такое устройство на подключение духового шкафа и стиральной машины с водонагревателем на кухне. Лучше разбить эти приборы на разные УЗО. Средняя DIN-рейка занята, теперь нужно переходить на нижнюю. Вся нижняя планка занята однополюсными ВА. Их всего 9, так что места хватит с избытком. Каждый из этих автоматов отвечает за определенную часть цепи.

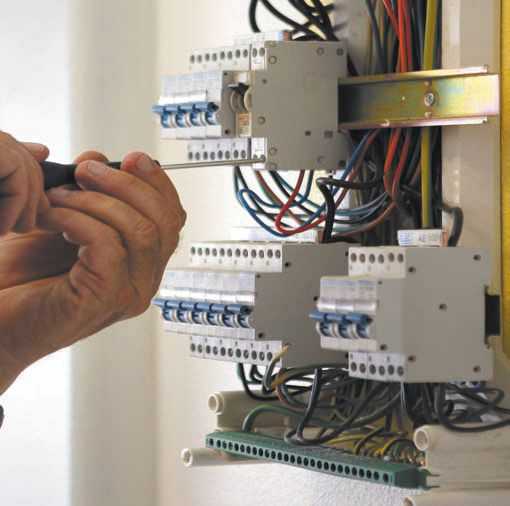

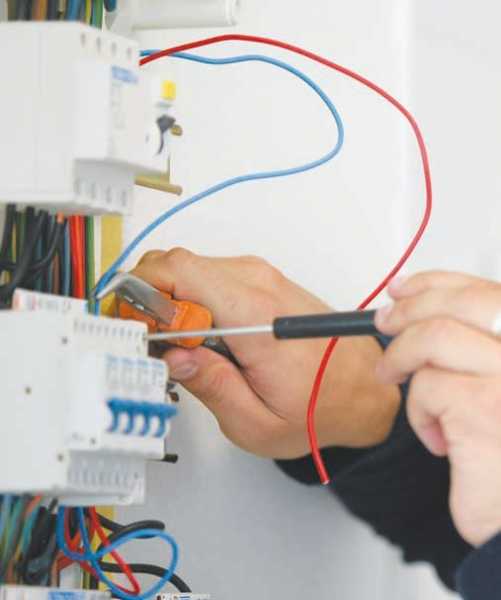

Провода соединяются с контактами автоматических выключателей при помощи винтовых зажимов
Например, первый и второй слева стоят на 2 группы розеток в кухне. Это правильно, поскольку кухня — самый мощный потребитель, в ней располагается масса электроприборов. Еще 2 автомата контролируют силовую нагрузку в ванной комнате, так как в ней располагается серьезное силовое оборудование: водонагреватель и стиральная машина. Эти приборы подключены не через розетки, которых в ванной должно быть меньше, а через распределительные коробки и клеммы. Последние 2 автомата в ряду по 10 А установлены на освещение, которое разбито на 2 зоны: жилые комнаты и прочие помещения — ванная, кухня, коридор и туалет.

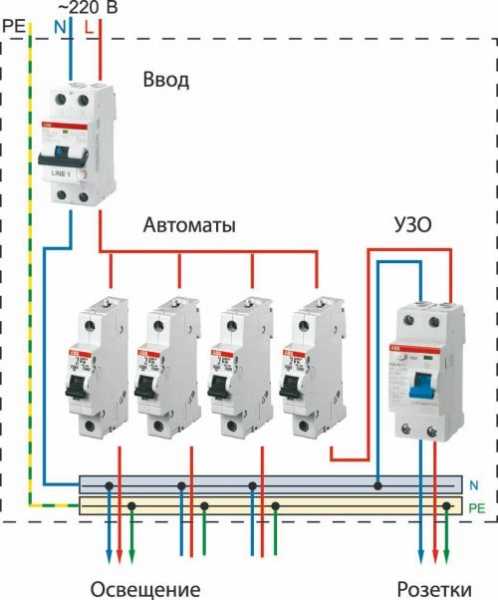

Простая схема квартирного щитка, внизу изображены 2 шины: синим цветом обозначена нолевая (N), желтым — заземления (PE)
На схеме показано, что на входе стоит двухполюсный автомат. Затем квартирная сеть разбивается на 2 основные зоны: освещения и силовую. УЗО и автоматом перед ним защищается силовая зона, дополнительно разбивается на 3 части и УЗО не контролируется зона освещения. После того как автоматы и прочие устройства становятся на свои места, необходимо соединить их между собой и сетью. Такое соединение происходит только при отключенном входящем кабеле. Начинать следует с того, что внутри щита устанавливаются 2 шины на специальные подставки, которые должны использоваться обязательно. В пластиковом или металлическом боксе такие шины устанавливаются в свободное место на изолирующие подставки. Эти шины служат для соединения вместе нулевых и заземляющих проводников, поскольку вся аппаратура после УЗО соединяется вместе только фазовыми проводниками.
Контакты автоматических выключателей соединены гребенкой из одножильного провода
Шины должны стоять свободно, чтобы было место для подходящих проводов. Подбирать шину необходимо по количеству проводов, подходящих к ней. В данном случае лучше выбрать шину с 14 отверстиями, чтобы иметь 2 про запас. Соединять устройства между собой лучше всего при помощи однопроволочных жил, поскольку они хорошо фиксируются на месте и не требуют установки на оголенную часть специальных наконечников. Для соединения полюсов автоматов между собой можно использовать специальную однополюсную шину-гребенку; если такой нет, то просто скрутить провода.
Выполнить соединение электроустройств несложно, если внимательно читать схему и не торопиться с подключением. Следует обратить внимание, что 2 крайних справа провода на схеме, ответственных за освещение, не имеют заземляющих проводов. Если нет люминесцентных светильников с заземляющим контактом, это нормально. Когда есть, на освещение придется ставить трехжильный провод и подключать заземляющий проводник к общей шине заземления.

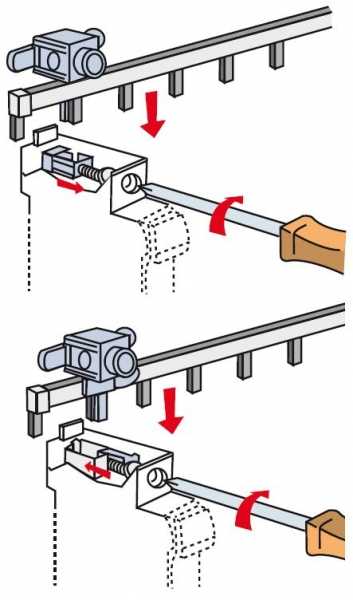

Полюса автоматов соединяются при помощи специальной гребенки, рассчитанной на однофазную сеть
После того как аппаратура соединена между собой, подключаются входящий кабель и отходящие к зонам питания провода. Последний шаг: подписать каждый автомат — к чему именно он относится. Для этого есть специальные окошечки. Если таковых нет, то надписи делаются на пластиковой крышке щитка, которой накрывается внутренняя часть короба. Завершающий штрих — включение квартирного электрощитка. После этого надо проверить питание на всех проводах при помощи индикатора.
Присоединение нолевого провода к контакту четырехполюсного автомата
Несколько рекомендаций по сборке квартирного электрощитка:

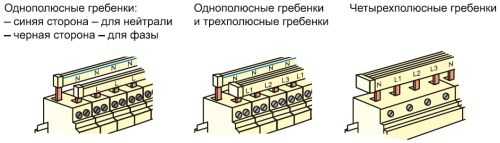

Виды гребенок
Квартирный электрощиток — не единственная проблема, с которой может столкнуться домашний электрик. Ведь есть еще и этажный электрощиток, в котором, по идее, хозяйничать домашнему мастеру нельзя, но иногда приходится. Монтировать такой ЩЭ вряд ли придется, но если всерьез заняться модернизацией электричества в квартире, то оставлять его без внимания нельзя. Большого прока в ультрасовременном оборудовании внутри квартиры не будет, если питающий кабель в ЩЭ сделан из алюминия пенсионного возраста, а контролирует подачу энергии единственный пакетный выключатель на 25 А явно не последней модели.
Этажный щит: нолевой и защитный проводники объединены в один (система TN-C)
Разберемся, что происходит в ЩЭ, который, как правило, заперт на замок, а ключ находится у дежурного электрика. Это разводка проводки от одного питающего электрощитка на несколько квартир. Принцип такой же, как и у водопровода — один стояк на подъезд, от него идут ответвления к каждому пользователю. Правда, электричество потом возвращается в виде ноля, а водопровод заканчивается канализацией. Сразу следует предупредить: если нет допуска к щиту, то лезть в него не стоит, разве что автомат отрубит электричество и нужно будет включить его снова. Все работы должен делать электрик из ЖЭК.

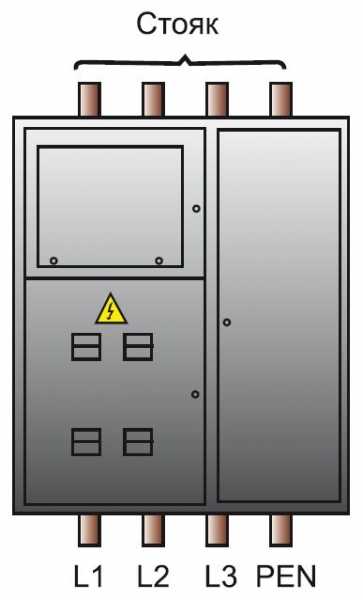

Схема этажного щитка
Единственное, чего можно добиться, — это прикупить материалов и добиться модернизации от ЖЭК. Электрик будет делать, а вы — смотреть. ЩЭ должен соответствовать квартирному щитку если не по оборудованию, то хотя бы по мощности и надежности. Внутри щита наблюдается картина, которая заставит ужаснуться кого угодно. Это спутанные комки проводов непонятного сечения, соединенные вместе самыми разнообразными способами, полуистлевшая изоляция, ветхие автоматы в корпусах, покрытых трещинами. Все это аккуратненько прикрыто пылью, вызывающей ностальгию (или аллергию) по советским временам.
Как правило, разобраться, какой кабель к чему относится, невозможно — на них отсутствуют бирки и надписи. Кабель, ведущий в квартиру, выявляется долгими экспериментами по отключению входного автомата и тыканьем пробником по всем контактам или приблизительно угадывается по направлению. Можно поступить так: составить схему, что именно нужно сделать, прикупить материалов и договориться с электриком о выполнении работы. Лучше всего скооперироваться с соседями, чтобы переделать весь щит.
Современный этажный щит
Необходимые действия:
Есть еще один способ, как радикально заменить все оборудование в этажном электрощитке. Если счетчик переносится в квартирный электрощиток, то в этажном можно поставить рубильник с плавкими вставками или даже без них. Главное — чтобы ЖЭК согласился с этим.
