Листогибочный станок своими руками: Чертежи

Автор admin Опубликовано Янв 25, 2020

Листогибочный станок изготавливается в том случае, если есть необходимость в постоянной работе с металлическими листами различной толщины. Для единоразовых задач существуют специальные техники, как согнуть жесть или листовой металл с помощью подручных инструментов. Приступая к созданию собственного станка нужно хорошо рассчитать, какое количество времнени и сил есть в распоряжении для осуществления задуманного проекта.

Сейчас читают:

Советы

Растения, которые не обрезают осенью

Советы

Пять трендов в обустройстве освещения

Советы

Баня-бочка — аргументы «за» и «против»

Советы

Зачем требуется и как используется измеритель влажности…

Оглавление:

Table of Contents

Виды ручных листогибов

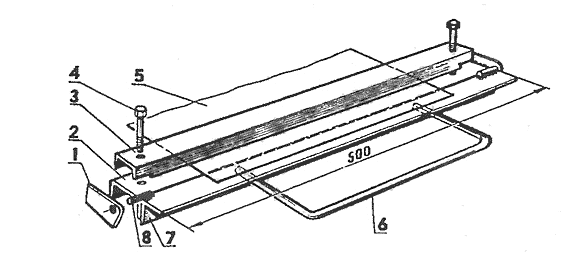

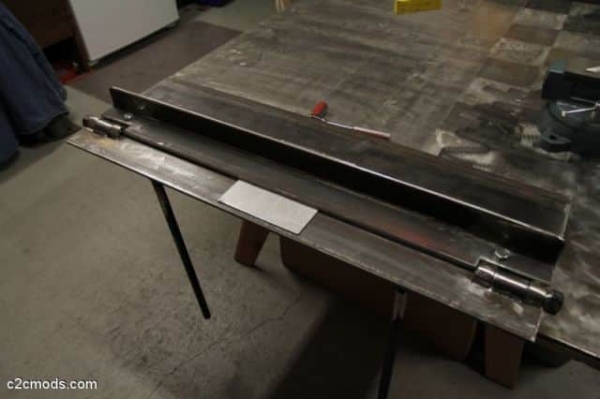

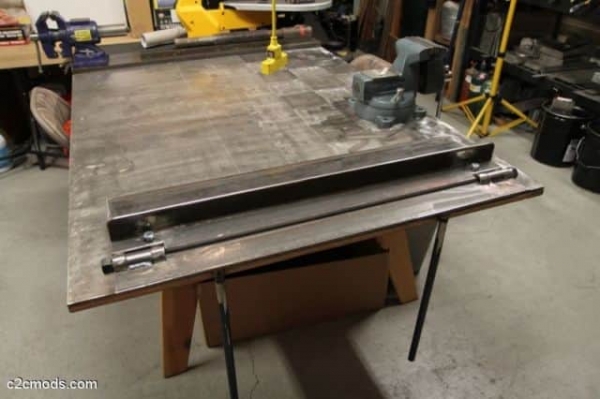

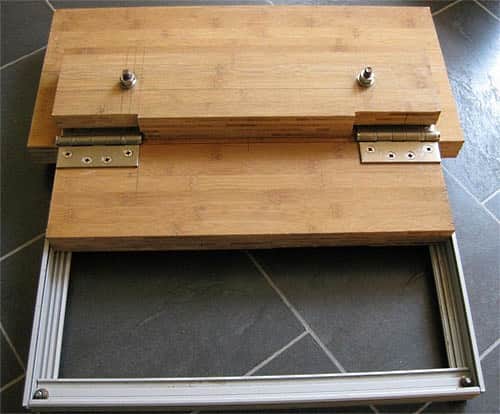

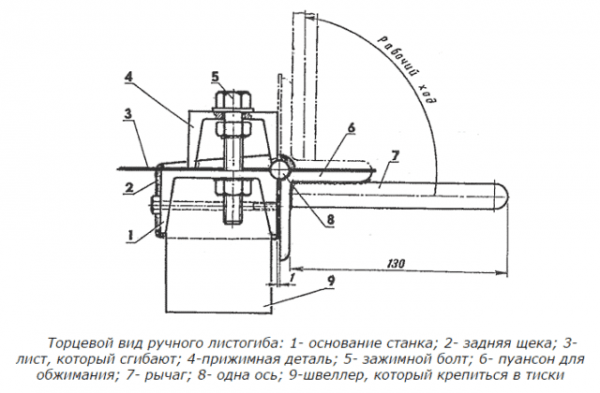

Для домашнего пользования наиболее часто используются поворотные листогибы. Они работают по такому принципу: металлический лист кладется между двумя фиксирующими плоскостями, одна из которых выступает за поверхность другой и имеет поворотный механизм.

Листогибочный станок своими руками: Чертежи

Prev
1of1
Next

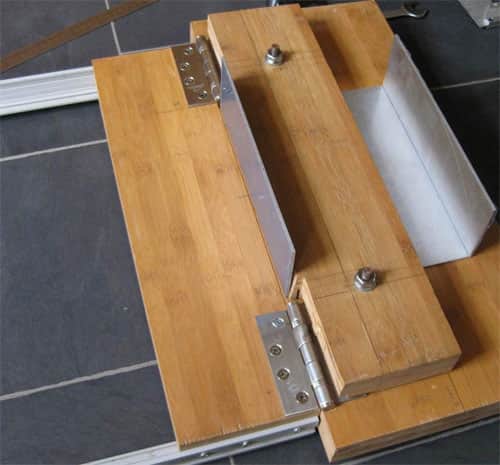

Как правило, этот поворотный механизм расположен на нижней плоскости и при её поднятии, находящийся под прижимом верхней плоскости металлический лист начинает изгибаться.

Prev
1of1
Next

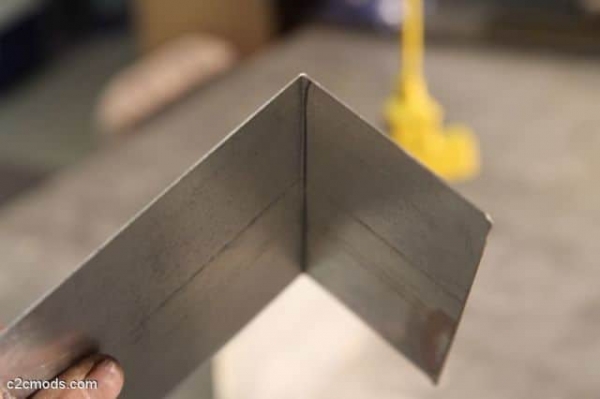

Преимущество такой конструкции в относительной простоте изготовления и достаточно высокой производительности при использовании жести небольшой толщины. Главный недостаток такой конструкции в том, что она может выполнять изгибы металла ограниченной толщины и наиболее подходит для работы с угловыми изгибами. Согнуть материал по дуге с помощью такого станка будет очень проблематично.

Prev
1of1
Next

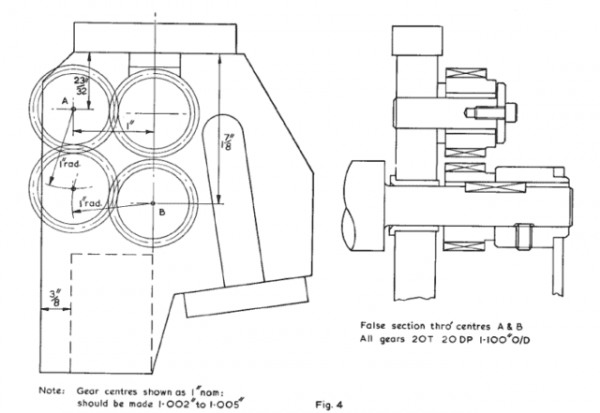

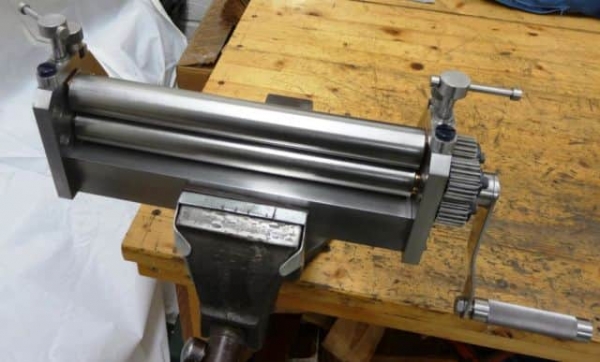

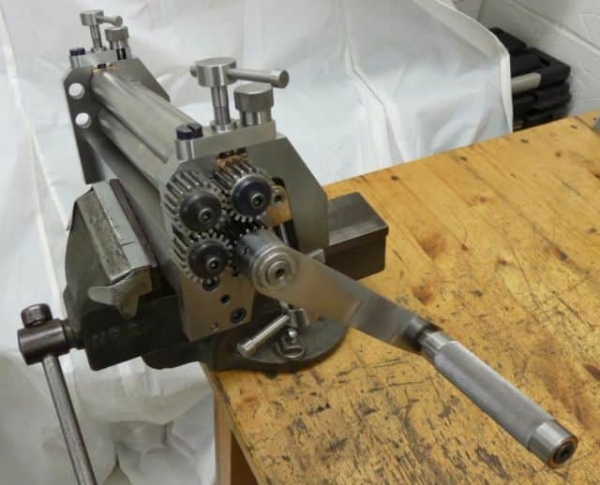

Если есть необходимость получить плавные изгибы толстого листового металла, то для такой работы портебуется ротационный листогиб. В его основе лежит система валков, которые расположены на определенных регулируемых расстояниях друг относительно друга и позволяют согнуть даже листы достаточно большой толщины.

Prev
1of1
Next

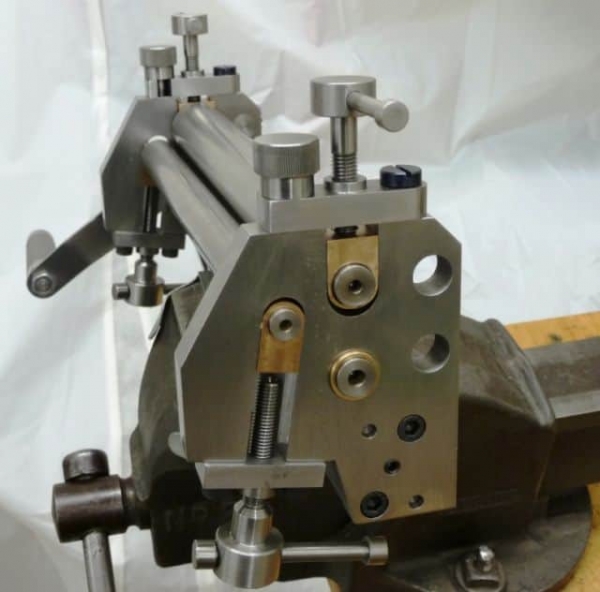

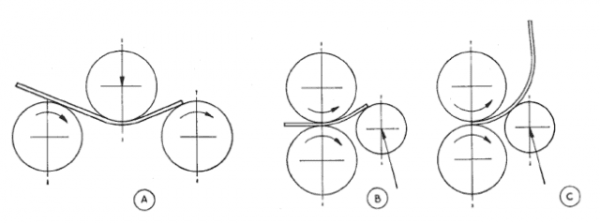

Валки могут быть установлены в различных положениях, чтобы достичь максимально эффективной работы при выполнении округлых изгибов определенного радиуса для металла той или иной толщины

Prev
1of1
Next

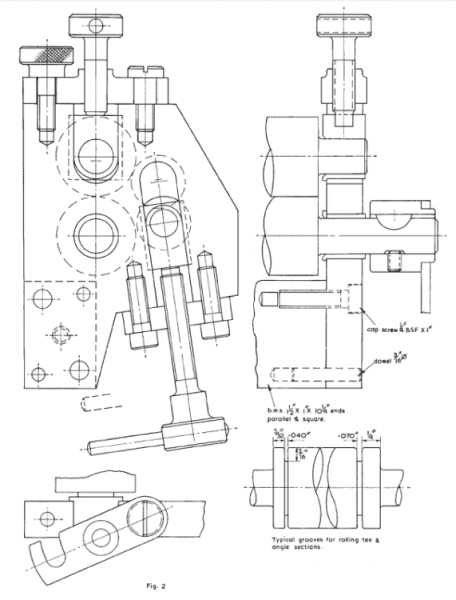

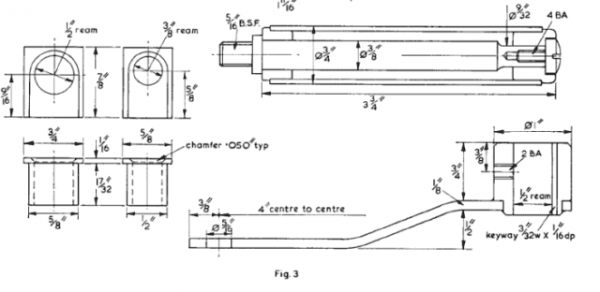

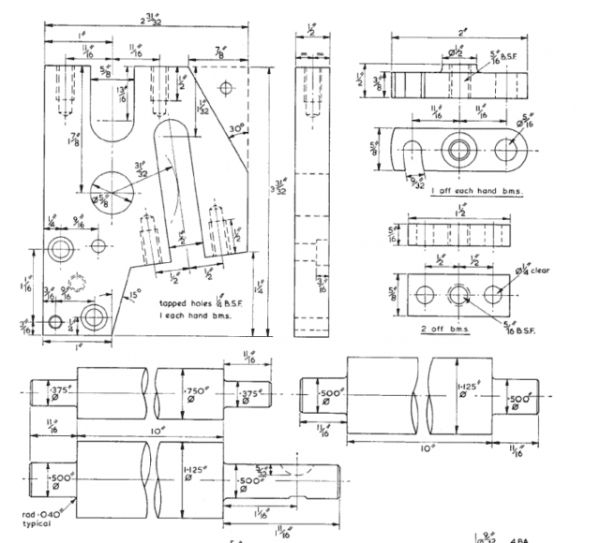

Так как при выполнении большинства работ с металлом достаточно простого поворотного листогиба, далее будет подробно рассмотрена технология изготовления такого ручного станка. В конце обзора можно будет также увидеть и скачать чертежи указанного выше ротационного листогиба.

Пошаговая инструкция по изготовлению листогиба своими руками

Prev
1of1
Next

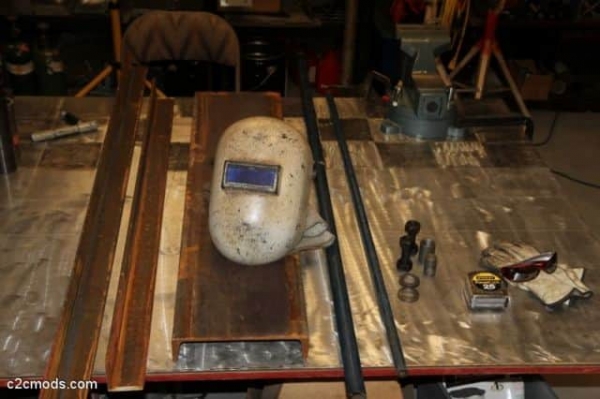

Для создания такого станка потребуются:

Швеллер шириной 25 см

2 прочных металлических уголка из стали потолще, две трубы диаметром ½ дюйма и 3/4 дюйма

2 3/4-дюймовые гайки

2 3/4-дюймовые резьбовые пробки

2 3/4-дюймовые муфты

2 3/4-дюймовые металлические шайбы

2 болта для фиксации стальных уголков (на фото их нет)

Prev
1of1
Next

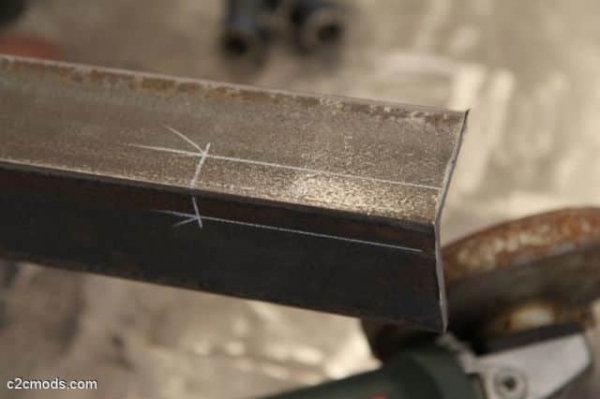

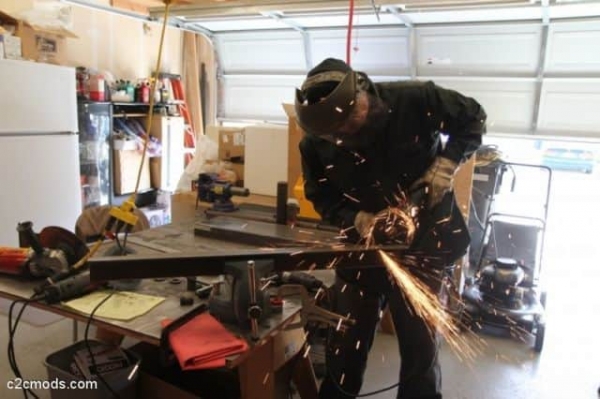

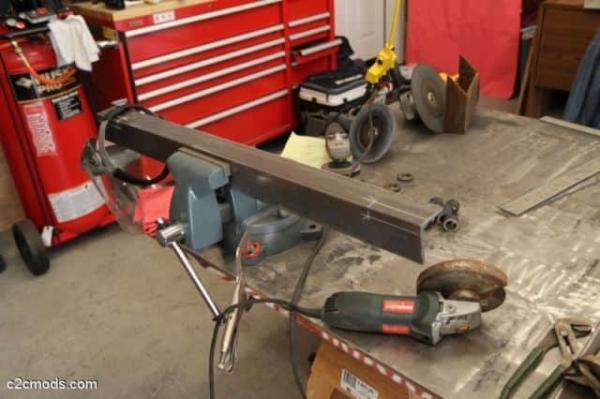

Для начала с швеллера была снята вся ржавчина и сделаны замеры и вырезы в тех местах, где будут размещены петли.

Prev
1of1
Next

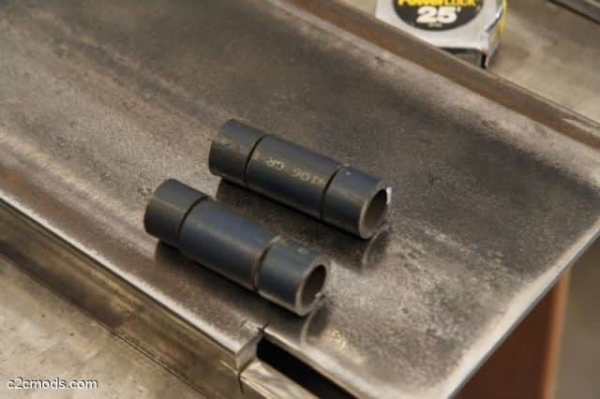

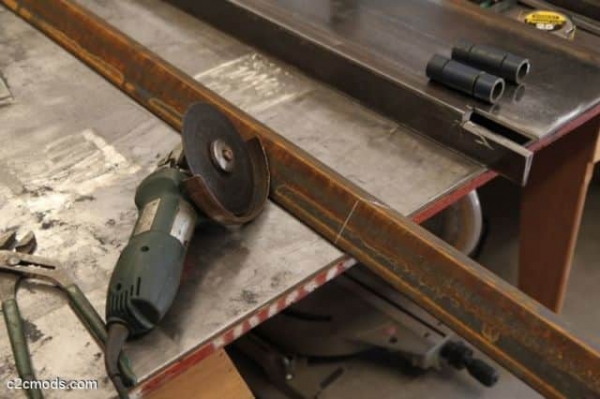

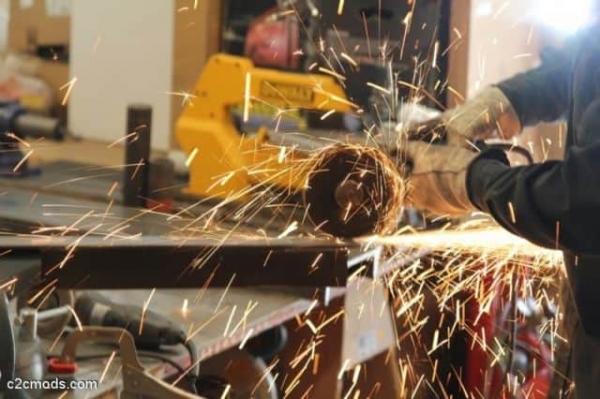

Далее небольшие отрезки 3/4-дюймовой трубы были отрезаны для того, чтобы затем сделать из них петли.

Prev
1of1
Next

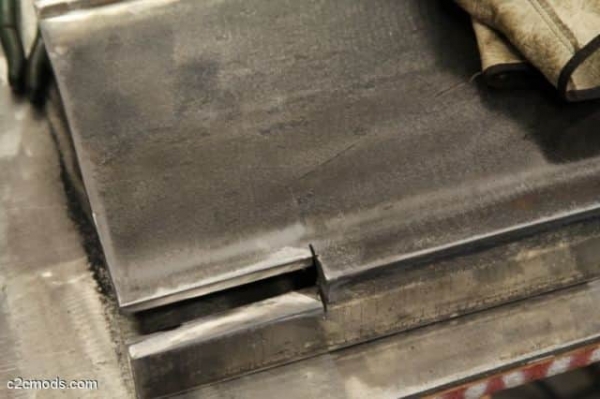

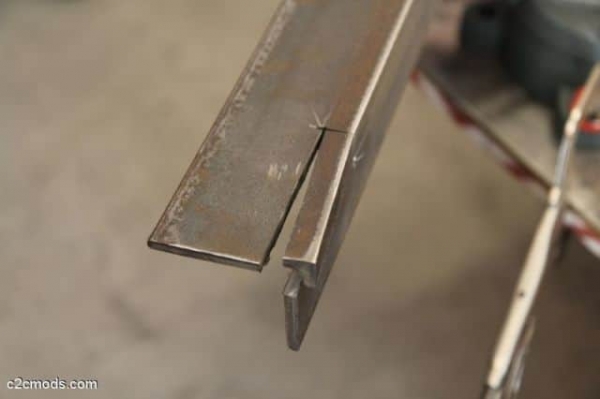

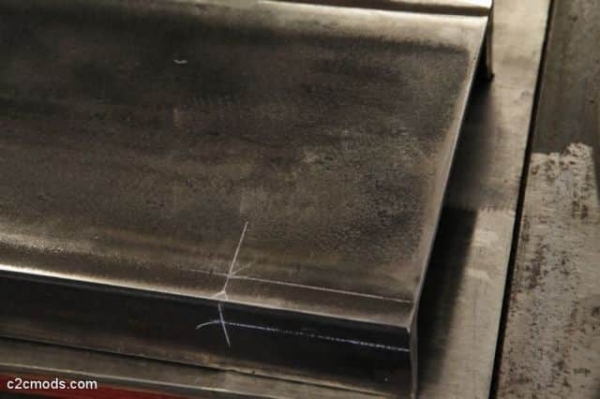

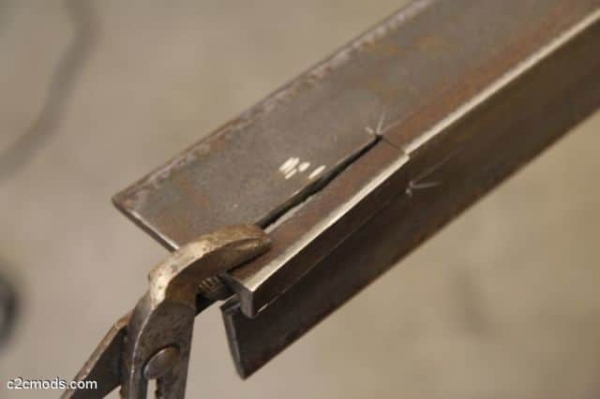

Такие же запилы, как в швеллере, нужно выполнить и в металлических уголках

Prev
1of1
Next

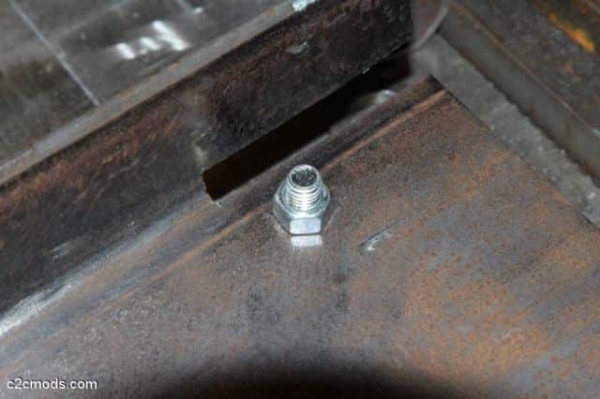

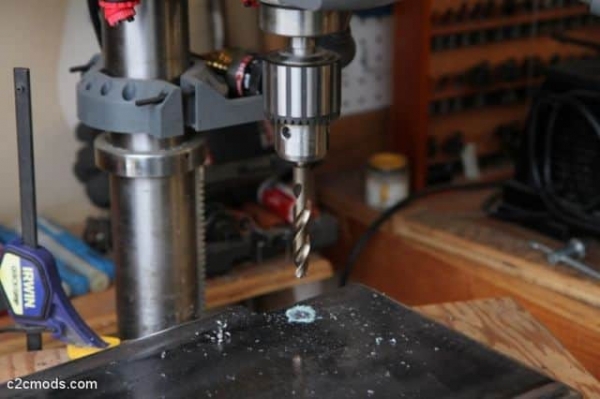

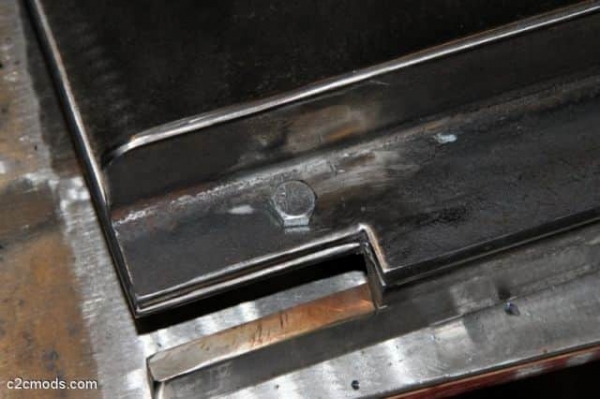

Затем сверлятся отверстия под фиксирующие болты в швеллере и одном из уголков.

Prev
1of1
Next

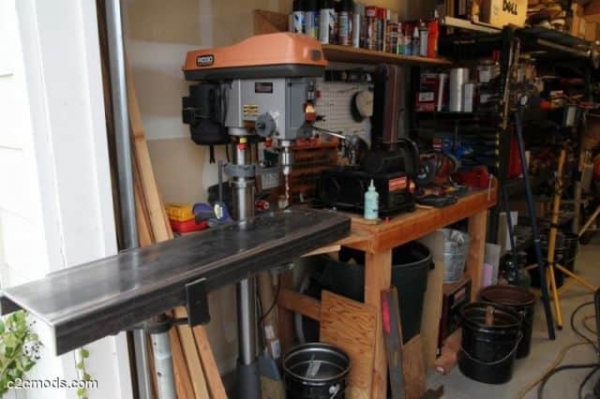

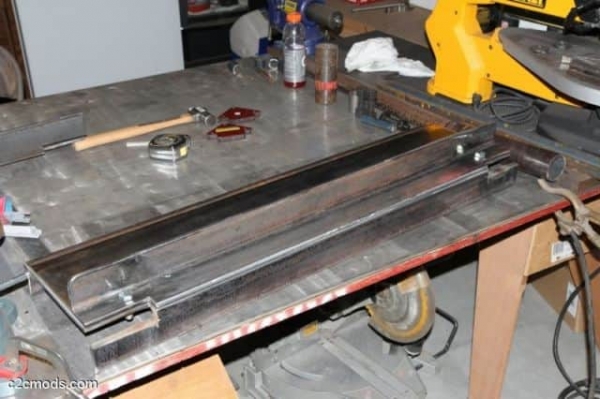

После чего уголок скрепляется со швеллером. Это соединение не должно быть очень тугим, так как между данными двумя деталями затем будет укладываться металлический лист, который нужно будет согнуть.

Prev
1of1
Next

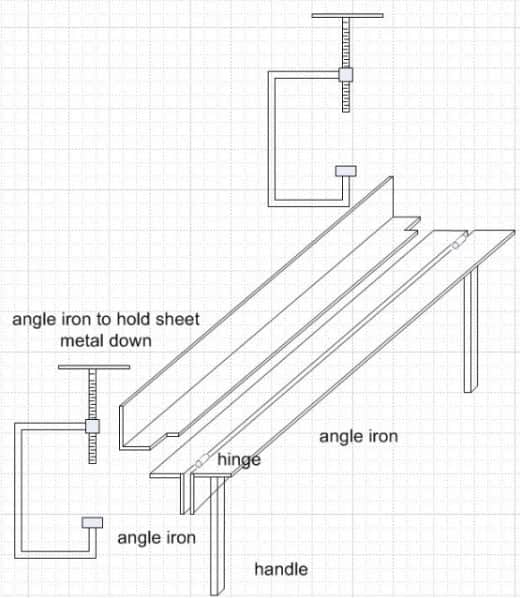

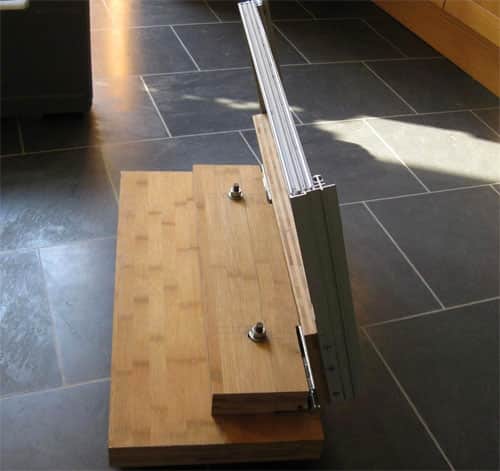

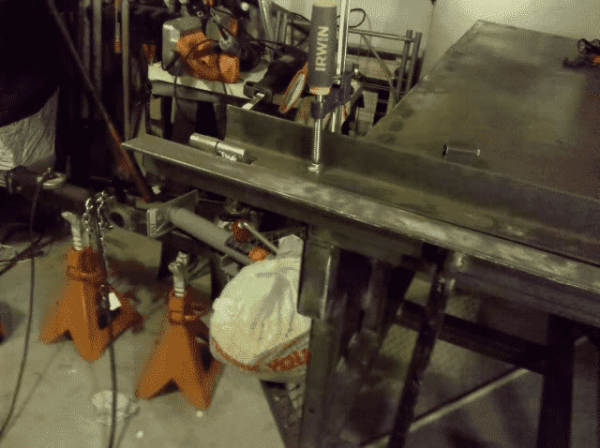

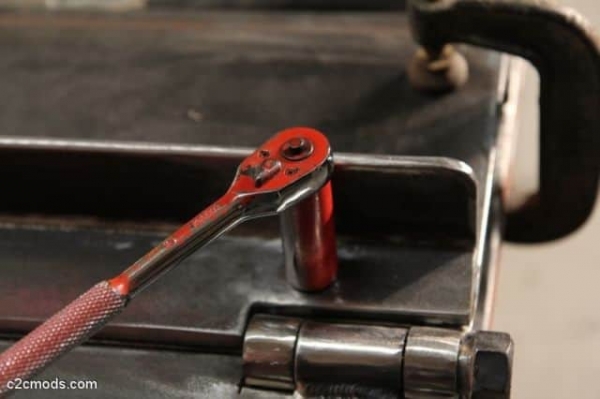

Если нет возможности или времени выполнять прижим с помощью болтов, для этих целей можно использовать струбцины, как в этом примере:

Prev
1of1
Next

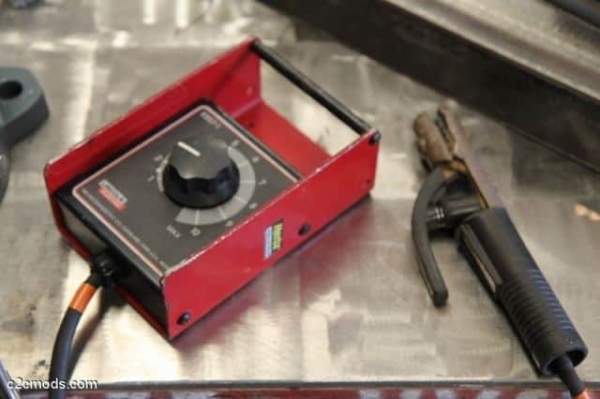

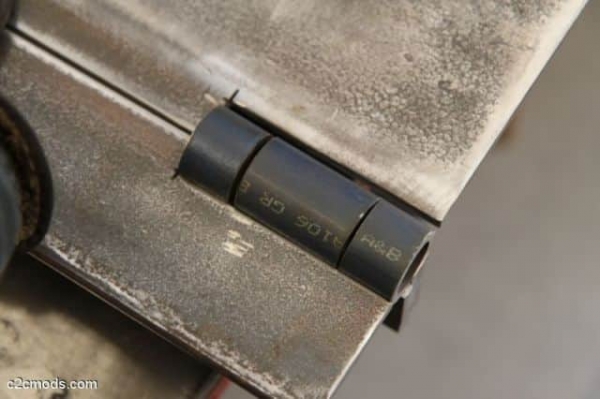

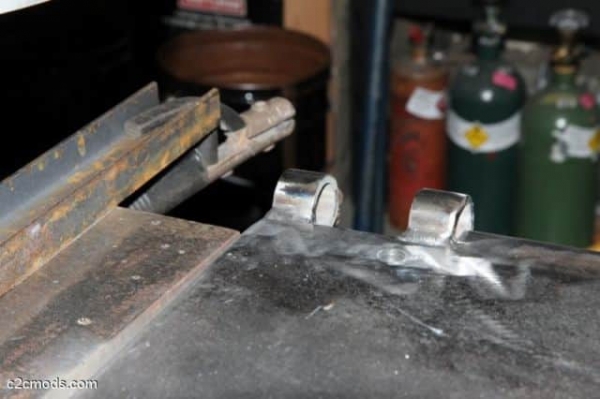

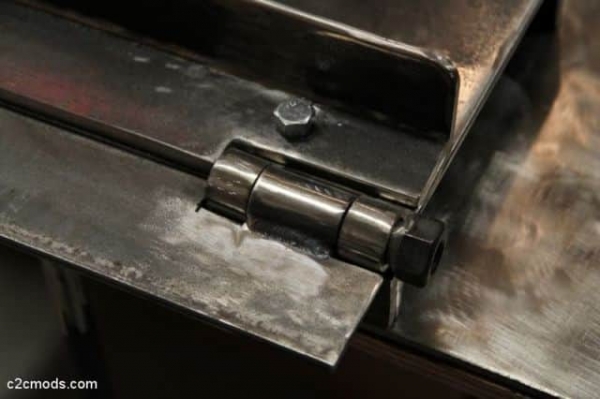

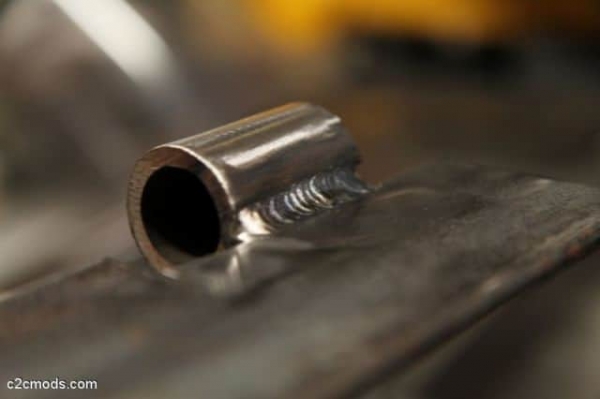

Далле следует изготовление петель. Для этого нужно правильно приварить метллические отрезки трубы 3/4 дюйма. От того, насколько ровно они будут установлены зависит точность работы станка в дальнейшем.

Prev
1of1
Next

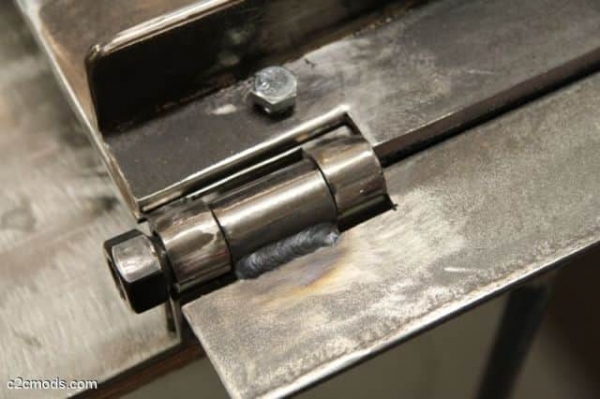

Боковые меньшие трубки крепятся к швеллеру, а центровой длинный отрезок — ко второму уголку.

Prev
1of1
Next

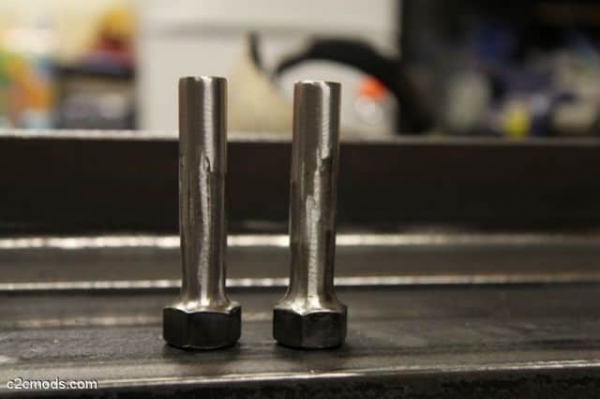

Теперь нужно изготовить оси для работы петель. Они сделаны из трубы диаметром ½ дюйма, приваренной к 3/4-дюймовым гайкам.

Prev
1of1
Next

В качестве ручек были взяты две трубы по 75 см, на концы которых были приварены 3/4-дюймовые резьбовые пробки, а 3/4-дюймовые муфты нужно приварить ко второму уголку снизу.

Prev
1of1
Next

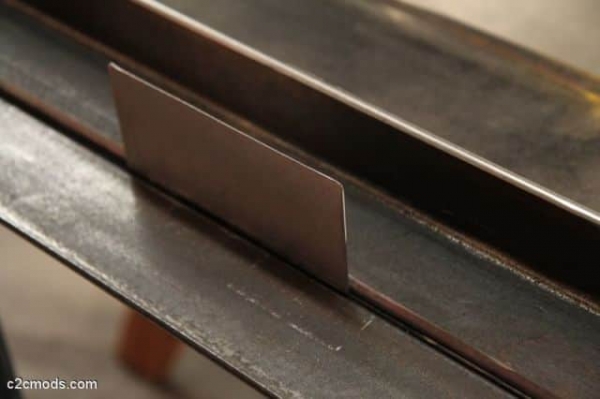

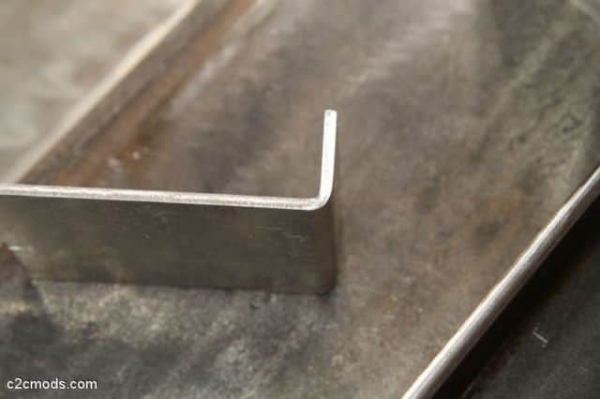

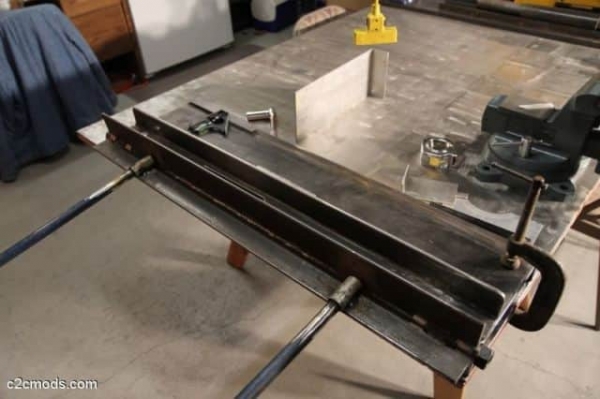

Для установки листа нужно фиксирующие болты ослабить на необходимое расстояние. После закладки листа болты снова зажимаются и выполняются поворот второго швеллера вверх с помощью ручек.
