Кладка печи своими руками: подробное руководство + порядовки со схемами и чертежами
Печка – многофункциональное, сложное в техническом смысле сооружение. В его пределах происходит переработка топлива, получение тепла и отвод продуктов горения наружу. Если планируется кладка печи своими руками, требуется неукоснительно соблюдать веками выверенные на практике правила, гарантирующие нормальную работу агрегата.
Желающие узнать, как идеально построить кирпичную печку, у нас найдут подробную информацию по всем важным вопросам, интересующим самостоятельного мастера. В представленной статье в тончайших подробностях приведена технологическая специфика сооружения, скрупулезно перечислены основные постулаты печников и значимые нюансы.
Предоставленные нами сведения окажут действенную помощь в возведении кирпичной печи. Все ее составляющие станут безупречно справляться с обязанностями, и само сооружение прослужит долгие годы без нареканий. В помощь домашним умельцам нами подобраны порядковые схемы, фотоизображения, видео-рекомендации.
Оглавление:
Конструктивные компоненты печей из кирпича
Прежде чем приступить к строительству печки, следует определиться с ее назначением. У отопительных, варочных и сушильных агрегатов есть значительные конструктивные отличия, которые изначально нужно учесть. Имеется обоснованная разница и в порядовках, разработанных печниками для точной кладки кирпичей.
Существует множество печных конструкций, которые можно условно разделить на группы по назначению:
Галерея изображенийФото из По назначению кирпичные печи подразделяются на отопительные, варочные и универсальные. Отопительные используются только в обогреве домов К традиционным отопительным агрегатам, сооружаемым из кирпича или камня, относятся камины, печки-голландки и их модернизированные варианты К группе отопительных печей относятся печки с лежанкой, используемые для обогрева, отдыха и сушки Для приготовления пищи в загородных домах, не имеющих подключения к газоснабжению, устанавливают варочные печи В универсальных печных конструкциях варочная чугунная панель со съемными конфорками дополняет отделение для обогрева Популярной разновидностью универсальных агрегатов является русская печка. В ее конструкции две топки, отделение для готовки закрывают заслонкой Печи с вмонтированными в конструкцию или отдельно пристроенными котлами осуществляют подготовку теплоносителя для автономной системы и подогревают воду для бытовых нужд В отдельную группу стоит выделить печки каменки для русской парильни. Обычно это небольшие агрегаты с высокой теплоемкостью Отопительная печь с фигурной отделкойТрадиционный отопительный агрегат – каминПечь с лежанкой для обогрева и сушкиВарочная печь в частном домеУниверсальный отопительно-варочный агрегатРусская беленая печка с заслонкойКирпичная печь с емкостью для горячей водыПечка каменка в русской бане
Дачные домики, как правило, не имеющие подключения к централизованным теплосетям, преимущественно обустраивают универсальными варочно-отопительными агрегатами. Тыльной стороной их разворачивают в жилые помещения, лицевой – в кухню. С лицевой стороны обычно располагают варочную панель и основные печные приборы.
Предположим, что нас интересует именно универсальный вариант, со строительством которого и будем тщательно разбираться. Как и все виды печей, она состоит из фундамента, массива, включающего топку с принадлежащими ей приборами и воздуховоды, и дымохода.

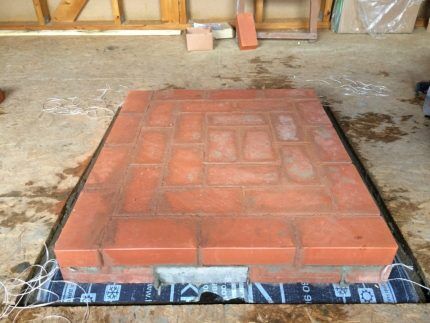

Фундамент: особенности устройства
Основание, на которое предстоит устанавливать печку, всегда сооружают отдельно от фундамента дома.
Этот факт обоснован рядом веских причин:
К тому же сооруженную на отдельном фундаменте печь легче ремонтировать, проще модернизировать и перестраивать при необходимости.
Фундамент печки делают из бута или кирпича, используя в качестве соединяющего состава известковый или цементный раствор. В строительстве основания запрещено использование глиняной смеси, т.к. она быстро разрушается в постоянно обладающих некоторой влажностью грунтах.
Для строительства кирпичной печки подходит монолитное бетонное основание. Несущую способность его обязательно требуется рассчитать перед устройством по формулам армированной ж/б плиты, перед сооружением печки такой фундамент усиливают металлическим уголком, проложенным по всем ребрам
Причем состав связующего раствора подбирают в зависимости от степени влажности подстилающих пород. Для устройства фундамента в маловлажных грунтах используют известковый или известково-цементный раствор, во влажных грунтах применяют только цементные составы.
В плане фундамент должен быть по минимуму на 5 – 7 см больше печи с каждой ее стороны. Глубина его заложения зависит от габаритов агрегата, в среднем это 0,75 м. Для одноэтажных дачек допустимо заглубиться всего на 0,5 м. Печь для двухэтажного дома должна стоять на фундаменте мощностью в 1,0 м.
На нашем сайте есть статья, где мы подробно рассмотрели процесс обустройства кирпичной печки для дачи. Подробнее — переходите по ссылке.
В плане печной фундамент должен быть больше сооружаемого агрегата по минимуму на 5 см с каждой из сторон. Перед кладкой массива печки фундамент необходимо закрыть гидроизоляцией
При строительстве фундамента из бута его не доводят до уровня пола, оставляя свободными 14 см. Это свободное пространство заполняется двумя рядами кирпича. Доложенный до уровня пола фундамент закрывают двумя слоями рубероида или толя для гидроизоляции. Вместо этих изоляционных материалов нередко используют слой в 2 см из глины или такую же по мощности цементную стяжку.
Массив печи: специфика сооружения
Основные компоненты печного массива – это корпус, топливник и дымообороты. В кладке корпуса и каналов, удерживающих дым внутри печи для увеличения теплоотдачи, используется полнотелый красный кирпич. Футеровку, т.е. внутреннюю облицовку топки, производят огнеупорным тугоплавким кирпичом.
Корпус с дымооборотами кладут на глинопесчаный раствор. В футеровке используют смесь шамотного порошка с огнеупорной глиной. Толщину швов во время кладки стремятся свести в минимуму. Максимальной толщиной в кладке корпуса и каналов считается 5 мм, в облицовке топки швы не должны превышать 2-3 см.
Отметим сразу, что корпус печи и футеровку нельзя перевязывать. Это должны быть две раздельные конструкции, т.к. они нагреваются до разных температурных уровней и расширяются, соответственно, по-разному.
Галерея изображенийФото из К массиву кирпичной печи относится топливник со смежными устройствами и приборами, а также дымообороты В обязанности топливника закладывается обеспечение оптимальных условий для процесса горения, для непрерывного поступления воздуха и переработки топлива при высоких температурах В массив универсальной дачной печки, применяемой для обогрева и для приготовления блюд, включают зону плиты с чугунной панелью Составляющей отопительной и универсальной печки являются дымообороты – каналы, по которым курсирует дым. Они увеличивают площадь нагрева Строительство массива кирпичной печиТопливник кирпичного отопительного агрегатаВарочная панель в конструкции дачной печкиКладка дымовых каналов из кирпича
Для кладки печи можно приобрести готовые шамотные и глинопесчаные смеси. Правда раствор из глины с песком без особых проблем можно приготовить самим. Пропорции глины и песка в таком самодельном составе подбирают в зависимости от жирности глины, доли варьируют в интервале от 1:0 до 1:3.
Важное условие, обеспечивающее прочность сооружения, — это соблюдение перевязки швов. Это правило предотвратит разрушение стенок. Перед выполнением кладочных работ красные кирпичи замачивают минут на 10 — 15 в емкости с водой, чтобы они не «тянули» воду из «связующего» раствора, огнеупорные просто протирают.
Во время кладки самостоятельному печнику следует:
Для того чтобы идеально построить печку из кирпича, как это делают опытные печники, надо предварительно набирать каждый ряд насухо. Примерив положение кирпичей без раствора, можно сразу увидеть ошибки. К тому же так проще разметить и выполнить прирезку.

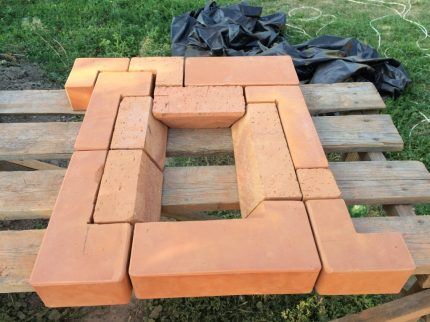

Для того чтобы не допускать промашек и ошибок во время кладки, опытные печники сначала раскладывают ряд насухо, т.е. без применения раствора. Проверив положение кирпичей, прирезав их согласно порядовке, затем укладывают на печь с раствором
Без сухой раскладки допускается укладывать только прямые ряды, не затрагивающие конструктивных частей, приборов и дымооборотов.
Труба: варианты и правила строительства
Дымовые каналы выкладывают из полнотелого красного кирпича. Для связки элементов в пределах чердака используют известковый или цементно-известковый раствор. Наружную часть трубы строят исключительно на цементном растворе, т.к. глиняный легко и быстро вымывается дождевой водой и растворяется зимними осадками.
По типу расположения трубы кирпичных печек делятся на три типа, это:
Небольшие печки для дачных домов строят преимущественно с насадными трубами, они меньше занимают полезного места. Дымовой канал должен быть точно вертикален и четко выдержан по размеру сечения и высоте.
На уровне пересечения трубой деревянного перекрытия устраивают разделку, уширение, закрывающее проем, но не прилегающее к возгораемым материалам. В зазор между трубой и перекрытием закладывает пропитанная глиняным раствором пакля или мягкий асбест.
Небольшие печки для дачных домов, которые владельцы решаются построить собственными руками, чаще всего оборудуют насадной дымовой трубой. Ее устанавливают на перекрытие печи
При кладке трубы над кровлей из кирпича формируют выдру — уширение, защищающее от стекания конденсата в канал. В пределах чердака дымоход штукатурят и белят, чтобы можно было сразу определить места утечек по появившимся в побелке трещинам.
На построенную трубу надевают металлический дефлектор – металлический колпак на ножках, оберегающий от затекания в канал атмосферной воды. Заодно это приспособление гасит искры, что крайне необходимо, если кровля выполнена гибкой черепицей или ондулином.
Нюансы выполнения отделки печки
Стенки печки, сложенной из хорошего кирпича, да еще и декорированной внешней стороной, необязательно отделывать: белить и штукатурить. Если на элементах кладки нет сколов и трещинок, при строительстве соблюдались вертикали с горизонталями, отопительное сооружение и так будет замечательно смотреться.
По печной кладке из качественного кирпича достаточно выполнить затирку и аккуратно расшить швы. Без лишней отделки отопительно-варочное сооружение выглядит лучше.
Если к печным стенкам все же есть претензии, на них наблюдаются дефекты, да и кладка неидеальна, тогда отделка очень нужна. Перед производством отделочных работ внешнюю поверхность тщательно швабруют, затирают куском кирпича для улучшения адгезии, после чего ждут ее просыхания.
Просушенный агрегат можно штукатурить, используя применяемый в кладке глинопесчаный раствор. Для увеличения прочности в состав позволительно добавить 1% асбестовой крошки. Отопительные варианты печек облицовывают изразцами – это самый надежный и газонепроницаемый, но и наиболее трудоемкий тип отделки.
Галерея изображенийФото из Кирпичные печи необязательно отделывать, если они безупречно сложены, а в кладке использовался качественный кирпич. Если есть дефекты, то сооружение лучше побелить Побелку можно отлично сочетать с частичной облицовкой печи. Оригинальный орнамент прекрасно смотрится на белом фоне В качестве бюджетной облицовки допустимо использовать сантехнический кафель или клинкерную плитку. Материалы не реагируют на высокотемпературное воздействие Самая дорогостоящая и респектабельная отделка выполняется узорчатыми изразцами. Это элитарный и очень эффектный вид отделки Побелка – типичный вид отделкиСочетание побелки с облицовкойБюджетная облицовка обычным кафелемРоскошная облицовка эффектными изразцами
Вероятные осложнения для печника
В сооружаемом по типовому проекту загородном доме обычно заранее предусмотрено расположение печи, вывод дымохода, удобные места для обслуживания и эксплуатации. Намного сложнее устроить отопительно-варочный агрегат в доме, строящемся по индивидуальной идее. Еще сложнее, если дом уже построен.
Бывает так, что после выбора удачного, на взгляд хозяина, местоположение печи, и даже после строительства фундамента, вдруг обнаруживают, что дымоход будет пересекать балку перекрытия или стропилину. Как поступить в такой ситуации?
Выход из положения в этом случае связан с двумя непростыми и довольно дорогостоящими вариантами. В первом из них придется перебирать перекрытие и менять положение балок и стропильных ног, во втором – рушить и заново сооружать фундамент печки.
Для того чтобы исключить подобные неприятности, перед разметкой и строительством фундамента в построенном доме следует определить, не нарушит ли дымоход целостности существующих уже конструкций. Если есть возможность и доступ к еще не обшитым балкам, надо отвесом проверить точное положение компонентов размечаемой печи.
Если в строящемся своими руками доме кирпичную печь удобнее всего поставить именно в месте, проекция которого пересекает элементы кровельной системы, лучше сместить их. Вообще, из всех вариантов желательно выбрать тот, который будет проще и дешевле в реализации.
В проектировании печи и подборе подходящей модели следует учитывать следующие правила:
Галерея изображенийФото из Подбор вида печи для обустройства загородного дома или дачи зависит от назначения, общего обогреваемого объема и технических характеристик ограждающих конструкций (потолка/пола/стен) Обязанность печей заключается в полноценной компенсации теплопотерь в обслуживаемых помещениях. Нет смысла строить большую печь для обогрева небольшой дачи В подборе наиболее подходящего места под строительство печи нужно стремиться к тому, чтобы расположить его возле внутренней капитальной стены Рекомендовано печь в частном доме располагать так, чтобы она обогревала одновременно несколько помещений. Обслуживаемых комнат не должно быть больше трех Для идеального подбора печи необходимо провести предварительные расчеты. Если полученная в результате вычислений теплоотдача превысит теплопотери на 15 %, следует искать другой вариант Для беспрепятственного распространения тепловой энергии печь должна стоять открыто, доступ ней должен быть свободен со всех сторон Нежелательно устанавливать печь рядом с внешней стеной дома. Такое положение увеличивает теплопотери и ощутимо повышает расходы на строительство дымохода Если установка печки рядом со смежной стеной является единственным возможным вариантом, то между трубой и стеной должно быть не менее 64 см Многофункциональная кирпичная печкаРазличия по габаритам и теплоемкостиРасположение агрегатов возле капитальных стенОбогрев одной печью смежных помещенийБольшая кирпичная печь в середине комнатыБольшая кирпичная печь в середине комнатыРасположение печи возле внешней стеныРасстояние между стеной и дымоходом
Кладка упрощенного варианта русской печки

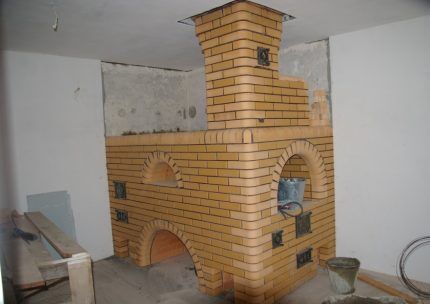

Разберем на конкретном примере специфику строительства упрощенного варианта русской печки. Как все агрегаты этой категории, она относится к варочно-отопительному оборудованию, значит, оснащена варочной чугунной панелью. Топливника в ней также два, что позволяет обогревать помещение, готовить вкуснейшие блюда и выпекать хлеб.
Особенностью именно этой конструкции является наличие специфического золосборника, расположенного под угароотводом. Сбор золы производится по каналу из кирпича, устроенному под колосниковой решеткой. Опорожнять золосборник можно с улицы, благодаря чему в доме не будет традиционных для печей загрязнений.
Для того чтобы выдвинуть металлический ящик для сбора золы можно было на улицу, в фундаменте дома устраивают канал, который соединяют с фундаментом печки. Эта конструкция должна быть расположена под полом. С наружной стороны все это закрывают утепленной заслонкой.
В этой конструкции русской печки предусмотрен внешний золосборник, опорожняемый со стороны улицы, есть отсек для аккумуляции угарного газа и место для выпекания хлеба
Уникальная конструкция печного фундамента
Фундамент для этого варианта печки тоже особенный. Строят его следующим образом. Под фундамент выбирают грунт на 85 см. Ширина котлована должна быть удобной для устройства основания. Дно выработки засыпают песком и трамбуют так, чтобы в итоге слой песка составил 10 см.

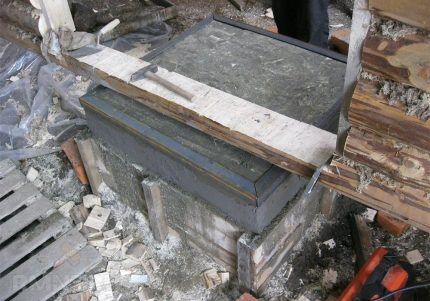

На выровненное основание устанавливают металлический футляр, в который закладывают 4 ряда кирпичной кладки на цементный раствор. На глубине 12 см до уровня пола настилают гидроизоляцию, от которой сооружают угароотвод: полый фундамент. Этот участок сооружения штукатурят, чтобы можно было сразу определить трещины – места утечки газа.
Такое решение позволяет сразу после топки закрывать вьюшку дымохода, ведь угарный газ будет отводиться в полый фундамент, не попадая в помещения. В итоге существенно улучшаются теплотехнические показатели агрегата. Зола удаляется периодически из выдвинутого на улицу металлического ящика для ее сбора.
Канал для выдвижения золосборника сооружают из кирпича одновременно со строительством фундамента печки. Для его формирования устанавливают металлические уголки. Доводят канал до отверстия, проделанного на том же уровне в фундаменте дома.

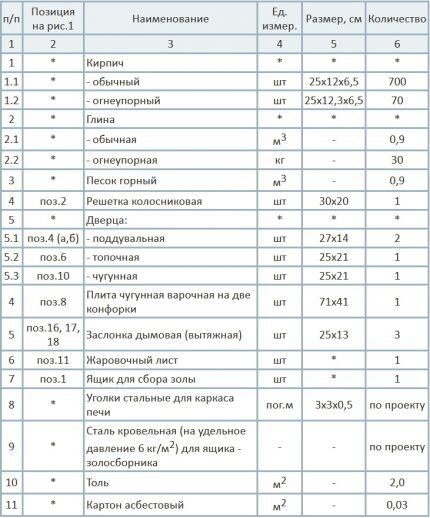

Выбор определенной конструкции печи и соответствующей ей порядовки предоставляет возможность точно подсчитать расходы материала для сооружения агрегата
Порядовая кладка в подробностях

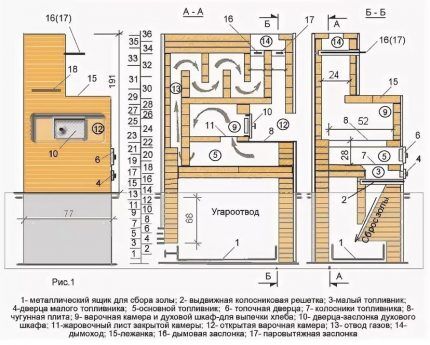

Размер представленной на чертежах упрощенной кирпичной печи в плане составляет 77×116 см, что равно 3-м кирпичам в ширину и 4,5 кирпичам в длину. От уровня пола эту печку выкладывают в металлическом каркасе, сваренном из уголка, или в цельном футляре из жести.
Вместе с кладкой стартовых рядов упрощенной русской печки производится устройство канала, предназначенного для удаления золы с наружной стороны фундамента дома

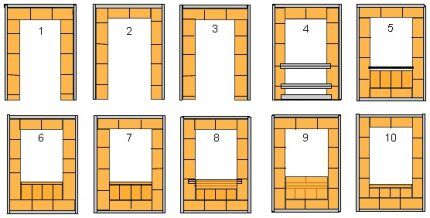

На нижеприведенной схеме изображены 10 рядов кладки печки. После укладки 4-го ряда на стенки ее устанавливают металлический уголок, который требуется для формирования канала. В 5-ом ряду поверх уголков устраивают перекрытие канала.
Перед укладкой 7-го ряда прокладывается лист асбеста. После кладки 7-го ряда сформированный канал обшивается листовым металлом.
Строительство печки с 5-го по 13 ряд заключается в сооружение угароотвода. В 8-ом ряду снова ставят металлические полосы. В 9-ом, 11-ом и 13-ом ряду кирпич ставят на ребро.

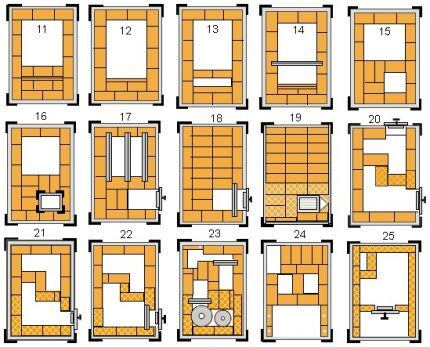

Порядовки предназначены для грамотного сооружения кирпичной печки. Эти схемы демонстрируют порядок кладки с 11 по 25 ряд с установкой варочной панели
После кладки 14-го ряда строящаяся печка обычно уравнивается с полом, правда бывает, что для того чтобы довести до уровня пола, требуется положить еще один ряд. Пол вокруг печки обшивают листовой сталью.
С 15-го ряда, т.е. примерно с уровня поля, кирпичное сооружение снова кладут в металлический футляр или каркас из уголка. В 16-ом монтируют заслонку, которая нужна для отвода и сбора золы. Фронтон печки над этой заслонкой необходимо будет обшить металлом.
Для фиксации поддувальной дверцы в 17-ом и 18-ом ряду кладут стальные полосы. В 18-ом выполняется кладка перекрытия угароотвода.
В 19-ом ряду в кладку устанавливают уголки, на которые будет опираться выдвигающаяся колосниковая решетка. Через нее зола по каналу будет выводиться в металлический ящик для ее сбора.
«Под», основание главной топки русской печки, кладут из жаропрочного кирпича. В 20-ом ряду кладки ставят металлическую раму с дверцей, предназначенной для прочистки печи. Над 22-ым рядом снова кладут металлические полосы.
Кладка 23-го ряда производится огнеупорными кирпичами. С тыльной стороны агрегата кладку выполняют в 3 кирпича, поставленных на ребро, и в 1/8 кирпича, установленного плашмя.
Над 23-им рядом фиксируют варочную чугунную плиту, габариты которой равны 71×41 см. В этом ряду рекомендовано провести укрепление стальной полосой. 24 ряд весь кладут плашмя.
Кладка с 25-го ряда снова производится из огнеупорного кирпича, который ставят на ребро. Сейчас устанавливают глухую дверцу габаритами 25×21 см. Она выполняет функцию заслонки в стандартной русской печи.
Порядовое руководство по кладке печки — отличная помощь начинающим печникам и опытным мастерам, не знакомым с этой конструкцией

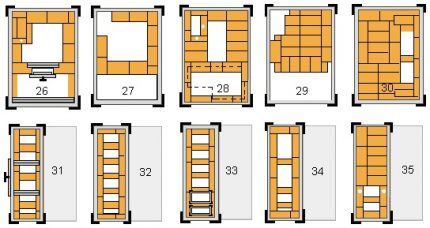

В левом заднем углу 26-го ряда кирпичи ставят на ребро для формирования дымохода. Все остальные в указанном ряду укладываются плашмя, а кладка армируется стальными полосами. У кирпичей, монтируемых плашмя, стесывают внутреннюю кромку нижнего ребра.
На уровне 26-го ряда располагают металлические листы, предназначенные для выпечки хлеба. Их должно поместиться в печке 3 штуки с учетом зазоров между стенками агрегата и этими противнями.
По длине средний и правый металлические листы равняются размерам печки. Левый короче ровно на тот отрезок, который был сформирован в 26 ряду. Чтобы левый короткий лист не провисал, его фиксируют в дальнем углу кляммером к среднему противню.
В 27-ом ряду весь кирпич укладывают плашмя. Перед сооружением 28-го ряда в отсеке, предназначенном для выпекания хлеба, устраивают подставку из кирпичей. На нее будет опираться перекрытие.
В 28-ом ряду фронтонную часть печки и левый задний угол, в котором формируется дымоход, кладут из кирпичей, поставленных на ребро. Переднюю часть агрегата армируют стальной пластиной. Остальное пространство заполняют кирпичами, уложенными плашмя.
Затем полностью два ряда, это 29 и 30, строят из устанавливаемых на ребро кирпичей. В 31-ом ряду формируют отверстие для чистки. Как положено это отверстие так же усиливают стальной полосой.
На уровне 33-го ряда уложенными плашмя кирпичами между дымоходами делают перемычки. Их опускают наполовину относительно установленных на ребро кирпичей. В 34-ом ряду располагают паровытяжную заслонку и вьюшку. В этом ряду опять же проводят армирование металлической полосой.
Порядовки с 36го по 40ой ряд показывают, как выполняется переход от устройства верхней части русской печки к кладке дымохода
В 35-ом ряду снова все кирпичи ставят ребром при кладке фронтонной части. Все остальные кирпичи кладут плашмя. В 36-ом и 37-ом рядах все элементы кладут плашмя. Чтобы увеличить сечение дымохода для оптимизации движения газов, вокруг него у кирпичей 37-го ряда стесывают нижнюю внутреннюю кромку.
После кладут патрубок, собирают его из 5 положенных плашмя кирпичей. Его соединяют путем перевязки с 31 рядом. Должно получиться так, чтобы 38-ой ряд был предпоследним. 39-ым рядом прижимают лист асбеста к потолку. Это изолирующая прокладка.
С 39-го ряда расположенными кирпичами кладут дымовой канал. Чтобы ускорить процесс возведения допустимо использовать бетонные или керамические блоки.
В обустройстве отопительно-варочных печек используются традиционные металлические приборы:
Галерея изображенийФото из Задвижка позволяет регулировать тягу в дымоходе путем изменения сечения дымового канала, а также перекрывать прибор по завершению топки Дверка топки конструктивно совмещена с удерживающей ее рамой. Устанавливается во время кладки, для обеспечения герметичности выпускаемые сейчас изделия оснащаются прижимными винтами и ручками Для регулировки тяги при розжиге и дальнейшей топке печки открывается или закрывается дверка поддувала. Через нее также прочищают зольник небольших печей Колосниковая решетка формирует равномерное поступление воздуха в топку через перерабатываемые в ней дрова. Печи с колосниками отличаются большим КПД, чем без колосниковых приспособлений Дверки, необходимые для прочистки дымооборотов и дымохода, устанавливаются в местах наиболее вероятного скопления золы и строительного мусора Чугунную плиту устанавливают на варочные и на отопительно-варочные печи. Панель может быть сплошной или с отверстиями под съемные конфорки Духовые шкафы для печей изготавливают обычно по индивидуальным размерам из листовой стали. По конструкции это обычный ящик с плотно прилегающей дверкой Водогрейные коробки также изготавливают в основном по индивидуальным заказам под конкретные нужды владельцев. В изготовлении используют обычную сталь, алюминий, нержавейку Задвижка для кирпичной трубы печкиЧугунная дверка с прижимным приспособлениемДверка поддувала печной топкиКолосниковая решетка кирпичной печкиДверки для прочистки дымовых каналовЧугунная плита для варочной печиДуховой шкаф для варочных агрегатовВодогрейная коробка для наружного размещения
Печные приборы необходимы для правильной эксплуатации агрегата. С их помощью обеспечивается оперативный розжиг печки, регулировка теплоотдачи, перекрываются технологические отверстия, выполняется чистка каналов от продуктов горения.
Выводы и полезное видео по теме
Наглядная демонстрация кладки печки из кирпича поможет освоиться с сутью процесса:
Строительство печки из кирпича сложно назвать легким делом, но оно вполне доступно для самостоятельного исполнения. Руководствуясь представленным нами мануалом и порядовками, можно своими руками соорудить отлично действующую печь. Сведения об общих правила строительства отопительно-варочных агрегатов помогут проконтролировать работу нанятых печников.
Если у вас есть опыт кладки кирпичных печей, пожалуйста, поделитесь им с нашими читателями. Возможно вам известны какие-то тонкости о которых мы не упомянули в этом материале? Оставляйте свои комментарии в блоке для связи, который расположен ниже.
