Кладка дымоходов из кирпича

Строим самостоятельно дымоход из кирпича

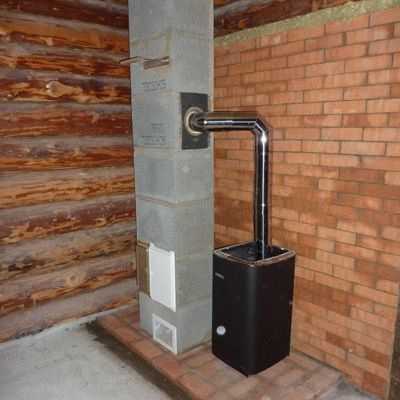

В наше время существует большое количество различных дымоходов, подходящих для твердотопливного или газового котла. Новейшие разработки в данной области и появление новых материалов позволяют производителям выпускать дымоходы, которые по своему устройству являются отдельными сложными агрегатами, способными с успехом противостоять коррозии, сажевым отложениям и конденсату. Но все равно, несмотря на это, многие предпочитают сложить дымоход из кирпича своими руками.

Кирпичный дымоход – старый добрый друг

В последнее время строительство загородных домов приобрело массовый характер. Наряду с этим возрос интерес к каминам и печам. Люди стараются строить печи по старым, проверенным рецептам, доставшимся им от отцов и дедов. Но печное искусство в определенный период развития нашей страны в отдельных регионах было почти полностью утеряно. Сегодня мы постараемся помочь вам сложить дымоход своими руками.

Дымоход – из чего он состоит?

Перед тем как сложить дымоход из кирпича, необходимо разобраться, из каких частей он состоит. Ведь многие думают, что дымоходы кирпичные представляют собой обычную прямоугольную трубу из кирпича, положенного на раствор. Это не совсем верно. Но давайте по порядку.

В самом начале находится насадная труба. Эта часть трубы установлена непосредственно на печь. В ней может быть установлена задвижка. Насадную трубу необходимо выложить с соблюдением перевязки кирпичей в каждом ряду. Насадная часть не доводится до межэтажного перекрытия на 5 или 6 рядов. Все зависит от высоты печи, комнаты и толщины межэтажного перекрытия. Это место называется шейкой распушки.

Далее следует класть кирпич с уширением, при этом уширение, или распушка, выполняются так, что основной дымовой канал не меняет своего сечения.

При кладке кирпичной трубы сечение дымового канала в надсадной трубе и оголовке должно быть одинаково. Таким образом, сечение всего дымового каналы в любом месте дымохода имеет один размер.

Распушку или разделку нужно выложить в несколько рядов, уширяя наружную часть дымохода на 250 – 400 мм.

Далее уже на чердаке часть дымохода называется стояком. Иными словами, тут необходимо класть ровную часть дымохода, доходящую до самой кровли.

Затем следует выложить еще одну разделку, которая называется выдрой. Выдра образует расширение на дымоходе со всех четырех сторон, не менее 100 мм. Это расширение препятствует атмосферным осадкам попадать через щели между дымоходом и кровлей напрямую в чердачное пространство. Отсутствие выдры влечет проникновение влаги на чердак, приводя к разрушению несущих конструкций крыши и перекрытия.

Выше выдры дымоход нужно класть точно так же, как и стояк. Это место называется шейкой трубы.

После шейки наружная кладка опять расширяется, образуя оголовок дымохода. На оголовок можно установить флюгарку или колпак из металла, который предохранит внутреннюю часть дымохода от атмосферных осадков.

Хорошо подобранная флюгарка или колпак способны значительно повысить тягу в дымоходе.

Кладка дымохода своими руками

Все основные части и их названия мы рассмотрели, пришло время рассказать, как сложить дымоход из кирпича своими руками.

Основная подготовка закончена

Про материалы, инструменты или о том, какой кирпич для дымохода использовать, мы сегодня упоминать не будем, об этом уже достаточно много сказано на страницах нашего ресурса. Будем считать, что у нас все готово. Наша сегодняшняя задача — рассмотреть, как правильно строить дымоход из кирпича.

Первый этап – знакомство с чертежами

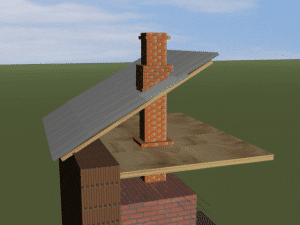

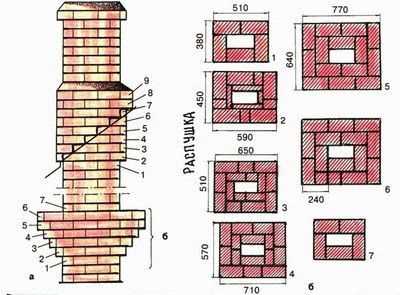

Перед нами чертеж кирпичного дымохода. Хотя существует множество других вариантов, это стандартная схема дымохода кирпичного для печи, твердотопливного котла или камина. Использование внутри такого дымохода металлической трубы из специального сплава может легко превратить его в дымоход кирпичный для газового котла. Так как требования к условиям дымоотведения твердотопливного и газового котла несколько отличаются.

Номерами на чертеже обозначены:

Важно знать: распушка и выдра могут класться немного по-другому, все зависит от расположения дымохода относительно крыши и от угла ее ската.

Размер канала напрямую зависит от толщины швов кладки – помните об этом.

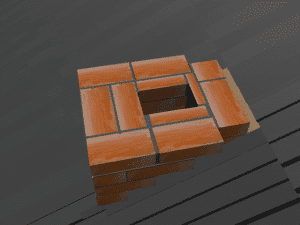

Кладка дымохода – первые шаги

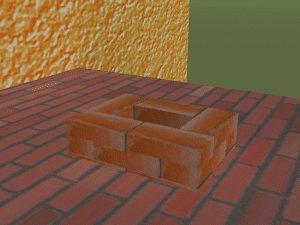

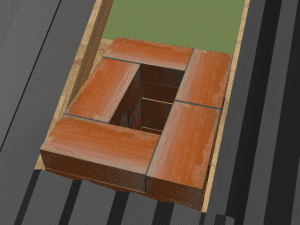

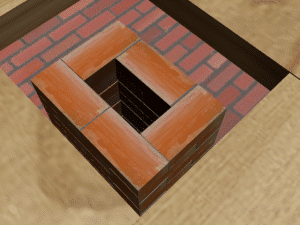

Заканчиваем от перекрытия

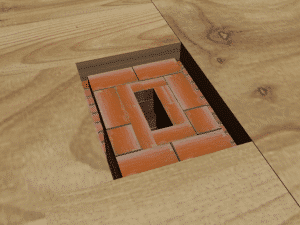

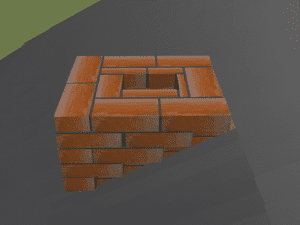

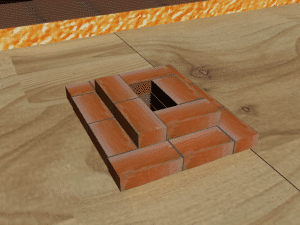

Формирование разделки

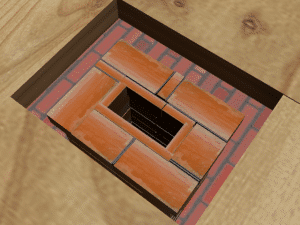

Взглянув изнутри, становится видно, что распушка начинает приобретать свою форму.

Не так сложно, как казалось изначально

Заканчиваем разделку

При необходимости, чтобы сделать распушку выше, можно проложить еще один ряд, с перевязкой под нижележащую кладку.

Можно проложить ещё один ряд

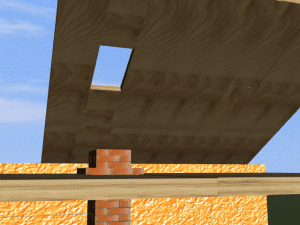

Работы на чердаке

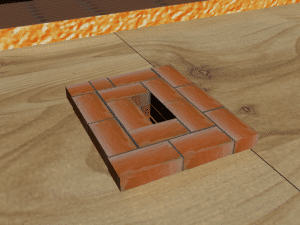

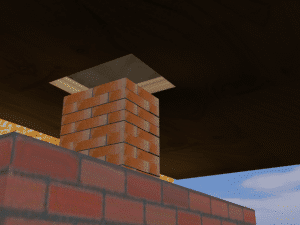

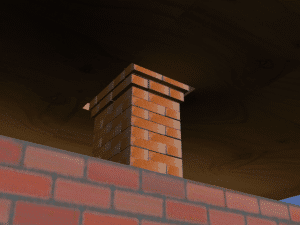

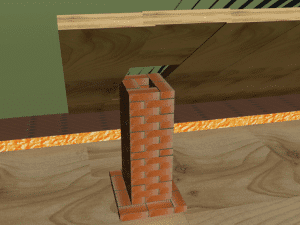

Начинаем делать стояк

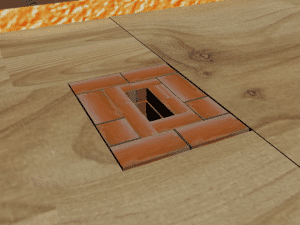

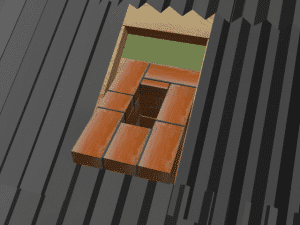

Начинаем проход через крышу

На этом работа на чердаке заканчивается, далее нужно начинать устройство части дымохода на крыше.

«Крышные работы»

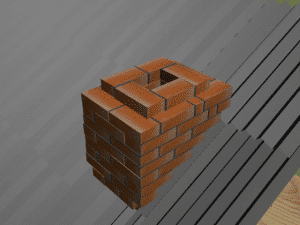

На крыше продолжаем выкладывать стояк. Внимательно следите за перевязкой кирпичной кладки.

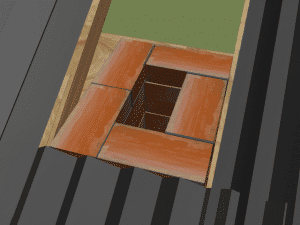

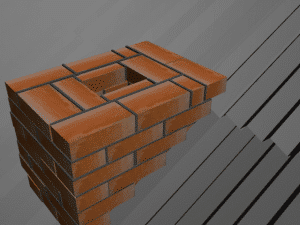

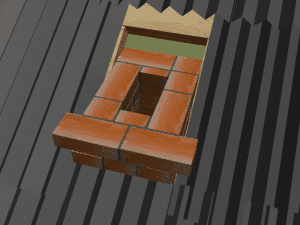

Выдра – делаем выступы

Как видим, в этом ряду кирпичная кладка образует только один выступ, вперед. По краям наружный размер дымохода остался неизменным.

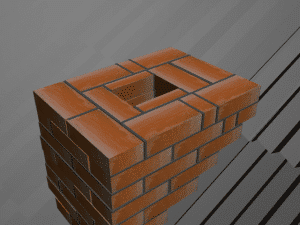

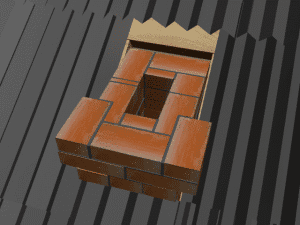

Увеличиваем ширину выдры

Зазор почти закрыт

Таким образом, у нас имеется передний и два боковых выступа. Осталось выложить задний выступ.

Заканчиваем выдру

Выдра почти закончена

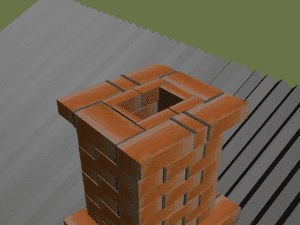

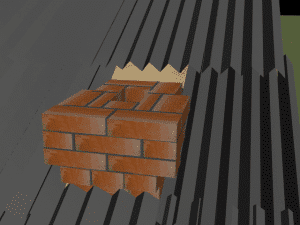

Выкладываем шейку

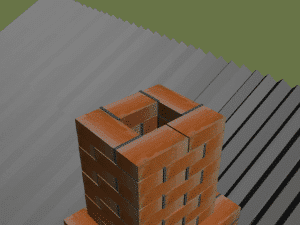

Продолжаем выкладывать шейку

Все размеры по высоте дымохода над кровлей вы можете посмотреть на нашем ресурсе. Это касается всех дымоходов, будь то дымоходы для котлов из кирпича или других тепловых агрегатов.

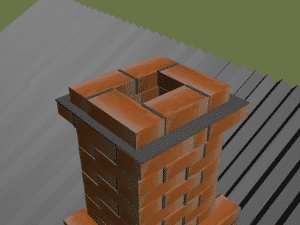

Завершающий этап — оголовок

Маленькие советы большого дела

Неопытные строители полагают, что кладка дымохода из кирпича проходит так же, как возведение стен. Однако устройство печной трубы имеет свои нюансы. В частности, специалисты не рекомендуют использовать цементно-песчаный раствор. Такой раствор не выдержит резких температурных колебаний, возникающих в стене трубы дымохода. Кроме того, обычный раствор будет разрушаться от конденсата, который неизбежно оседает на стене трубы.

Поэтому класть кирпичный дымоход необходимо, используя термоэффективный и устойчивый к химическим воздействиям раствор. Можно приготовить раствор, используя уже готовые смеси. Но это дорого, поэтому многие предпочитают готовить термоэффективный раствор самостоятельно, состоит такой раствор из цемента, песка, извести и шамота. Некоторые специалисты рекомендуют использовать глиняный раствор.

Если котел газовый

Если для дровяной печи и твердотопливного котла устройство дымохода из кирпича является оправданным, то для газового котла это не лучший вариант дымоотведения. Все дело в разных режимах работы печи, твердотопливного и газового котла. Если для твердотопливного оборудования не требуется большой тяги, то использование прямоугольной кирпичной трубы для газового котла приведет к снижению КПД отопительного агрегата.

При использовании газового котла требования к устройству дымохода иные, чем при установке твердотопливного оборудования. Поэтому если ведется строительство дома, то для газового котла необходимо устройство дымохода из металлической трубы.

Если же производится установка газового котла вместо твердотопливного или дровяной печи, то строительство нового дымохода нецелесообразно. Однако требования к дымоходу газового котла должны быть соблюдены. В этом случае, проводят гильзование кирпичного дымохода, то есть установка металлической трубы внутрь имеющегося кирпичного дымохода. Таким образом, требования к устройству дымоотведения будут соблюдены и не придется разбирать старую трубу.

Нет ничего невозможного

По большому счету, дымоходы из кирпича своими руками — вполне выполнимая задача для любого человека, любящего поработать руками в собственное удовольствие. Иногда считают, что кирпичные дымоходы уходят в прошлое. Это не так, к примеру, гильзовка кирпичного дымохода трубами со специальным покрытием, а устройство кирпичного дымохода позволяет это сделать, допускает использовать их в работе с самыми современными котлами отопления. Надеемся, что после прочтения данной статьи у вас отпал вопрос, как правильно сделать своими руками кирпичный дымоход для камина или печи. Пробуйте, тренируйтесь, и построенные вашими руками кирпичные дымоходы будут радовать вас и ваших близких идеальной работой при любых условиях. Удачи вам!

Строительство домов

Выбор в качестве дымохода для печки именно кирпичного устройства обусловлен прежде всего его отличной тягой и презентабельным внешним видов. Кроме того, такой дымоход прослужит его владельцу намного дольше аналогов из металла или труб. Обустройство кирпичного дымохода требует соблюдения тончайших технологических нюансов, связанных с кладкой. О том как выложить дымоход из кирпича качественно рассмотрим далее.

Дымоход из кирпича: требования, размер, конфигурация

Дымоход является самой важной частью отопительной системы, ведь именно от его качества зависит правильное функционирование всего оборудования. Главная функция качественного дымохода – отвод продуктов, которые образовались в процессе горения и обеспечение высокой тяги, способствующей сгоранию топлива.

Дымоход из кирпича отличается прежде всего дешевизной, прочностью и хорошими эксплуатационными характеристиками. Кирпич хорошо переносит как низкие, так и высокие температуры.

Именно правильный расчет дымохода обеспечивает комфортные условия, для людей, которые проживают в здании. Качественный дымоход способен снизить уровень топлива, нужный для отопления печки, кроме того, от него зависит пожарная безопасность и качество воздуха в помещении.

Каждое оборудование, подключаемое к дымоходу должно отвечать таким требованиям:

Учтите, что каждый дымоход является индивидуальным, его расчеты производятся в соотношении с индивидуальными особенностями помещения, но все же каждый дымоход, выполненный из кирпича, должен быть герметичным и иметь гладкую внутреннюю поверхность.

Дым, движется внутри дымохода спиралеобразно, поэтому чаще всего дымоход имеет именно круглую форму. Хотя, кирпич не позволяет соорудить дымоход в такой форме. Чаще всего, дымоход, выполненный из кирпича, имеет форму прямоугольника или квадрата.

Хотя, угловые участки дымохода являются местами, препятствующими нормальному движению дыма в системе. С помощью штукатурной смеси, выравнивающего значения удается сгладить поверхность дымохода таким образом, чтобы он внутри получился круглым.

Учтите, что качество работы должно быть на высочайшем уровне, так как штукатурка, из-за перепада температуры склонна к осыпанию. Размер дымохода значительно отражается на качестве тяги. Кроме того, дымоход должен гармонировать с общим экстерьером помещения. На маленьком доме, слишком большой по размерам дымоход, будет смотреться некрасиво.

Оптимальным считается размер дымохода 26х13 см, Данная конструкция сооружается при кладке каждого ряда из пяти кирпичей. Хотя возможен вариант изготовления дымохода и большего диаметра, но для этого, потребуется потратить больше усилий.

Кладка трубы дымохода из кирпича

Начинать кладку необходимо сверху печки, перед этим, на ее поверхность устанавливается насадная труба. Для ее строительства потребуется соблюдать перевязку между рядами.

Кирпич укладывается таким же образом, как и во время строительства стены. Но, все же существуют определенные особенности кладки дымохода из кирпича:

1. Следите за горизонтальностью каждого из рядов, регулярно проверяйте его на ровность. Кроме того, необходимо следить и за вертикальностью всей конструкции.

2. Для обеспечения прочного сцепления между кирпичами, рекомендуется в качестве раствора использовать состав из глины, цемента и песка. Соотношение песка с цементом составляет два к пяти, а глины необходимо она часть.

3. Раствор наносится на кирпич толщиной от пяти до десяти миллиметров. Если слой раствора будет слишком толстым, то конструкция будет менее прочной, так как перепады температуры приведут к его раскрошению.

4. Еще одним важный аспектом является правильная заделка стыков между кирпичами. Если пренебречь этой процедурой, то искры из дымохода будут попадать в помещение.

5. В процессе кладки пользуйтесь только целыми кирпичами, если требуется установить определенную часть кирпича, то слой раствора для ее укладки должен быть минимальным.

Какой кирпич для дымохода нужно использовать

Для сооружения дымохода из кирпича потребуется наличие всего лишь двух основных материалов в виде кирпича и раствора. Предлагаем ознакомиться с рекомендациями по выбору материалов для строительства дымохода:

1. Выбор кирпича должен осуществляться с особой серьезностью. Материал должен быть огнеупорным и высококачественным. Минимальное значение марки 200. По внешнему виду кирпич должен иметь ровные края, четкую прямоугольную форму, хороший обжиг и быть достаточно прочным. Оптимальный размер кирпича для обустройства дымохода составляет 25х12х6,5 см.

2. Следующий момент – изготовление раствора. Чтобы соорудить прочный дымоход потребуется наличие раствора, в составе которого присутствует воды, песок, глина и цемент. Высококачественный раствор содержит в себе песок мелкой фракции с маленькими зернами. В противном случае, толщина слоя раствора увеличивается, а качество и прочность дымохода – снижается. Особое внимание следует уделить глине, она не должна содержать посторонних примесей, а вода для приготовления раствора должна быть чистой и обладать мягкостью.

Печная кровля примыкает к дымоходу с помощью специального материала, который гидроизолирует данный участок. Чтобы обеспечить защиту помещения от попадания влаги и атмосферных осадков с внешней стороны дымохода изготавливается утолщение, называемое выдрой.

Если выдра отсутствует, то используется материал в виде оцинкованного железа, который монтируется на кровлю специальным образом.

Если следовать ранее приведенным советам и рекомендациям, то дымоход из кирпича получается качественным и долговечным. Однако, существуют определенные моменты, в которых неопытные строители чаще всего допускают оплошности, о них и поговорим далее.

Первая и самая распространенная ошибка – маленькая труба. Она приводит к тому, что в печке или другом отопительном приборе отсутствует тяга. Такой дымоход не способен нормально функционировать. Поэтому, перед проведением работ по обустройству кирпичного дымохода, следует внимательно изучить рекомендации по определению оптимальной длины трубы дымохода, которая способна обеспечить хорошую тягу.

Не соблюдение пропорций для приготовления раствора приводит к тому, что чистка дымохода затрудняется, а раствор со временем осыпается. Чем равномернее расположенный внутренний канал дымохода, тем качественнее из него выводится дым и все продукты сгорания. Если канал выполнен некачественно, то дым проникает в помещение, а это грозит жителям дома отравлением.

Старайтесь обеспечить максимальную вертикальность дымохода, избегайте слишком длинных горизонтальных участков. Если планируется обустройство отклонения дымохода, то на участке до 100 см, дымоход должен отклоняться не более чем на тридцать градусов.

Как сделать дымоход из кирпича: конструктивные особенности дымохода

Перед изготовлением кирпичного дымохода следует тщательно изучить его конструкцию. Первым элементом дымохода является труба, устанавливаемая на плечах. Она имеет задвижку. Для выкладывания трубы кирпичи следует перевязывать.

Если отсчитать от потолка 5-6 рядов кирпича, то на этом этапе следует обустраивать шейку распушки. Данный элемент является неким уширением, хот, по диаметру внутри, оно такое же как и дымоход. Диаметр наружной часть данного элемента уменьшается на 30-35 см.

Дымоход, располагающийся на чердаке называют стояком, данный участок проходит аж до кровельного основания. Следующим разделочным элементом является выдра, она расширяется с каждой стороны минимум на 100 мм. Именно этот фрагмент дымохода препятствует попаданию атмосферных осадков во внутрь помещения.

После выдры следует обустройство шейки, размер которой сход с сечением дымохода. Завершающий фрагмент дымохода – обустройство оголовка, на котором устанавливается деталь в виде дефлектора или металлического колпака. Таким образом, дымоход получает защиту от снега, дождя или ветра. Кроме того, данные элементы значительно улучшают тягу.

Поэтапное сооружение дымохода из кирпича своими руками

Предлагаем разделить работу по кладке дымохода из кирпича на несколько этапов:

1. Подготовительный этап.

Для начала следует рассмотреть схемы дымоходов из кирпича и выбрать оптимальный вариант, который подойдет под индивидуальные параметры помещения и отопительного оборудования. При наличии обычной дровяной печки потребуется тщательно разработать каждый из рядов кладки. А если печь газовая, то внутри дымохода нужно установить металлическую трубу.

Перед началом кладки дымохода, следует произвести установку прямоугольного фундамента. Для его сооружения потребуется полнотелый кирпич или бетон с наличием металлической арматуры. Минимальная высота фундамента составляет 300 мм, а ширина – на 150 мм больше самого дымохода.

2. Следующий этап предполагает непосредственные работы по кладке дымохода из кирпича своими руками.

Для этих работ и потребуется специальная схема, согласно которой производится кладка каждого кирпича. Для выкладывания дымохода следует использовать красный или огнеупорный кирпич. Если температура в дымоходе будет слишком высокой, то для соединения кирпичей, рекомендуется использовать специальные растворы огнестойкого назначения. В противном случае, достаточно использования раствора цемента с известью или цемента с глиной.

Для того, чтобы отрезать определенную часть кирпича следует использовать шлифовальную машинку, а отметки наносятся при помощи маркера. Прочность дымохода напрямую зависит от толщины слоя, чем она тоньше, тем прочнее и надежнее дымоход.

Чтобы сформировать выдру или другие участки подобного назначения достаточно применения металлических прутов, которые монтируются по каркасу конструкции. Учтите, что прутья не должны находиться по диаметру дымохода, так как они станут препятствием на путы отвода продуктов сгорания. Кроме того, следует учесть тот момент, что высока и ширина дымохода зависит от толщины раствора, который наносится на кирпич.

Кроме того, в процессе изготовления дымохода из кирпича для котла следует изготовить специальные отверстия, которые упростят процедуру его чистки. Стену, внутри дымохода должны отличаться особой ровностью. Для этого, они должны быть отделаны с помощью штукатурки. Таким образом, на стенках не будет собираться сажа, которая отрицательно сказывается на качестве работы дымохода.

3. Завершающий этап изготовления дымоходов для печей из кирпича.

Если возведение дымохода проводится непосредственно в близости со стеной, то для повышения его устойчивости следует зафиксировать его на ней с помощью стальных анкеров с интервалом в 25 см. В местах соединения дымохода, потолка и кровли следует уложить ткань на основе асбеста или стекловолокна. Хотя нагревание кирпича производится довольно медленно, все равно необходимо снизить возможное возгорание. Еще одним важный моментом является тот факт, что минимальное значение высоты дымохода, возвышающегося над кровлей составляет – 300 мм.

Для повышения привлекательности кирпичного дымохода снаружи здания, необходимо провести его теплоизоляцию и отделку. Выбирайте теплоизоляционные материалы, которые отличаются хорошей устойчивостью перед высокими температурами и влагой. Теплоизоляция, поможет избежать скопления конденсата в дымоходе из-за перепада температуры. В качестве отделки рекомендуется использовать кирпич облицовочного назначения или специальные кровельные материалы.

Строительство домов Выбор в качестве дымохода для печки именно кирпичного устройства обусловлен прежде всего его отличной тягой и презентабельным внешним видов. Кроме того, такой дымоход

Дымоходы из кирпича своими руками

Грамотное возведение дымохода — процесс такой же серьезный , как и строительство самой печи. Насколько правильно и аккуратно будет выполнена эта работа, настолько хозяин обезопасит свой дом и домочадцев от пожара или отравления угарным газом. Поэтому к постройке этого элемента нужно отнестись очень ответственно. Дымоходы из кирпича своими руками выстроить можно, если есть опыт в этой работе, но в случае, когда она незнакома, лучше доверить ее профессионалу.

Дымоходы из кирпича своими руками

Виды дымоходов

Дымоходные трубы из кирпича могут быть двух видов: коренного и насадного. В каждом случае для возведения выбирается один из них, тот, который подходит для конкретной печи.

Типичный коренной дымоход

Это дымоотводное сооружение подойдет для чугунных и кирпичных отопительных приборов, причем к одному коренному дымоходу могут быть подсоединены даже две или три печи. Естественно, в этом случае он по своему внутреннему сечению должен соответствовать необходимым параметрам для определенного количества подключенных к нему приборов отопления.

Если устанавливается коренной дымоход, к которому будет подводиться патрубок от чугунной печи или котла, работающего на газе, то, возможно, потребуется установка вовнутрь дымоходного канала трубы из металла.

Коренной дымоход устанавливают на фундамент, отдельный от общедомового и печного. Глубина котлована для фундамента должна составлять не менее 30 — 50 сантиметров, в зависимости от высоты и ширины дымохода, а также его периметр должен быть больше основания конструкции дымохода на 12 — 15 сантиметров.

Дымоход надсадного типа

Составляющие части дымохода

Принцип устройства обоих видов дымоходов одинаков, но если к коренной трубе подсоединяются две или три печи, она может иметь несколько стояков и несколько разделок, количество которых будет зависеть от числа этажей дома.

Части и отделы дымохода

На данном рисунке можно рассмотреть все части дымоотводной конструкции, которая состоит из следующих элементов и отделов:

Кладка дымохода

Первое, что необходимо сделать — это внимательно ознакомится со схемой дымохода и разобраться в том, как укладывается каждый из его рядов. Схему можно выбрать одну из многих, лучше ту, на которой будет все станет предельно ясно. При кладке обычной кирпичной печи, подойдет порядовка для стандартного дымохода из кирпича.

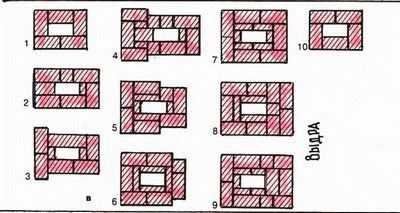

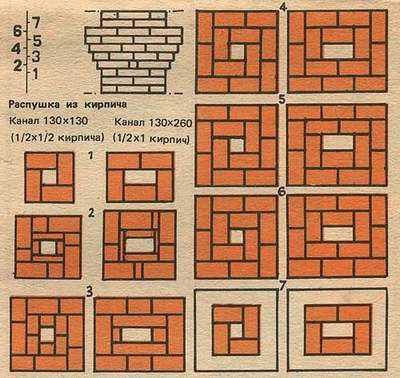

Одна из самых распространенных порядовок дымохода

Возведение надсадной трубы

При монтаже насадной трубы, кладка самой конструкции печи заканчивается за 50 — 60 сантиметров до потолочного перекрытия, а затем начинается непосредственное возведение дымоходного канала. На данной схеме представлено два варианта кладки дымохода: квадратной и прямоугольной формы.

Выложив три-четыре ряда по этой схеме первого ряда, начинается выведение распушки трубы.

Так внешне выглядит распушка…

При всем этом нужно помнить, что канал дымохода должен сохранять первоначальное сечение, так как смысл утолщения его стенок – это для повышения безопасности для перекрытия во время эксплуатации. Тем более, что сужение или расширение внутренней полости может негативно повлиять на тягу во время топки.

Закончив укладку распушки, можно переходить к работе над выдрой и тут нужно очень постараться, так как каждый ряд образует очередную ступеньку и выступает в наружную сторону, на одну треть.

После завершения кладки выдры, выкладывается шейка трубы, которая выводится по схеме первого ряда до двух верхних рядов шапки, где кирпич также укладывают с выступом во внешнюю сторону.

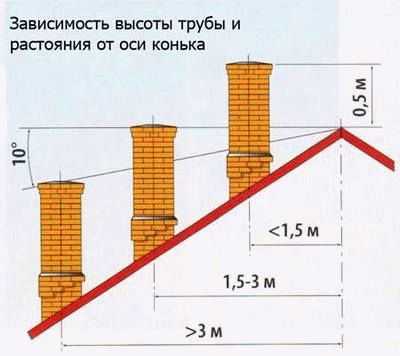

Высота трубы над коньком

Дымоотводная труба должна подниматься над коньком кровли на полметра, если она расположе на на полтора метра от него по горизонтали.

Взаимное расположение трубы и конька крыши

Если же она расположена ниже по скату, ее поднимают вровень с коньком или же ниже не более, чем на 10 градусов под углом к коньку. Эти параметры должны строго соблюдаться, так как они обеспечивают безопасность эксплуатации отопительного сооружения, проверены многолетним опытом.

Другой, несколько упрощенный вариант дымохода

Другим вариантом кладки дымохода может быть простая прямая конструкция. Она подойдет тем, кто не имеет опыта в выполнении данного вида строительства.

Таким образом, можно обойти сложности конфигураций кладки. Конечно же, эта работа займет намного больше времени, но в ней невозможно допустить ошибку. Главное — правильно, аккуратно и ровно устроить опалубку.

Изоляция распушки

Несмотря на толщину стенок распушки, необходимо вокруг нее при проходе через перекрытие устроить теплоизоляцию. Ее делают из асбеста, пропитанного глиной войлока, или же устраивается металлический короб, который засыпается керамзитом или песком. Распушка должна быть изолирова на на всю толщину потолочного перекрытия.

Гидроизоляция прохода

После завершения кладки шапки, можно устанавливать зонтик и приступать к гидроизоляции прохода трубы через кровлю.

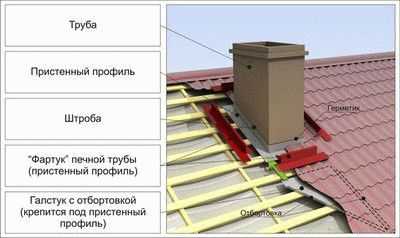

Примерная схема гидроизоляции дымохода

Гидроизоляция — это очень важный момент в устройстве дымохода, и от нее зависят долговечность и эффективность его работы.

Расстояние, образовавшееся между трубой и кровлей, нужно прикрыть фартуком. Чаще всего для этих целей используется рубероид, который закрепляют на герметик.

Сверху этот слой гидроизоляции оформляется «фартуком», который делается из пристенного профиля или из специальной гидроизолирующей ленты. Она также крепится на кровельный материал с помощью герметика, а на трубе фиксируется предназначенной для этого планкой.

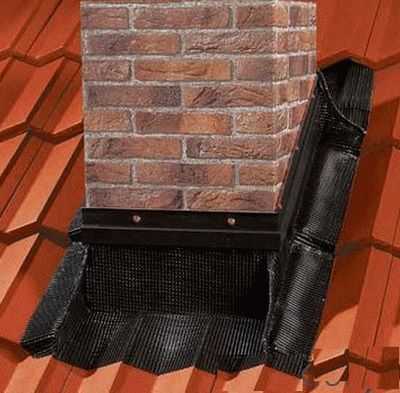

«Фартук» для дымоходной трубы

Советы опытных мастеров

Чтобы дымоотводная система работала качественно, нужно соблюдать некоторые рекомендации, которые всегда учитывают профессиональные печники.

Кладка дымохода — весьма непростое мероприятие, так как она проходит на высоте и требует максимальной внимательности. Поэтому нужно реально оценить свои силы и возможности. Если возникнут сомнения, что эту работу посильно выполнить самостоятельно, то лучше доверить ее опытному мастеру.

Дымоходы из кирпича своими руками – это не так просто, как может показаться на первый взгляд. При их возведении необходимо учитывать множество нюансов.

Кирпичный дымоход в частном доме своими руками

Эффективность и безопасность отопительного устройства, вырабатывающего тепло за счёт сжигания того или иного топлива, в значительной мере зависит от параметров и состояния дымохода. Сегодня многие компании занялись выпуском утеплённых стальных моделей, но далеко не все пользователи готовы мириться с их высокой стоимостью и сравнительно недолгим сроком службы. Зачастую домовладельцы принимают решение о возведении трубы дымохода по традиционной технологии, то есть из кирпича, своими руками. Для этого нужно придерживаться некоторых правил и знать, какие материалы лучше использовать.

Сильные и слабые стороны кирпичного дымохода

Дымовые трубы из кирпича могут применяться на любых объектах, будь то котельная или частный дом. С появлением сборных стальных «сэндвичей» они стали менее востребованными, но все ещё используются довольно широко. Это объясняется следующими их достоинствами:

Но и недостатков у данной конструкции предостаточно:

1. По сложности и продолжительности строительство такого дымохода уступает монтажу «сэндвича», да и для доставки материалов потребуется специальный транспорт.
2. Дымоход из кирпича имеет значительный вес, поэтому его приходится обеспечивать надёжным основанием.
3. В поперечнике имеет прямоугольную форму, хотя наиболее подходящим является круглое сечение. В углах образуются завихрения, препятствующие нормальному истечению газов и ухудшающие таким образом тягу.
4. Внутренняя поверхность кирпичного дымохода даже в случае отделки штукатуркой остаётся шероховатой, вследствие чего она быстрее покрывается сажей.

В отличие от нержавеющей стали, кирпич быстро разрушается кислотным конденсатом. Последний образуется в том случае, если температура дымовых газов за время их движения по трубе успевает опуститься ниже 90 градусов. Поэтому при подключении к кирпичному дымоходу современного экономичного котла с низкотемпературным выхлопом или печки, эксплуатируемой в режиме тления (теплогенераторы марок «Профессор Бутаков», Bullerjan, Breneran), необходимо выполнять его гильзовку, то есть устанавливать внутри нержавеющую стальную трубу.

Элементы кирпичного дымохода

Конструкция дымохода очень простая.

Дымоотводящий канал защищён сверху конусообразной деталью — зонтом или колпаком (1), которая препятствует попаданию внутрь осадков, пыли и мелкого мусора. Верхний элемент трубы — оголовок (2) – является более широким, чем её основная часть. Благодаря этому удаётся уменьшить количество влаги, попадающей во время дождя на нижерасположенный участок — шейку (3).

Над кровлей имеется ещё одно уширение — выдра (5). Благодаря ему атмосферная влага не попадает в щель между дымоходом и кровельным покрытием (6). На выдре при помощи цементного раствора формируется скат (4), по которому сбегает попавшая на трубу вода. Для предотвращения возгорания стропил (7) и обрешётки (8) от контакта с горячей поверхностью дымовой трубы их оборачивают теплоизоляционным материалом.

Участок дымохода, пересекающий чердачное помещение, называют стояком (9). В нижней его части, как раз на уровне чердачного перекрытия, располагается ещё одно уширение — распушка (10).

Обратите внимание! Все три уширения — оголовок, выдра и распушка — выполнены только за счёт утолщения стенки, сечение канала при этом всегда остаётся постоянным. Выдру с распушкой, а также другие элементы дымохода, устанавливаемые в местах пересечения кровли или перекрытий, называют разделками.

Толстые стенки распушки защищают деревянные элементы перекрытия (11) от чрезмерного нагрева, который может стать причиной их воспламенения.

Дымоход можно сделать и без распушки. Тогда в зоне прохода перекрытия вокруг трубы монтируют стальной ящик, который впоследствии заполняется насыпным теплоизолятором — керамзитом, песком или вермикулитом. Толщина этого слоя должна составлять 100–150 мм. Но опытные пользователи применять такой вариант разделки не советуют: изолирующий заполнитель сыпется сквозь щели.

Распушка дополнительно обкладывается эффективным негорючим теплоизолятором (12). Раньше в этом качестве повсюду использовался асбест, но после выявления у него канцерогенных свойств этот материал стараются не применять. Безвредная, но более дорогая альтернатива — базальтовый картон.

Самый нижний участок дымовой трубы также называют шейкой (14). В ней имеется задвижка (13), посредством которой можно регулировать тягу.

В зависимости от способа возведения дымоход может относиться к одному из следующих видов:

1. Насадной. В качестве основания для такой конструкции выступает сама печь. Чтобы выдержать внушительный вес дымохода, её стенки должны иметь толщину в два кирпича.

В вертикальном кирпичном дымоходе тяга образуется естественным образом, то есть за счёт конвекции. Обязательным условием для образования восходящего потока является перепад температур между окружающим воздухом и отводимыми газами: чем большим он будет, тем более сильная тяга образуется в трубе. Поэтому для нормального функционирования дымохода очень важно позаботиться о его утеплении.

Расчёт основных параметров

На этапе проектирования необходимо определить высоту дымохода и размеры поперечного сечения дымоотводящего канала. Задача расчёта — обеспечить оптимальную силу тяги. Она должна быть достаточной для того, чтобы в топку поступало необходимое количество воздуха и все продукты сгорания отводились в полной мере, и в то же время не слишком большой, чтобы горячие газы успевали отдавать своё тепло.

Высоту дымохода необходимо подбирать с учётом следующих требований:

1. Минимальный перепад высот между колосниковой решёткой и верхом оголовка составляет 5 м.
2. Если крыша покрыта горючим материалом, например, битумной черепицей, оголовок дымохода должен возвышаться над ней хотя бы на 1,5 м.
3. Для кровель с негорючим покрытием минимальное расстояние до верха составляет 0,5 м.

Конёк скатной крыши или парапет плоской в ветреную погоду не должен создавать подпор над дымоходом. Для этого нужно придерживаться следующих правил:

Если вблизи дома имеется более высокая постройка, то дымовую трубу следует возводить на 0,5 м выше её крыши.

Размеры сечения

Если к дымоходу будет подключаться печь или котёл, то размеры сечения следует определять в зависимости от мощности теплогенератора:

Мощность теплогенераторов заводского изготовления указывается в паспорте. Если же печь или котёл самодельные, этот параметр приходится определять самостоятельно. Расчёт ведут по формуле:

W = Vт * 0,63 * * 0,8 * Е / t,

Обычно принимают Т = 1 час — примерно за такое время сгорает порция топлива при обычном сжигании.

Теплотворная способность Е зависит от породы древесины и её влажности. Средними значениями являются:

Для каминов расчёт ведётся несколько иначе. Здесь площадь сечения дымохода зависит от размеров окна топки: F = k * A.

Коэффициент К равен следующим значениям:

Для промежуточных значений высоты коэффициент К можно определить по специальному графику.

Реальные размеры дымоотводящего канала стремятся делать близкими расчётным. Но подбирают их с учётом стандартных размеров кирпичей, блоков или цилиндрических деталей.

Материалы и инструменты

Кирпичный дымоход эксплуатируется в условиях значительных перепадов температур, поэтому возводить его следует из самого качественного кирпича. От соблюдения этого правила будет зависеть и то, насколько безопасным окажется сооружение: если кирпич не растрескается, значит, в помещение не попадут отравляющие газы и искры, способные вызвать пожар.

Виды кирпича

Трубу возводят из полнотелого керамического кирпича с огнеупорными свойствами марок от М150 до М200. В зависимости от качества этот материал делится на три сорта.

Первый сорт

При изготовлении такого кирпича температура и время выдержки при обжиге идеально соответствуют виду глины. Узнать его можно по следующим признакам:

Второй сорт

Такой кирпич является недожженным. Вот какие признаки характерны для него:

Для кирпича 2-го сорта характерны низкие теплоёмкость, морозоустойчивость и плотность.

Третий сорт

Кирпичи этой категории являются пережжёнными. Распознаются они по следующим признакам:

Такой кирпич не обладает морозостойкостью, не держит тепла и является слишком хрупким.

Дымоход следует строить из кирпича первого сорта. Второсортный не следует применять вообще, а из третьесортного можно делать фундаменты для отдельно стоящих труб.

Какой раствор нужен

Требования к качеству раствора столь же высоки, как и для кирпича. При любых температурных, погодных и механических воздействиях он должен обеспечивать герметичность кладки в течение всего срока службы. Поскольку отдельные участки дымохода работают в различных условиях, то и растворы при его кладке применяются разные.

Если возводимая труба является коренной, то первые два её ряда (зона №3), находящиеся под полом, следует класть на цементно-песчаный раствор (на 1 часть цемента 3–4 части песка). Чтобы смесь была более пластичной, в неё можно добавить 0,5 части извести.

Вышерасположенные участки дымохода до распушки включительно имеют внутреннюю температуру от 355 до 400 градусов, поэтому при их возведении применяют глиняно-песчаный раствор. Если распушка заканчивается под потолком (зона №8), а разделка выполнена из насыпного материала (зона №9), то применение данной смеси распространяется и на ряды в разделке.

Стояк, выдру и шейку дымохода (зона №10), которые сильно не греются, но подвержены ветровым нагрузкам, следует класть с применением известкового раствора. Этот же состав можно использовать и при устройстве оголовка (зона №11), но для этого участка подойдёт и обычная цементно-песчаная смесь.

Глину для раствора следует брать среднежирную. Она не должна иметь сильного запаха, так как он является признаком наличия органических примесей, которые вызывают появление трещин в растворе.

Отсутствие органики желательно и для песка. Это требование удовлетворяет горный песок, а также его более дешёвая замена из молотого кирпичного боя. Последний может быть керамическим и шамотным. Поскольку дымоход возводится именно из керамического кирпича, то и песок следует использовать такой же.

Кроме указанных материалов, потребуются специальные покупные элементы — прочистная дверца, задвижка и колпак. Зазоры между кирпичной кладкой и монтируемыми в ней металлическими изделиями уплотняются при помощи асбестового шнура или базальтового картона.

Подготовительные работы

Если возводится коренной дымоход, то строительные работы следует начинать с устройства железобетонного фундамента. Минимальная его высота составляет 30 см, при этом подошва обязательно должна быть расположена ниже глубины промерзания грунта. Фундамент дымохода не должен иметь жёсткой связи с фундаментом здания, так как оба объекта дают разную усадку.

Некоторые мастера перед началом работ кирпич замачивают. Это имеет смысл, так как в сухом виде блоки будут активно впитывать воду из раствора и кладка окажется непрочной. Но нужно учитывать, что кладка из подвергавшегося замачиванию кирпича достаточно долго сохнет, так что выбирайте методику в соответствии со временем года и погодных условий — кирпич должен просохнуть до первых морозов.

Песок нужно тщательно очистить от примесей путём просеивания через сито с ячейкой 1х1 мм, а затем промыть. Глину лучше протереть через сито после замачивания. Используемая известь должна быть гашёной.

Растворы готовят по следующей рецептуре:

1. Глиняно-песчаный: смешивают песок, шамотную и обычную глину в пропорции 4:1:1.
2. Известковый: песок, известь и цемент марки М400 соединяют в пропорции 2,5:1:0,5.
3. Цементно-песчаный: смешивают песок и цемент марки М400 в соотношении 3:1 или 4:1.

Глину замачивают в течение 12–14 часов, время от времени перемешивая и добавляя, если нужно, воду. Затем в неё добавляют песок. Приведённый рецепт рассчитан на глину средней жирности, но этот параметр желательно заранее проверить следующим способом:

1. Берут 5 небольших порций глины одинаковой массы.
2. В 4 порции добавляют песок в количестве 10, 25, 75 и 100% от объёма глины, а одну оставляют в чистом виде. Для заведомо жирной глины количество песка в порциях составляет 50, 100, 150 и 200%. Каждый из испытательных образцов следует перемешать до однородного состояния, а затем путём постепенного добавления воды превратить в раствор с консистенцией густого теста. Правильно приготовленная смесь не должна липнуть к рукам.
3. Из каждой порции делают несколько шариков диаметром 4–5 см и столько же пластин толщиной от 2 до 3 см.
4. Далее их подвергают высушиванию в течение 10–12 дней в помещении с постоянной комнатной температурой и без сквозняков.

Определяют результат, считая пригодным для работы тот раствор, который удовлетворяет двум требованиям:

Прошедший проверку раствор готовят в достаточном объёме (на 100 кирпичей требуется 2–3 ведра), при этом воды добавляют столько, чтобы смесь легко сползала с мастерка.

Как выложить дымоход своими руками: пошаговая инструкция

Если материалы и инструменты подготовлены, можно начинать строительные работы:

1. Примерно за два ряда до потолка начинают выкладывать распушку. Если в дымоходе будет несколько каналов, то разгораживающие их кирпичи должны быть частично утопленными в одной из наружных стенок.
2. Выкладывают первые два ряда особенно тщательно. Они задают тон всей конструкции, поэтому должны быть идеально ровными и строго горизонтальными. Если кладётся насадная труба, то она с первых рядов возводится на глиняно-песчаном растворе, который наносится слоем толщиной 8–9 мм, а при установке блока на место сжимается до толщины 6–7 мм.

С каждым рядом толщину стенки в распушке увеличивают на 30–35 мм. Для этого нарезают из кирпича пластины разной толщины. Так, к примеру, в 1-м ряду распушки помимо целых блоков, количество которых увеличилось с 5 до 6, используются продольные и поперечные половинки (по 2 штуки) и несколько четвертинок. Резаные кирпичи нужно укладывать так, чтобы шероховатый срез смотрел внутрь кладки, а не в дымоотводящий канал. Ряд распушки, который окажется вровень с перекрытием, необходимо изолировать от деревянных элементов полосами из асбеста или базальтового картона. Далее возвращаются к первоначальным размерам дымохода — это будет первый ряд стояка. На этом этапе при помощи отвеса нужно определить проекцию дымохода на кровлю и выполнить в ней отверстие под него. В гидроизоляционной и пароизоляционной плёнках делают не отверстие, а крестообразный разрез. После этого получившиеся лепестки загибают таким образом, чтобы функциональность этого элемента не была нарушена. Ряд за рядом выкладывают стояк, стремясь делать его абсолютно вертикальным (контролируется отвесом).

Формирование выдры

Стояк заканчивается рядом, наполовину высоты выступающим выше нижнего края отверстия в кровле. Те, которые находятся на уровне деревянных стропил и обрешётки, необходимо изолировать асбестовыми или базальтовыми полосами.

Следующим рядом начинается выдра. Как и распушка, она постепенно расширяется, но неравномерно, а с учётом разной высоты краёв отверстия в крыше. Далее размеры дымохода снова возвращаются к первоначальным значениям — начинается шейка печи.

Последний этап — устройство оголовка из двух рядов. Первый ряд делается с уширением на 30–40 мм во все стороны. Второй ряд — по обычной схеме, при этом на выступе нижнего ряда выкладывается при помощи бетонного раствора наклонная поверхность.

На выступе оголовка крепится зонт. Просвет между его низом и верхом оголовка должен составлять 150–200 мм.

Если материал кровельного покрытия является горючим и к дымоходу подключён твердотопливный теплогенератор, на оголовке нужно установить искроуловитель (металлическая сетка).

Зазор между трубой и кровлей нужно герметизировать.

«Ступени» выдры сглаживаются раствором, так чтобы образовалась наклонная поверхность, после чего всю наружную часть дымохода нужно обработать гидроизолирующим составом.

Утепление кирпичного дымохода

Самый дешёвый способ утепления дымовой трубы — обмазывание её поверхности раствором на основе извести и шлака. Сначала на дымоходе крепят армирующую сетку, затем слой за слоем наносят раствор, делая смесь с каждым разом всё более густой. Количество слоёв составляет от 3-х до 5-ти. В результате покрытие имеет толщину 40 мм.

После высыхания штукатурки на ней могут появиться трещины, которые необходимо замазать. Далее дымоход белят раствором мела или извести.

Более дорогой, но более эффективный вариант утепления связан с применением базальтовой ваты плотностью 30–50 кг/м 3 . Поскольку стенки дымохода являются плоскими, целесообразнее всего использовать этот утеплитель в виде жёстких плит, а не мягких полотнищ (матов).

Для установки базальтовой ваты на дымоходе нужно закрепить дюбелями каркас из металлопрофиля. Утеплитель укладывается в каркас, после чего его можно зафиксировать натянутым капроновым шнуром или прикрутить к кирпичной кладке особыми тарельчатыми дюбелями, имеющими шляпку большого диаметра (чтобы исключить продавливание материала).

Поверх базальтовой ваты настилают паронепроницаемую плёнку (данный теплоизолятор хорошо впитывает воду), а затем оштукатуривают обычным цементно-песчаным раствором по армирующей сетке или обшивают жестью (можно оцинковкой).

Установка гильзы

Гильзование дымовой трубы осуществляют в следующей последовательности:

1. В зоне подключения котла или печи кладку дымохода разбирают на высоту, достаточную для монтажа самой длинной части стального вкладыша. Обычно это конденсатосборник.
2. Последовательно устанавливают все элементы вкладыша (гильзы), начиная с самого верхнего. По мере монтажа устанавливаемые детали подаются вверх, освобождая место для последующих. На каждом элементе имеются крючки, за которые можно зацепиться пропущенным через верхнее отверстие канатом.
3. После установки гильзы пространство между ней и стенками дымохода заполняют негорючим теплоизолятором.

В конце проём в дымоходе снова закладывают кирпичом.

Чистка дымохода

Слой сажи, оседающий внутри дымохода, не только уменьшает его сечение, но и увеличивает вероятность пожара, поскольку может воспламеняться. Иногда его даже специально выжигают, но такой способ очистки является очень опасным. Более правильно удалять сажу сочетанием двух методов:

1. Механический подразумевает использование щёток и скребков на длинных наращиваемых держателях, а также гири на прочном шнуре, которую пропускают в дымоход сверху.
2. Химический: в топке вместе с обычным топливом сжигается особое средство, например, «Полено-трубочист» (продаётся в хозяйственных магазинах). В его состав входит много веществ — угольный воск, сульфат аммония, хлорид цинка и др. Выделяющийся при горении этого средства газ образует на стенках дымохода покрытие, которое не позволяет саже впоследствии к ним прилипать.

Второй способ применяется как профилактический.

На первый взгляд, дымовая труба представляется предельно простой конструкцией. Однако на каждом этапе её возведения — от выбора материалов до установки теплоизоляции — требуется взвешенный и обдуманный подход. Следуя рекомендациям специалистов, вы сможете построить прочное и безопасное сооружение, которое прослужит многие годы.

Дымоходы из кирпича — конструктивные особенности, достоинства и недостатки, расчёт параметров. Пошаговая инструкция по его изготовлению своими руками.

Дымоход из кирпича своими руками: этапы возведения

Как сделать дымоход из кирпича своими руками? Этим вопросом задаются многие владельцы печного отопления. Данный процесс не очень легок и трудоемок, но позволяет сэкономить. Давайте рассмотрим подробно.

Кирпичный дымоход является одной из самых недорогих и надежных конструкций, поэтому большинство владельцев каминов или печей для отопления останавливаются именно на нем. Многие фирмы оказывают услуги по строительству дымоотводов такого типа, но можно возвести его самостоятельно и сэкономить денежные средства. Возникает вопрос как? Давайте разберемся.

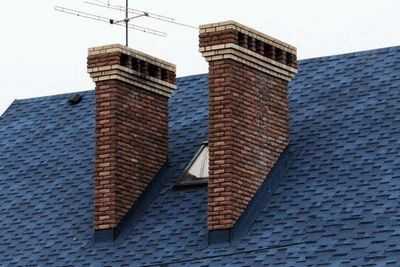

Кирпичный дымоход с куполом для защиты от попадания в него осадков

Прежде чем выяснить, как создать дымоход из кирпича своими руками, необходимо определиться, какие типы кладок существуют.

Варианты кладок дымоходного канала из кирпича

Кирпичные дымоотводы являются наиболее распространенными и применяются практически в каждом частном доме. Их по традиции строить начинают одновременно с домом. Существует два вида кладки дымохода:

Отдельно стоящий дымоход на чердачном этаже дома

Независимо от вида, кладка делается одинаково.

Условно дымоход для камина из кирпича можно подразделить на несколько отделов:

Место, подготовленное под фундамент для дымохода из кирпича

Совет! Внешнюю сторону стоит заштукатурить на всю высоту. Внутреннюю сторону лучше не трогать, так как химическая реакция, которая происходит в результате горения, может привести к разрушению в кратчайшие сроки.

Кладка кирпичного дымохода с применением шаблона из дерева

Совет! Для пресечения возникновения проблем с тягой труба для вывода дыма должна располагаться выше, чем конек крыши. Для этого следует осуществить монтаж насадки. Они могут быть изготовлены из бетона или листа стали.

Прямоугольный дымоход из кирпича — лучший вариант

Все части незаменимы при построении дымоотводного канала, в независимости, осуществляется ли работа мастером или собственными руками. Дымоход из кирпича для котла строится аналогично печному.

Пошаговая инструкция создания кирпичного дымоотвода своими руками

Возведение качественного дымохода из кирпича — это задача не из легких и очень важно выполнить кладку так, чтобы все было герметично, пожаробезопасно, и каждый шов здесь играет большую роль. Приоритетным направлением функционирования дымоотвода является удаление дыма и гари от сгоревшего топлива с помощью тяги, которая не только вытягивает, но и подает воздушные потоки в топку, и за счет этого поддерживается и обеспечивается процесс горения.

Схема возведения кирпичного дымохода своими руками

Большим преимуществом такого дымоотвода является то, что тяга у него хорошая при любых погодных условиях и увеличенный срок службы по сравнению с металлическими трубами. Давайте рассмотрим вопрос, как построить кирпичный дымоход своими руками по всем правилам.

Кирпичные дымоходы кладутся в три шага:

Кладка из кирпича фундамента будущего дымоотводного канала

На этом этапе нужно тщательно ознакомиться со строительными чертежами будущего дымоходного канала. Для обычной и традиционной дровяной печи необходима полная кладка, для кирпичного дымохода для газовой печи обязательно в качестве дополнения потребуется сделанная из специализированного сплава металлическая труба. Перед тем, как начать осуществление выкладки кирпичного дымохода следует возвести фундамент. Осуществляется строительство из цельного кирпича или армированного бетонного.

Совет! Высота основания фундамента должна быть 30 и более сантиметров, а ширина, которая на пятнадцать-двадцать сантиметров больше дымоотводного канала, будет оптимальной. На таком фундаменте дымоход будет стоять устойчиво.

Второй этап возведения кирпичного дымоотвода своими руками. Кладка

Дымоотвод строится высотой от пяти метров или не ниже конька крыши, так как это играет большую роль в тяге. Выкладываются такого типа дымоотводы исключительно специализированным огнеупорным или полнотельным красным кирпичом. Для их связки используются раствор из цемента и песка или известняка, а для мест с особо высокой температурой нужна специализированная смесь, применяемая для печной кладки.

Для откалывания требуемого кусочка кирпича пригодится шливочно-отрезная машина и маркер (фломастер) для отмерки. Применив эти инструменты, можно создать абсолютно точные по размеру пластины, которые понадобятся в области выдры, а также разделки.

Совет! Швы нужно делать тоньше. Таким образом, сделанный дымоход будет крепче. Ширина швов не должна превышать пятнадцать миллиметров.

Кирпичная кладка дымохода для газового отопительного прибора

Для формирования разделки, а также выдры лучше всего использовать пруты из металла, которые монтируются в кладку из кирпича и так, чтобы они не пересекали дымовой канал. Ширина и толщина дымоходного канала зависят от того, какую шов имеет толщину. Они должны иметь равный размер, чтобы кирпич ложился ровно. Советуем прочитать статью о правильном выборе стального дымохода и добавить ее в закладки.

Совет! Общая толщина кладки должна быть около десяти сантиметров. Это обеспечивает пожарную безопасность.

При строительстве такого дымоотводного канала обязательно нужно оставлять специализированные отверстия для проведения чистки.

Отверстия наверху дымоотводного канала из кирпича для выхода дыма и прочистки

Внутри стенки должны иметь идеально гладкую, а также ровную поверхность, а углы выполняются под 45 градусов. Лучше всего внутренние стенки отштукатурить для гладкости, так как на шероховатой поверхности сажа будет больше оседать, тем самым ухудшая тягу. Это может привести к возгоранию, что небезопасно. Также многие опытные печники рекомендуют белить печку не только внутри, но и снаружи, что позволит сразу определить, где может просочиться дым и сажа.

Если дымоход строится возле стены, его нужно закрепить — это будет надежнее. Для этого нужно применить металлические анкера на расстоянии тридцати сантиметров. Там где будет осуществляться соединение дымохода с потолком, а также крышей, обязательно нужно разместить негорючий материал или стекловату, тем самым снизится риск возгорания.

Кирпичный дымоход должен находиться на полметра выше конька крыши. Верхнюю часть дымоотводного канала следует утеплить и обложить специализированной отделкой для кровли или кирпичом для облицовки.

Крепление кирпичной кладки к стене при помощи анкеров для надежности

Если дымоход будет сделан по всем технологиям, то он будет крепким, безопасным, надежным и прослужит долгое время. Все эти этапы сохраняются, ели нужно возвести дымоход для твердотопливного котла из кирпича.

Обложить дымоход кирпичом можно самостоятельно, следуя советам, и сэкономить на вызове профессионалов. Главное при возведении — это построение верного чертежа и наличие свободного времени. Не следует спешить, скорость здесь не лучший показатель, нужно ориентироваться на качество кладки.
