Как выбрать блок питания для светодиодов

Наиболее энергоэффективной технологией искусственного освещения на сегодняшний день является освещение светодиодное. А поскольку светодиоды — изделия капризные, питание им нужно особое. Нельзя просто взять и включить светодиоды в розетку, а если это и выглядит так, то скорее всего преобразователь сетевого напряжения в требуемое низкое постоянное напряжение есть, но он скрыт внутри цокольной части, скажем, светодиодной лампы.

Однако не всегда мы имеем дело со светодиодной лампой, иногда необходимо подключить единичные светодиоды или светодиодную ленту, поэтому выбор блока питания для светодиодов для кого-то может стать вполне актуальной задачей. Давайте же в рамках данной статьи разберемся, что — к чему.

Блок питания для светодиодов или LED-драйвер

Правильно выбранный блок питания для светодиодов — залог качественного и надежного освещения. А поскольку светодиодам необходим постоянный ток, то сетевое напряжение необходимо сначала преобразовать. Этим и занимается блок питания для светодиодов. Блок питания или LED-драйвер обеспечивает светодиодам постоянный ток при номинальном напряжении.

Для самого преобразователя константой может быть 5, 12, 24 или 48 вольт постоянного напряжения, в зависимости от конфигурации вашей светодиодной сборки, либо постоянным может быть непосредственно ток, например 350 или 700 миллиампер, а напряжение будет немного «плавать» в зависимости от текущей температуры светодиодов.

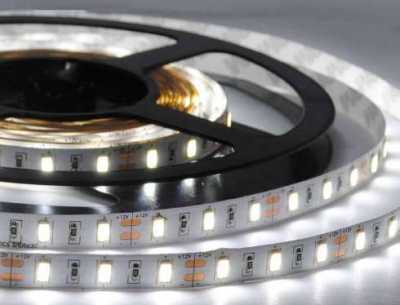

Ток для светодиодных сборок, как правило, составляет от нескольких сот миллиампер до единиц ампер. Для светодиодных лент даже нормируется удельная мощность на метр длины, скажем 4,8 или 16 Вт на метр длины ленты.

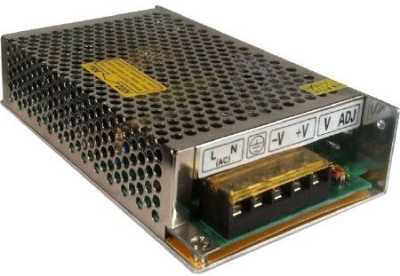

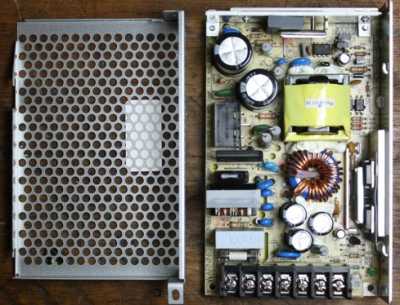

Источники постоянного напряжения для светодиодов называют блоками питания для светодиодов. Они выглядят как плата внутри перфорированного корпуса из нержавейки (вверху на рисунке) или как зарядное устройство для портативной техники.

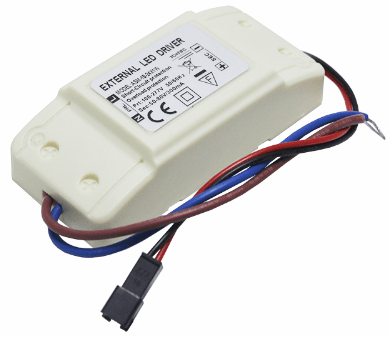

Источники же постоянного тока для светодиодов называют светодиодными драйверами или LED-драйверами. Они похожи на металлизированный или пластиковый (как слева на рисунке) блок питания ноутбука. Но и для тех, и для других источников питания для светодиодов, будь постоянным напряжение или ток, – нормируется максимальная отдаваемая мощность в ваттах. Например 12 В 240 Вт или 350 мА 24 Вт.

Сразу ясно, в каком случае постоянным будет напряжение, а в каком — ток. В первом случае напряжение постоянное, а ток станет зависеть от количества подключенных параллельно светодиодных сборок — максимальный ток для нашего примера 20 А. Во втором случае очевидно, что максимальное напряжение составит 68,5 В, и станет зависеть от того, сколько светодиодных сборок на 350 мА будет соединено последовательно.

Какой источник питания для светодиодов выбрать

Типичных случаев использования светодиодов с блоком питания три:

• блок питания изначально встроен в источник света (например светодиодная лампа или прожектор);

• светодиодный источник света имеет номинальное напряжение питания, и такие источники будут соединяться по несколько параллельно или будет лишь один (распространенный вариант — светодиодные ленты на 12 вольт);

• имеются несколько светодиодных сборок, для которых не желательно превышать номинальный ток, и таких сборок несколько, их необходимо объединить последовательно (напряжение указывается диапазоном, например 11-13 В или 15-18 В).

В первом случае все ясно, нет надобности в приобретении источника питания, достаточно позаботиться об условиях эксплуатации: защитить прожектор от влаги козырьком, например.

Во втором случае подойдет блок питания постоянного напряжения для светодиодов в перфорированном корпусе: количество метров лент умножьте на мощность погонного метра ленты, – это и будет общая их мощность.

Если ленты будут соединяться параллельно, то их номинальное напряжение и берется в расчет при выборе блока питания, а мощность блока питания возьмите на 5-10% больше общей мощности лент. Например: 7,5 метров ленты на 12 вольт с погонной мощностью 7,36 Вт/м — это 55,2 ватт при 12 вольтах, соответственно выбираем блок питания постоянного тока с выходными параметрами 12 В 60 Вт.

В третьем случае прикиньте количество светодиодных сборок, и подберите LED-драйвер на подходящий диапазон напряжений. Например: есть 5 неких светодиодных сборок на номинальный ток 300 мА, напряжение для каждой сборки указано около 15 вольт.

Для последовательного соединения потребуется предельное напряжение 75 вольт, а ток 300 мА. Выбираем LED-драйвер на диапазон от 50 до 80 В, на ток 300 мА. В зависимости от того, будет ли драйвер установлен на улице или в помещении — выбираем тип корпуса устройства с соответствующим классом защиты оболочки IP.

Узнать подробнее об устройстве блоков питания и драйверов для светодиодов можно здесь: Схемотехника блоков питания для светодиодных лент и не только

Андрей Повный
