Как подключить светодиодную ленту

Тип электрической схемы, по которой производится подключение светодиодной ленты, зависит от нескольких факторов: длины ленты и ее типа. Как правило, стандартная длина светодиодной ленты составляет пять метров. По типу ленты классифицируют, как одноцветные и RGB ленты. О том, как правильно выбрать светодиодную ленту смотрите здесь: Как выбрать и купить качественную светодиодную ленту. В этой же статье рассмотрим схемы подключения одноцветных светодиодных лент.

При приобретении блока питания для светодиодной ленты обратите внимание на соответствие его номинальной мощности потребляемой мощности светодиодной ленты. Если вы планируете подключить несколько светодиодных лент, то соответственно выбирайте тот блок питания, номинальная мощность которого несколько больше суммарной потребляемой мощности обоих лент. При выборе блока питания всегда делайте небольшой запас по мощности.

Схема подключения одной и нескольких одноцветных светодиодных лент

Подключить одну ленту стандартного размера (5 метров) достаточно просто. Для этого необходимо подключить ленту к блоку питания, а его к электрической бытовой сети 220 В. Если у вас блок питания выведенными шнурами, то вам следует ориентироваться на их расцветку. Шнур для подключения к бытовой сети, как правило, имеет установленную штепсельную вилку.

Общепринятая цветовая маркировка шнура блока питания для подключения светодиодной лаенты следующая: красный цвет – это плюс, а черный или синий соответственно минус. Возможна также другая маркировка.

Во всяком случае, перед окончательным подключением проводников, попробуйте запитать светодиодную ленту. Если вы перепутали минус с плюсом, не переживайте, ничего плохого не случится. В данном случае светодиодная лента просто не будет светиться. Поменяйте местами проводники и проверьте работоспособность изделия.

Существуют также блоки питания, в которых изначально нет выведенных шнуров. В данном случае вам необходимо подключить необходимые шнуры к соответствующим зажимам блока питания. Подключить шнуры самостоятельно не сложно, так как зажимы блока питания промаркированы. Если вам не понятна маркировка, почитайте инструкцию к данному изделию, так должна быть приведена схема подключения блока питания к бытовой сети и непосредственно к самой ленте.

Для окончательного подключения проводников к светодиодной ленте необходимо обеспечить хороший контакт. Существует два способа подключения питающего провода к светодиодной ленте.

Первый – это использование коннектора. Для подсоединения питающего провода достаточно взять коннектор, отодвинуть специальную зажимную пластину, надвинуть коннектор на край светодиодной ленты и вернуть на место зажимную пластину. Теперь осталось присоединить провод, идущий от коннектора к блоку питания.

Второй способ – это присоединение питающего провода пайкой. Если вы имеете навыки пайки проводников, то вы сможете без труда присоединить провод к светодиодной ленте, сэкономив средства на приобретение коннекторов, особенно если вы планируете установку нескольких светодиодных лент. Данный способ соединения отличается высокой надежностью, так как со временем контакт провода с лентой не ухудшается, как это может быть при использовании коннекторов.

Если у вас есть необходимость подключения нескольких светодиодных лент, то в данном случае необходимо знать некоторые нюансы. Не рекомендуется подключать вторую ленту к первой последовательно, так как на подключенной ленте будет наблюдаться значительное падение напряжения. Кроме того, первая лента может перегреваться, так как ее токопроводящие дорожки рассчитаны на ток одной ленты. Перегрев в свою очередь значительно сокращает срок службы светодиодов. Правильный вариант – подключить вторую ленту к выводам блока питания.

Для подключения двух светодиодных лент необходим блок питания большой мощности и соответственно достаточно большого размера. Если пространство для установки блоков питания ограничено, например, вы хотите его установить непосредственно в каркас подвесного потолка, то можно подключить ленты несколько иным способом.

Следующая схема подключения двух одноцветных светодиодных лент предусматривает использование двух блоков питания. То есть в данном случае каждая из светодиодных лент будет запитана от отдельного блока питания.

Схема подключения одноцветной светодиодной ленты

Схема параллельного подключения двух одноцветных светодиодных лент

Схема подключения двух одноцветных светодиодных лент с двумя блоками питания

Если у вас есть необходимость подключить к светодиодной ленте небольшую часть другой ленты, то можно соединить их последовательно, то есть друг к другу. В данном случае падение напряжения будет незначительным или вообще будет отсутствовать. Перед тем, как приступать к присоединению второй части ленты, подключите ее к основной ленте и посмотрите, не наблюдается ли падения напряжения. Если все в порядке, то можно соединить две части ленты одним из выше предложенных способов.

Кстати, для этой цели есть двухсторонние коннекторы.

Схема подключения одной и нескольких светодиодных RGB лент

В первой части статьи были рассмотрены схемы подключения светодиодной ленты одноцветного типа. В данной статье рассмотрим схемы подключения светодиодных RGB лент.

Основная отличительная особенность схем подключения RGB лент – это наличие еще одного устройства в схеме – контроллера. Данное устройство предназначено для управления цветами ленты и интенсивностью свечения светодиодов.

Подключение светодиодной RGB ленты производится следующим образом. В начале блок питания подключается к бытовой сети, затем к контроллеру. Особенности подключения блока питания приведены в первой части материала.

Данный тип светодиодной ленты несколько отличается от одноцветной ленты. Подключение RGB лент осуществляется при помощи четырех проводников. Три проводника предназначены для управления цветами светодиодной ленты: синим, красным и зеленым. Четвертый провод – общий. Как на контроллере, так и на концах светодиодной ленты нанесена маркировка выводов: «B» – синий цвет; «R» – красный цвет; «G» – зеленый цвет; «V+» – общий провод питания.

Подключение светодиодной ленты к контроллеру может быть выполнено как пайкой, так и при помощи коннекторов.

Если у вас возникла необходимость подключения еще одной светодиодной RGB ленты, то в данном случае необходимо учесть общую суммарную нагрузку светодиодных лент. Она должна быть меньше номинальной нагрузки контроллера и блока питания.

Как правило, контроллер рассчитан на определенный ток нагрузки, который, значительно меньше суммарного тока, потребляемого двумя полноразмерными RGB лентами. Как поступить в данном случае?

Для подключения нескольких светодиодных лент данного типа существуют RGB усилители. Данный усилитель сохраняет синхронность управления цветами и интенсивностью свечения светодиодов. То есть в данном случае обе ленты будут работать синхронно.

Вторая светодиодная лента подключается к RGB усилителю, а он, в свою очередь, к основной ленте. Питание усилителя осуществляется от блока питания. Можно использовать как отдельный блок питания для усилителя, так основной, питающий контроллер. Соответственно, общий блок питания для контроллера и усилителя будет сравнительно больших размеров. Поэтому целесообразнее будет приобрести два блока питания для подключения отдельно контроллера и усилителя.

Схема подключения светодиодной RGB ленты

Схема параллельного подключения двух светодиодных RGB лент

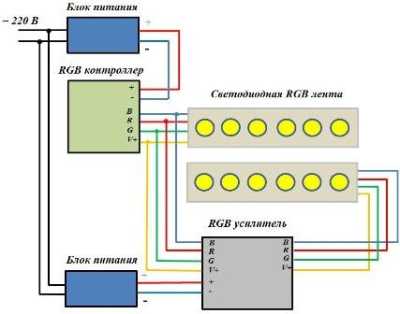

Схема подключения второй светодиодной RGB ленты через RGB усилитель
