Как изготовить трансформатор безопасности
Рассказ о том, что такое трансформатор безопасности, для чего он нужен и как его можно изготовить самостоятельно.
Многие электрические, а чаще электронные конструкции имеют бестрансформаторные источники питания. Мощность таких блоков питания, как правило, невелика, но вполне достаточна для питания таких устройств, как тиристорные регуляторы мощности, сумеречные выключатели, устройства для замедленного включения ламп накаливания, реле времени и многие другие.
Будучи собраны окончательно, такие устройства помещаются в изолирующий пластмассовый корпус, исключающий прикосновение человека к токоведущим частям. Большей частью описание электрических схем подобных устройств заканчивается оптимистической фразой: «Собранное из исправных деталей устройство в налаживании не нуждается». Конечно, если схема собрана без ошибок!
Но, достаточно часто, вместо только что упомянутой фразы, приводятся рекомендации по настройке и регулировке схемы, а после них большими буквами написано: «Внимание! Конструкция имеет гальваническую связь с электрической сетью. При налаживании будьте осторожны».
В настройке таких устройств неоценимую помощь окажет развязывающий трансформатор, или как его иногда называют трансформатор безопасности. Не лишним такой трансформатор будет и при ремонте подобных схем промышленного изготовления.
Конструкция такого трансформатора предельно проста, он состоит всего из двух одинаковых обмоток, рассчитанных на напряжение сети. Мощность подобного трансформатора невелика, порядка 60…100 Вт, что вполне достаточно для налаживания упомянутых конструкций. Но мотать такой трансформатор вовсе не обязательно. В старых запасах всегда можно обнаружить трансформаторы от старых телевизоров, ведь настоящие электрики люди запасливые и вещи нужные понапрасну не выбрасывают.
Наиболее подходящими для изготовления развязывающего трансформатора следует считать трансформаторы от телевизоров модели УПИМЦТ – 61.

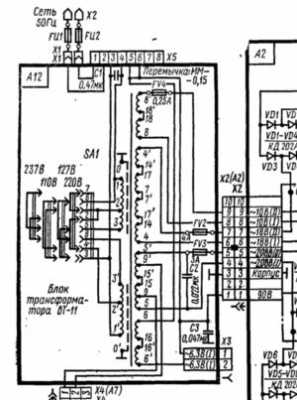

Фрагмент блока питания такого телевизора с трансформатором ТС – 250 показан на рисунке 1. Из рисунка видно, что с обмотки 5 – 5’ безо всяких переделок можно получить напряжение 208 В.
Если же последовательно с ней включить обмотку 8 – 8’, то вместе с её напряжением 10 В, получим в результате 218 В, что почти равно номинальному сетевому напряжению.
Обмотки, конечно, следует подключить синфазно, что легко проверить вольтметром: если после подключения обмоток суммарное напряжение стало, как предполагалось, 218 В, то все в порядке.
В случае, если после соединения обмоток напряжение снизилось до 198 В, то концы одной из обмоток, любой, следует поменять местами. Измерения следует производить при номинальном напряжении сети.
Рисунок 1. Блок питания телевизора с трансформатором ТС-250

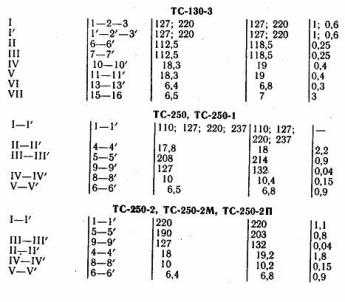

Кроме трансформатора ТС – 250 возможно применение других трансформаторов. Выходные напряжения некоторых из них, а также номера выводов, показаны на рисунках 2 и 3.
В том случае, когда подобных трансформаторов найти не удастся, то можно применить еще более простой способ изготовления развязывающего трансформатора: надо просто два сетевых трансформатора соединить вторичными обмотками.
Единственное условие, это чтобы у обоих трансформаторов вторичные обмотки были на одинаковое напряжение. Трансформаторы при этом могут быть разной мощности, главное, чтобы трансформатор меньшей мощности был выходным. Соединение трансформаторов показано на рисунке 4.
Рисунок 4. Трансформатор безопасности
И последнее, что необходимо предусмотреть в конструкции развязывающего трансформатора это наличие предохранителей в обеих обмотках, ведь даже если все собрано без ошибок и исправно, нельзя забывать о «человеческом факторе», – замкнуть отверткой можно все, что угодно и когда угодно.
Пользование развязывающим трансформатором сводит на нет риск поражения сетевым напряжением. Но даже и в этом случае особо храбриться не надо и правила электробезопасности все же соблюдать!
Борис Аладышкин
