Схемы дымоходов: как сделать их правильно?

От корректности проекта и правильности сборки дымоотвода зависит удобство, комфорт и безопасность эксплуатации и газового котла, и дровяной печи бани. В сегодняшней статье мы поговорим о том, как выглядит схема установки дымохода для разных типов отопительных аппаратов.

Способы отвода дыма

Общие правила установки и монтажа дымохода:

Грамотный монтаж дымоотвода для дровяного камина и печки

Особенностью дров, как топлива, является большой жар от них. Из этого следует, что температура дыма в дровяной печи бани или камине будет высокой, но неравномерной. Не каждый дымоход сможет выдержать такое продолжительное воздействие.

Чаще всего для монтажа дымохода для таких отопительных устройств, как печь для бани или камин с дровяной топкой, используется жаропрочный кирпич.

Делаем кирпичный дымоход

Правильная схема дымохода кирпичного в общих чертах может выглядеть так:

Фартук под выдрой кирпичного дымохода

Следует знать! Для того чтобы на выступе выдры не застаивалась вода, необходимо сделать угловые откосы из цементной штукатурки со всех четырех сторон.

Делаем штукатурные откосы на выдре

Графическая схема дымохода печи из кирпича для дома или бани представлена на рисунке ниже.

Схема двухколпакового дымоотвода

Именно двухколпаковая система отвода дыма является оптимальной для использования в больших печах и каминах с немалыми очагами на дровах. Она обеспечивает более-менее равномерный прогрев в помещении, а также имеет минимум препятствий для движения дыма к вытяжному каналу.

Особенности двойного дымохода для камина

Еще один из вариантов дымохода — двойная труба. Снаружи она делается из кирпича, а внутри нее проходит металлическая цилиндрическая часть. Если труба будет выполнена из нержавейки, то такой вариант дымохода подойдет для установки газового котла.

Комбинированные двойные отводы дыма для каминов имеют ряд преимуществ перед кирпичными:

1. Канал для движения дыма имеет гладкую поверхность, без препятствий.
2. Увеличивается пожарная безопасность здания в целом.
3. Кладка внешней части может производиться без распушки.
4. Увеличивается срок эксплуатации дымоотвода.
5. Улучшается герметичность всего дымохода.

На рисунке внизу показана схема дымохода камина или газового котла, имеющего комбинированную структуру.

Схема монтажа каминного дымохода

Особенностью такой конструкции является то, что обычно она делается в коренном исполнении, а не насадном. То есть сам дымоход располагается непосредственно рядом с отопительным агрегатом.

Правильный монтаж дымоходов для газового оборудования

Особенности отходов, образующихся при работе газового котла, подразумевают определенные конструктивные требования к дымоходам для данного типа отопительных приборов.

Собираем дымоход для котла с естественной тягой

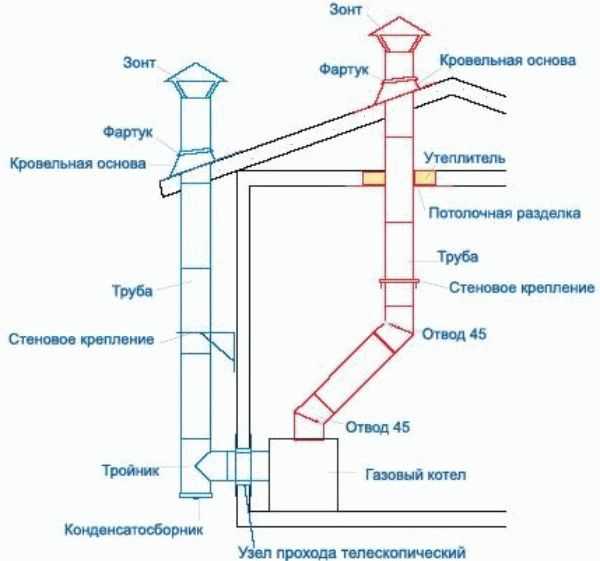

Общая схема монтажа дымохода для напольного газового котла с отверстием для отвода продуктов сгорания сзади корпуса выглядит следующим образом:

Следует знать: так как отводимые продукты сгорания в газовом оборудовании имеют невысокую температуру, то возможно образование конденсата. Чтобы обезопасить котел от попадания воды внутрь при использовании одноканального дымохода, следует монтировать в систему сборник конденсата, а также утеплять ту часть трубы, которая проходит на улице. Более рациональное решение — использование дымохода типа сэндвич.

Состоит сэндвич труба из трех слоев:

Сечение сэндвич трубы овальное, так как эта форма является оптимальной для монтажа дымохода для газового котла.

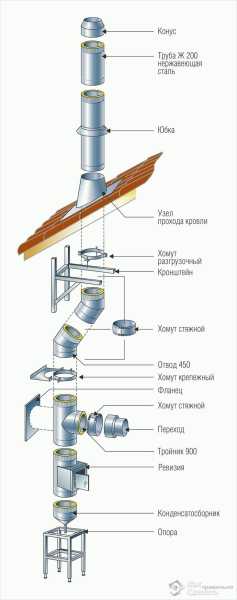

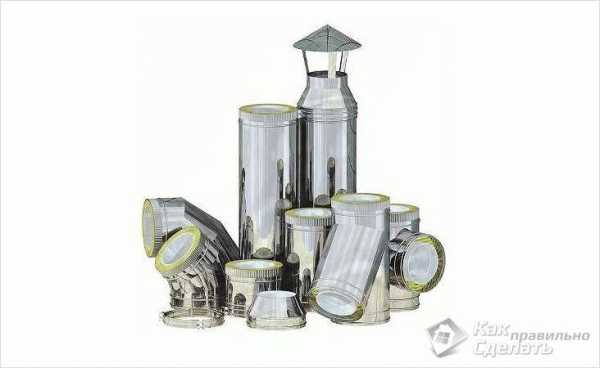

Состав металлического дымоотвода для котла

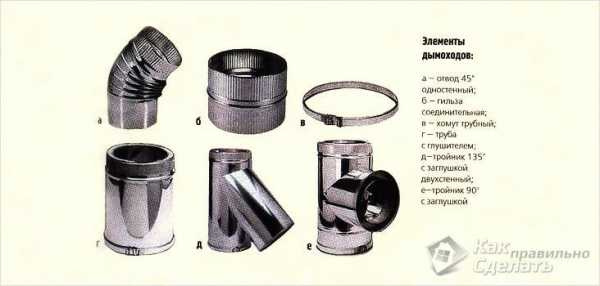

Правильная установка дымоходных труб

Грамотная сборка сэндвич дымохода

Следует знать! Все контакты с горючими веществами в стенах и перекрытиях должны изолироваться негорючими материалами.

Следует знать! Перед покупкой кровельного узла дымохода (фартука) обязательно замерьте угол уклона поверхности кровли! Это позволит вам максимально точно провести дымоходную трубу через отверстие узла и обеспечить наивысшую герметичность данной конструкции.

Монтируем вытяжку для настенного котла

Существует тип газовых котлов с принудительной вытяжкой продуктов сгорания. Внутри вытяжной камеры таких аппаратов стоит «дуйчик»- вентилятор.

Размеры коаксиального дымохода

Дымоходы таких котлов отличаются минимальными размерами в длину и наименьшей сложностью в монтаже. Они состоят из двух каналов, изолированных каменной ватой высокого качества. Внутренний канал служит вытяжкой, а наружный — заборником воздуха с улицы.

Схема дымохода для котла с коаксиальным выходом несложная, монтаж осуществляется следующим образом:

Следует знать! Для герметизации всех соединений в комплект коаксиального дымохода входит специальный герметик и широкий хомут.

Дымоходы: от асбеста до стекла

Дымоход – это один из важнейших элементов всей конструкции дома, особенно это касается таких устройств, как печи, котлы отопления, камины, газовые колонки. Назначение дымоходов состоит в том, чтобы вывести продукт горения безопасным путем, обеспечив чистоту воздуха в помещении, свежесть, безопасность. Кроме того, нормальная работа таких устройств также зависит от того, насколько правильно сконструирован дымоход, из какого материала он сделан, каковы условия его эксплуатации. При этом вопрос, как правильно сделать дымоход, является одним из самых важных.

Дымоход является одним из самых важных элементов обеспечения техники безопасности всего дома.

В нашей статье мы рассмотрим, каких видов бывают дымоходы, из каких материалов их можно сооружать и каким именно образом, узнаем о требованиях, предъявляемых к подобной системе и установке.

Виды дымоходов

Сегодня применяется монтаж самых различных видов дымоходных труб, которые могут иметь различные характеристики. Некоторые их них очень дешевы и легко устанавливаются даже своими руками, но есть и более дорогостоящие, сложные системы, при монтаже которых необходимо участие специалистов.

Среди таких видов дымоходов необходимо выделить такие:

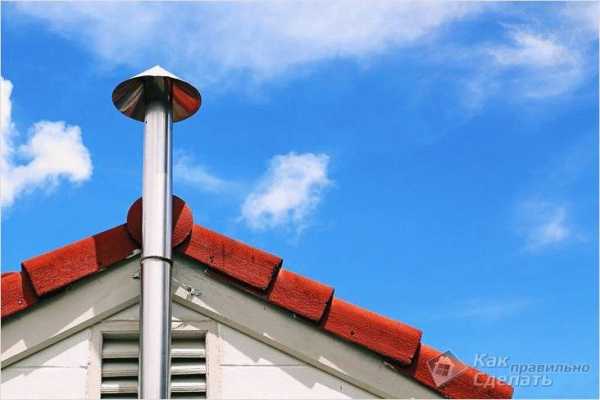

Труба дымохода на крыше.

1. Кирпичные, которые являются наиболее популярными. Это традиционный способ устройства трубы, который чаще всего встречается в больших усадьбах и домах старой постройки.
2. Стальные дымовые трубы, часто это нержавеющая сталь, хотя может использоваться и оцинкованная. Последнее время становятся востребованными трубы из кислостойкой стали с добавками молибдена.
3. Керамические дымоходы представляют собой сложную конструкцию из керамики, стали либо бетонного слоя.
4. Асбестоцементные трубы.
5. Прочие материалы типа стекла, шамота и т.д.

Кроме того, дымовые трубы можно разделить на:

Последнее время делают коаксиальные дымоходы, устроенные по принципу «труба в трубе».

Но применяются они в домашнем хозяйстве очень редко. Работают они следующим образом: забор уличного воздуха осуществляется через наружную трубу, а все продукты горения выводятся через внутреннюю. Установка подобного дымохода для частного дома позволяет обойтись без дополнительной системы вентиляции, что очень выгодно.

Требования к дымоходам

Тягу дымохода необходимо прослеживать на всех этапах монтажа.

При вопросе, как правильно установить дымоход, необходимо следовать таким требованиям:

Дымоходы: от асбеста до кирпича

Современный дымоход может быть сделан из самых различных материалов, уже не удивляют керамические и стеклянные трубы, которые намного лучше справляются со своими обязанностями, чем традиционные кирпичные. Рассмотрим отдельные виды труб, варианты их устройства, преимущества.

Трубы из асбестоцемента

Асбестоцементные трубы считаются самыми экономичными.

Еще пару десятилетий назад самыми популярными были дымовые трубы из асбестоцемента, этот материал отличался крайней дешевизной. Монтаж их возможен для печей, каминов, отопительных сетей. Но из плюсов можно отметить только низкую цену, в остальном – это далеко не самый лучший вариант. Дело в том, что максимальная температура продуктов горения может составлять только 300 градусов, что часто просто недостаточно.

Из недостатков надо отметить следующие:

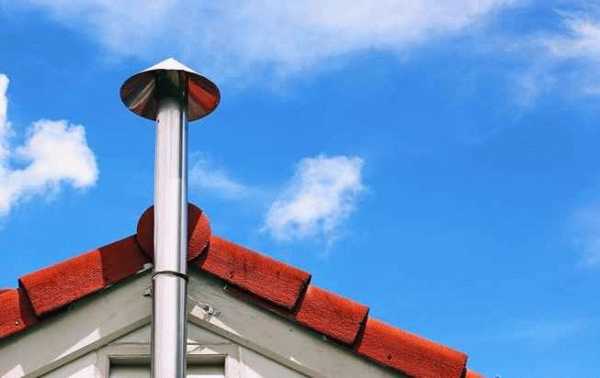

Стальные дымоходы

Как установить дымоход, чтобы он был простым и надежным? Ответ прост: стальные дымоходы не только очень прочные и надежные, но и относительно простые в установке. Но и здесь есть свои нюансы: простые стальные изделия подвержены коррозии, срок их службы достигает всего 3-4 года. Поэтому рекомендуется брать оцинкованные трубы, дымоходы из нержавеющей стали.

Такие трубы обеспечивают:

Из минусов надо отметить то, что металлические дымоходы имеют высокую цену, для проектирования часто необходимо присутствие специалиста, во многих случаях требуется наличие изоляции, то есть делается труба-сэндвич.

Кирпичные конструкции

Кирпичные дымоходы всегда были самыми популярными при строительстве кирпичных домов.

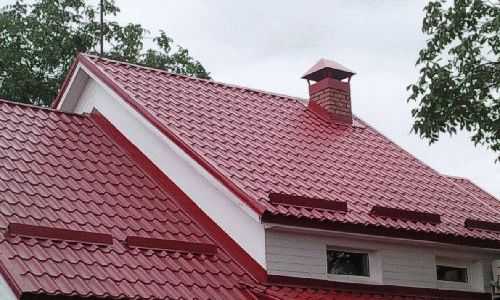

Кирпичные дымоходы, которые часто устанавливают на крыше, являются традиционными. Они не только привлекательны, но и функциональны, но вот в качестве газохода они категорически не подходят! Дело в том, что под воздействием конденсата кирпич разрушается очень быстро, он впитывает влагу, портит при этом внутреннюю отделку стен. Если делать такой дымоход без подготовки и специальных знаний, то он может стать очень опасным!

При устройстве необходимо соблюдать довольно много требований, одно из которых касается высоты трубы, точнее той ее части, которая выступает над крышей. Высота зависит от расстояния, которое имеется между трубой и коньком. Из требований необходимо отметить и такие:

Трубы из шамота

Уже несколько лет на рынке предлагаются дымоходы из такого материала, как шамот. Оболочка их сделана из бетона либо стали, внутренняя труба – из керамики. Такие системы уже успели завоевать популярность благодаря своей надежности. Пирог такого дымохода состоит из следующих слоев:

Из минусов надо отметить, что цена довольно высока, но это вполне окупается несложным монтажом и высочайшим качеством, надежностью.

При установке руководствуются представленными производителем схемами, подобный монтаж редко вызывает какие-либо трудности.

Стеклянные дымоходы

Есть и более экзотические материалы для устройства дымохода, что еще пару лет назад вызвало бы недоумение. Речь идет о стеклянных дымоходах, которые намного более эффективны, чем все представленные до этого. Стекло не подвержено коррозии вообще, оно не только легко прочищается, но и практически не накапливает на внутренних стенках следов копоти и сажи. Влага также не оказывает никакого влияния на материал. Вообще, стеклянный дымоход – один из самых надежных и безопасных.

Из минусов необходимо отметить высокую стоимость системы, хотя, в сравнении с плюсами,это не такой уж и большой недостаток. Монтаж подобного дымохода сложен, необходимо присутствие профессионала.

Как мы видим, сделать правильно дымоход не трудно, но все работы находятся в прямой зависимости от используемого материала. Некоторые трубы прокладываются быстро даже для уже построенного дома, а вот в случае с другими (например, кирпич) закладку следует начинать на этапе сооружения стен.

Как правильно сделать дымоход и из какого материала его лучше всего конструировать? Разберемся с этими вопросами вместе.

Как сделать правильный дымоход для печки, сауны, камина, котла. Коаксиальные дымоходы.

О дымоходах для печей, каминов и котлов

Поверьте что правильная схема, конструкция дымохода это очень важно.

Сам я столкнулся с этим когда в свежевыстроенной сауне печь стала дымить из за неправильного расчета высоты трубы над коньком, задымление было настолько сильным что дорогая вагонка за несколько месяцев покрылась слоем черной копоти что конечно не радовало.

Переделка собранной печки и схемы дымохода унесла много денег и нервов. Если вы как и я допустили похожую досадную ошибку Вам может пригодится статья Как самому исправить ошибки в вентиляции и воздухообмене дома и квартиры

Печь, камин, котел отопления и даже обычная газовая колонка имеют одну общую особенность: они требуют утилизации воздуха, насыщенного продуктами горения. Внимание к этой теме — залог не только комфорта, но и безопасности.

Затраты топлива, соотношение производимого и теряемого тепла, чистота воздуха в помещениях и пожарная безопасность зависят от правильного проектирования и сооружения дымохода. Создавая канал для отведения продуктов горения, необходимо руководствоваться строительными нормами, предписаниями производителя оборудования и здравым смыслом. Вначале мы расскажем об общих требованиях к дымоходу и о том, чего делать нельзя. А затем рассмотрим особенности и тонкости эксплуатации отдельных конструкций.

Правильный дымоход

Основополагающая характеристика дымохода — его материал. В последнее время все большую популярность приобретают дымоходы из кислостойкой нержавеющей стали с добавлением молибдена. Но для каминов и печей, в которых дымовые газы не имеют повышенной кислотности, можно использовать и старый добрый кирпич.

Оптимальная форма дымохода — цилиндр, Чем больше на пути дыма преград, вызванных угловатостью, тем сложнее ему проходить и тем больше сажи отложится на стенках.

Размеры определяются диаметром и высотой конструкции.

Первую характеристику вычисляют исходя из мощности оборудования, ширины его выходного отверстия, количества и характера преград на пути дыма. Высоту дымохода рассчитывают в соответствии со строительными нормами, учитывая высоту здания, тип крыши и габариты соседних строений (схема). При проектировании важно соблюсти требования к горизонтальным участкам дымохода. Их длина не должна превышать 1 м, ведь теплый воздух движется вертикально, а не горизонтально. Несоблюдение этого требования станет причиной плохой тяги и повышенного отложения сажи на данном участке.

Подключение котла или каминной топки к дымоходу зачастую связано с проблемой несоответствия диаметров. В таких случаях используют редукционный переходник. Зону соединения оборудования С дымоходом обрабатывают специальным герметиком. Последующую сборку дымохода из труб проводят но ходу конденсата, то есть с расширением вверх. Это не позволит конденсату выйти на внешнюю стенку трубы.

Дымоход из кирпича собирают в соответствии с проектом. Каждый камин и каждая печь требуют своей кладки, которую прописывают по слоям. Общее пожелание такое: минимизируйте шероховатости на внутренних стенках и следите за герметичностью постройки.

Если в доме есть старый кирпичный дымоход и его хотят использовать для газового котла, следует провести гильзовку. В старый дымоход устанавливают трубу из кислотостойкой стали, оставляй технический зазор между новой трубой и кладкой При создании большинства дымоходов используют тройники. В них нужно учитывать утлы отвода и предусмотреть ревизионные дверцы. Одно из основных требований газовых котлов — сооружение конденсата-отвода Это может быть вертикальный конденсато-сборник или тройник с лейкой. Важно, чтобы водяной пар был отведен грамотно.

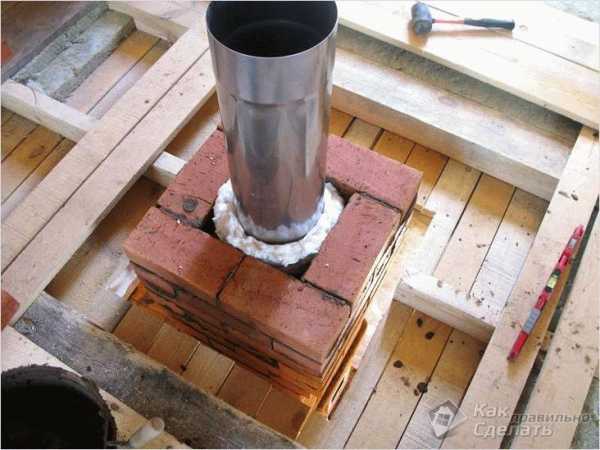

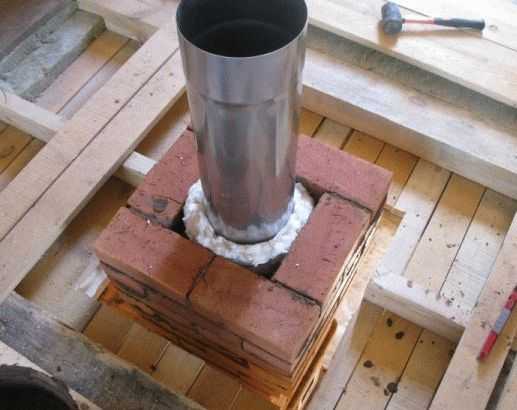

Изоляция дымохода обеспечивает безопасность как его самого, так и дома. Утепление позволяет ускорить прогрев трубы и уменьшить образование конденсата. Если труба проходит возле горючих материалов, то изоляция их спасет. Прокладывая дымоход сквозь перекрытия, надо соблюсти все пожарные нормы, зависящие от материала перекрытия и температуры трубы.

Лучше, если поверхности стен и потолка, расположенные вблизи канала дымохода, будут отделаны негорючими материалами. В противном случае их придется закрыть металлическим листом с прослойкой из материала, не поддерживающего горение.

Часть трубы дымохода, которая выхолит на улицу, нужно защитить от ветра и дополнительно зафиксировать. Защиту от атмосферных осадков и мусора обеспечивают дефлекторы, сетки и даже флюгеры. Однако надо помнить, что такая защита годится не во всех случаях. Если для камина и печи колпак — норма, то для газового оборудования — нарушение безопасности системы.

Из чего делают флюгеры

Флюгер можно изготовить из пластика и даже фанеры. Однако для серьёзных изделий годится только металл. Плоские флюгеры делают из нержавеющей стали или стального кровельного листа с покрытием порошковой эмалью, специальными красками либо полимерами. Объёмные, как правило, выполняют из меди. Особой эстетикой отличаются кова-

ные экземпляры. Разнообразие флюгеров ограничивает лишь фантазия их изготовителей. Немалую роль играют и традиции. В Древнем Китае и Японии, например, флюгеры делали в форме драконов, заодно охранявших дома от злых духов. В Европе на крышу часто водружали фамильные гербы, флаги, знаки зодиака, а также фигурки ангелов, сказочных существ, животных и пр. Сегодня, как и сотни лет назад, особенно популярны флюгеры с петушком -символом бдительности и оберегом от краж и пожаров.

Неправильный дымоход

Ошибки, допущенные в дымоходном деле, могут быть чреваты серьезными последствиями, поэтому важно соблюдать все строительные нормы и требования. Одни последствия неправильного проектирования станут причиной дорогостоящей переделки, другие же могут спровоцировать пожар или отравление продуктами горения.

Специалисты не рекомендуют использовать материалы, не предназначенные для данных целей, например асбест и алюминий. Если речь идет о газовом котле, то и кирпич не лучший вариант. Кислотная среда может разрушить его за несколько лет. А переделка дымохода — не самая приятная перспектива.

Изменение диаметра дымохода в процессе эксплуатации без привлечения специалиста как минимум уменьшит КПД системы. Нагрузка на основу дымохода не должна превышать значение, способное привести к разрушению постройки.

Объединение нескольких установок в одну дымоотводную сеть возможно лишь при наличии подтверждающих инженерных расчетов, произведенных профильным специалистом.

Из наиболее опасных ошибок можно выделить:

Устройство технически правильного и функционального дымохода — непростая задача. Каждый случай имеет свои нюансы и требует консультации со специалистом, хотя бы на этапе проектирования.

Дымоходы для печей

СНиП Отопление, вентиляция и кондиционирование — основополагающие правила и инструкции для проектирования системы печного отопления. Он рассказывает обо всех требованиях и к печи, и к дымоходу.

Так, одну печь следует предусматривать для отопления не более трех помещений, расположенных на одном этаже. В двухэтажных зданиях допускаются двухъярусные печи с обособленными топливниками и дымоходами для каждого этажа. Использование деревянных балок в перекрытии между верхним и нижним ярусами печи недопустимо.

Кроме того, нельзя:

Печи, как правило, следует размешать у внутренних стен и перегородок из негорючих материалов. Дымовые каналы можно размешать в наружных стенах из негорючих материалов, при необходимости утепленных с наружной стороны во избежание конденсации влаги из отводимых газов. При отсутствии стен, в которых могут быть размещены дымовые каналы, для отвода дыма следует использовать насадные или коренные дымовые трубы.

Для каждой печи, как правило, предусматривают отдельную дымовую трубу или отдельный канал. Можно присоединять к одной трубе две печи, расположенные на одном этаже. Соединяя две трубы, надо предусматривать рассечки толщиной 0,12 м и высотой не менее 1 м от низа соединения труб. А также последовательную установку для плотных задвижек, а на каналах печен, работающих на угле или торфе, — одной задвижки С отверстием диаметром 15 мм.

Дымовые трубы нужно проектировать вертикально без уступов.

А в основании труб из глиняного кирпича со стенками толщиной не менее 120 мм или из жаростойкого бетона толщиной не менее 60 мм — предусмотреть карманы глубиной 250 мм с отверстиями для очистки, заделываемые кирпичом на ребро с помощью глиняного раствора и снабженные дверками.

Допустимы отклонения труб от вертикали на 30°, с откосом не более 1 м.

Наклонные участки должны быть гладкими, с постоянным сечением и площадью не менее площади сечения вертикальных участков.

Дымовые трубы на зданиях с кровлями из горючих материалов надо снабдить искроуловителями из металлической сетки с отверстиями размером не более 5×5 мм.

Конструкции из горючих или трудно-горючих материалов, примыкающие к печам, дымовым трубам и вентиляционным каналам, расположенным рядом с дымовыми трубами, надо защитить от возгорания разделками из негорючих материалов, а зазоры между перекрытиями, стенами, перегородками и разделками заполнить негорючими материалами.

Расстояние между верхом перекрытия печи и защищенным горючим потолком зависит от характера горения и составляет 250—700 мм. При незащищенном потолке — 350 и 1000 мм. Для металлической печи с изолированным перекрытием — 800 мм. с неизолированным — 1200 мм.

Расстояние от кирпичных или бетонных дымоходов до горючих и трудно-горючих деталей кровли должно быть не менее 130 мм, от керамических труб без изоляции — 250 мм. а при теплоизоляции негорючими или трудно-горючими материалами с сопротивлением теплопередаче 0,3 м2оС/Вт—130 мм.

Дымоходы для каминов

Требования к дымоходу для камина перекликаются с требованиями, предъявляемыми к печам. Топливо одинаковое, да и принцип работы систем схож. Например, камины можно использовать для отопления. Если речь не идет о масштабном обогреве, можно ограничиться трубой-радиатором — специальным приспособлением из пластин, увеличивающих площадь теплоотдачи. Регулировать интенсивность горения можно, контролируя воздухообмен. В качестве альтернативы используют шибер (заслонку).

Как и в других конструкциях дымоходов, дым из камина должен отводиться максимально простым путем. Лучше, если это будет прямой вертикальный дымоход (высотой более 6 м) или более сложный, но имеющий отводы с углом менее 45°. Если надо использовать колено, устанавливают тройник, облегчающий доступ для последующих чисток.

Кроме формы важны место прохождения дымохода и соответствующая степень термоизоляции. Дым нагревает дымоход, а значит, нужно защитить от возгорания стеновые материалы и перекрытия. Если сэндвич-дымоход (многослойный) проходит возле пластика или дерева, их изолируют материалом на основе базальта. Место прохождения дымохода стоит защитить и от холода. Например, не разрешают располагать одностенную трубу (из нержавеющей стали толщиной 0,5—0,6 мм) на улице. Защищают дымоход грибком или флюгером, установленным на конце.

Дымоход для твердотопливных котлов

Отопительные котлы, работающие на твердом топливе, близки и к печам с каминами, и к газовым котлам. С первыми их объединяют один из возможных видов топлива (дерево) и частая необходимость чистки от пепла, со вторыми — схожесть в распределении тепловой энергии на отопление. Схема подключения твердотопливного котла в общих чертах подходит и для других систем. Зная их требования, можно адаптировать эту схему, например убрать дефлектор, если речь идет о газовом оборудовании.

Дымоход для бани и сауны

Топка и дымоход сауны нуждаются в теплоизоляции. Перекрытия изолируют по аналогии с описанными дымоходами, а стеновой материал возле топки закрывают металлическими листами.

Избыточное тепло, выделяемое дымоходом, можно использовать для дела. Популярный вариант увеличения КПД — металлическая сетка, в которую насыпают камни. Они обволакивают горячий дымоход и раскаляются. Еще одним полезным дополнением может стать регулятор интенсивности горения.

Тяга дымохода должна поддерживать горение на необходимом уровне, не выпуская все тепло на улицу, и создавать в помещении температуру 70—80 °С. Понятно, что о попадании дыма в помещение парной не может быть и речи.

Дымоход для газовых котлов и колонок

Мало кто из застройщиков изучает строительные нормы и разбирается в «классических» требованиях к вытяжным каналам в целом и к каналам для газовых котлов в частности. Практика показывает, что не соблюдаются даже основополагающие требования и нормы. А ведь при строительстве или ремонте в первую очередь надо решать технические вопросы.

Дымоход для газового котла должен:

1. Соответствовать СНиПам
2. Иметь свой канал – Допускается подключение к одному каналу двух приборов, но на расстоянии не менее 750 мм;
3. быть герметичным. Недопустима утечка угарного газа (кладка кирпичного дымохода не гарантирует надежную газоизоляцию);
4. Быть стойким к воздействию конденсата. Современные высокопроизводительные котлы вырабатывают за год 1-3 тыс. л конденсата. Из-за низкой температуры выходных газов (она редко превышает 100 °С) конденсат не испаряется, а стекает по стенкам дымохода, проникая в кирпич и разрушая его;
5. Не ухудшать тягу. Идеальное сечение для любого вытяжного канала — круглое. Шероховатая, неровная внутренняя поверхность канала ухудшает тягу. Кроме того, сечение канала должно быть не меньше, чем сечение газоотводящей

трубы на подключаемом приборе. Например, если диаметр сечения выходного отверстия на газовом котле — 150 мм, то и диаметр сечения вытяжного канала должен быть не меньше 150 мм;

а быть теплым. В теплом канале меньше конденсата;

Все эти требования легко учесть на этапе строительства или ремонта, но очень трудно исправить недочеты в процессе эксплуатации.

КОАКСИАЛЬНЫЙ ДЫМОХОД

Несложно догадаться, что отводимый на улицу дым состоит из воздуха, взятого в помещении. Соответственно, его запасы необходимо пополнять, например брать его с улицы. Это означает, что приточный воздух будет хоть и свежим, но холодным.

Некоторые системы позволяют решить проблему отведения полезного воздуха. Котлы с принудительной тягой и встроенным вентилятором оборудуют коаксиальным дымоходом, выгодно отличающимся от многометровых труб.

В таком дымоходе есть две трубы. В одну из них для поддержания горения поступает свежий воздух с улицы, а из другой выходит дым. Система полностью закрыта, то есть воздух из помещения не участвует в работе котла. Приток и выброс воздуха необязательно осуществляются через один дымоход, разделенный на две части. Встречаются и модели с отдельными трубами. Зачастую коаксиальные дымоходы горизонтальные, хотя при необходимости делают и вертикальный отвод.

Как прочистить дымоход?

Считается, что трубу нужно чистить, если слой сажи на ее внутренней поверхности толще 2 мм. Если отложения копоти очень плотные, на первом этапе для чистки надо использовать скребок. Затем наступает черед жесткой щетки с длинной многозвеньевой ручкой. Длину последней меняют в соответствии с ходом чистки — от верхней части дымохода к нижней.

Чтобы как можно меньше сажи попало в помещение, топочное отверстие при чистке закрывают полиэтиленовой пленкой или плотной простыней. Дополнительно советуем предотвратить сквозняк и накрыть мебель.

Используют для чистки и химические средства. Чаще всего это порошки или «чудо-полена». Сгорая в топке, такие вещества выделяют нетоксичный газ, под действием которого сажа отстает от стенок дымохода. Надо учесть, что чистить «химией» сильно загрязненный дымоход весьма затруднительно, лучше всего сочетать химическую и механическую чистку.

В народе рекомендуют раз в год хорошо протапливать печь или камин осиновыми дровами. При горении осины пламя достигает большой высоты и выжигает сажу из дымохода. Однако этот совет подходит только при условии, что ее в дымоходе скопилось не слишком много. В противном случае не исключен пожар. Кроме того, можно сжигать в топке картофельные очистки: образующийся при этом пар эффективно борется с отложениями сажи.

Диаметр (сечение) дымохода

Минимальное сечение дымовых каналов в зависимости от тепловой мощности печи, мм:

Площадь сечения круглых дымовых каналов должна быть не меньше площади указанных прямоугольных каналов.

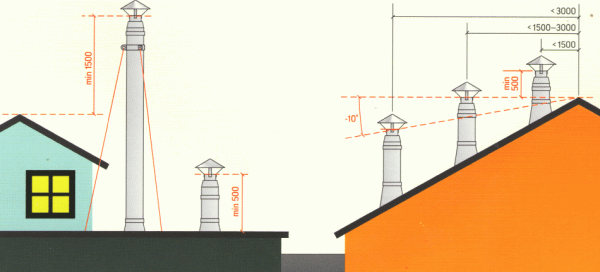

Высота дымохода

Дымоход должен возвышаться не менее чем

1. На 0,5 М НАД КОНЬКОМ кровли при расположении трубы на расстоянии до 1,5 м от конька;
2. Быть не ниже конька кровли при расположении дымохода на расстоянии 1,5 — 3 м ОТ КОНЬКА;
3. Быть не ниже линии, проведенной от конька вниз под углом 10° к горизонту, при расположении дымохода на расстоянии более 3 м от конька;
4. Для плоских кровель нужна дымоходная труба выше 1 м.
5. Независимо от угла наклона кровли дымоходы, которые на 1,5 м выше ее уровня, нужно дополнительно зафиксировать растяжками на скобе

Печные и каминные трубы

При расчёте высоты трубы необходимо принимать во внимание несколько аспектов. Чем выше труба, тем лучшую тягу она обеспечивает, но, проходя через высокую трубу, газы охлаждаются и образуют конденсат, который приводит к уменьшению тяги и задымлению помещения.

Для обеспечения уверенной тяги дымоход должен быть высотой как минимум 5 м. а если по каким-либо причинам это сделать невозможно, используют электрический дымосос. Минимальная высота верхней части дымохода над коньком крыши зависит оттого, насколько ось трубы отдалена от конька.

При этом труба в любом случае должна возвышаться над поверхностью крыши не менее чем на полметра.

Так, если ось дымохода находится от конька на расстоянии до 1,5 м, то труба должна возвышаться над коньком на 0,5 м. Если от дымохода до конька расстояние — от 1,5 до 3 м, то верхняя часть трубы может располагаться вровень с коньком. В случае же если расстояние от трубы до конька — больше 3 м, допускается возведение дымохода ниже конька крыши под углом 10 градусов к горизонту.

Не всё просто и с внутренним сечением дымохода, которое должно соответствовать размерам топки. Через слишком узкую трубу дым не успевает выходить, и печка начинает дымить. Через слишком большое сечение газы проходят медленно, быстро остывают, что приводит к оседанию конденсата и уменьшению тяги.

Материал для строительства печного дымохода должен обеспечить высокую термостойкость будущей трубы, ведь она должна выдерживать постоянную температуру +500°С, а также в течение получаса противостоять жару до +1 000°С. Притом что дымовые газы, проходящие через трубу, нагреваются до температуры, не превышающей +300°С, запас термостойкости необходим, так как внутри дымохода может произойти воспламенение сажи, температура горения которой существенно выше.

Также, согласно требованиям, наружная сторона трубы не должна нагреваться более +90°С, а в случае контакта с легковоспламеняющимися конструкциями — более +65°С. Помимо прочего верхняя часть трубы, выходящая наружу, должна выдерживать зимние морозы, а материал дымохода — быть устойчивым к химическому составу дымовых газов.

Традиционный дымоход издавна складывали из кирпича. Этот материал полностью соответствует требованиям, предъявляемым к печным трубам. В каминных дымоходах температура выше, чем в печных, и достигает +400°С, поэтому дымоходы наминов рекомендуют строить из жаропрочного кирпича. Однако печные работы требуют навыка, а немалый вес кирпичной трубы приводит к необходимости повышенной прочности фундамента под камином или печью. Всё это нередко заставляет искать альтернативные варианты материалов для изготовления каминных и печных труб.

Иногда для этой цели используют асбе-стоцементные трубы. Они недорогие, мало весят, их легко монтировать. Однако у асбестоцемента есть и минусы: при высоких температурах трубы могут потрескаться, а недостаточная термостойкость и быстрый нагрев поверхности способствуют созданию пожароопасной ситуации. Поэтому асбестоцементные трубы чаще используют в небольших дачных домиках, летних кухнях, при обустройстве площадок под мангалы и барбекю.

Стальные трубы тоже далеко не идеальны. При установке такого дымохода следует обеспечить изоляцию поверхности трубы негорючим материалом, так как металл нагревается настолько, что может стать причиной пожара. Обильный конденсат, приводящий к коррозии, делает трубы из чёрной стали недолговечными, они сравнительно быстро выходят из строя и требуют замены. Нержавеющая сталь устойчива к коррозии и отличается более высокими прочностными характеристиками, однако трубы из неё будут стоить существенно дороже.

Всё большую популярность приобретают сэндвич-дымоходы. Изготовленные в заводских условиях, они отвечают необходимым требованиям по устойчивости к высоким температурам и окислению.

Производители выпускают надёжные и безопасные сэндвич-трубы различных диаметров, что позволяет подобрать нужный вариант. Их легко собирают из метровых отрезков и монтируют прямо на месте.

Благодаря своей трёхслойной структуре такие трубы обладают прекрасными эксплуатационными качествами и при этом мало весят, что не только облегчает процесс монтажа, но и позволяет существенно сэкономить на фундаменте под камин или печь. Внутренняя сторона из нержавеющей стали покрыта теплоизоляционным материалом, который сверху покрывается оцинкованной сталью.

При неоспоримых достоинствах сэндвич-трубы имеют и недостатки, среди которых основными считаются высокая стоимость и неидеальная герметичность, обусловленная составной конструкцией таких дымоходов. Не случайно производитель, как правило, ограничивается 10-летним гарантийным сроком, по истечении которого следует озадачиться заменой трубы.

В этом плане модульные дымоходы выгодно отличаются более длительным сроком эксплуатации (около 30 лет), не слишком отличаясь от сэндвич-труб по цене. Произведённые в заводских условиях модульные трубы отвечают всем необходимым требованиям, которые обеспечиваются трёхслойной структурой: между внутренней огнеупорной стороной и внешней оболочкой из лёгкого бетона также прокладывается слой теплоизоляции.

Достойное место для дымохода

Самый эффективный вариант расположения дымохода — размещение его в одной из внутренних стен. Тогда тепло печи будет по максимуму работать на обогрев помещения, а вертикальный дымоход обеспечит наилучшую тягу.

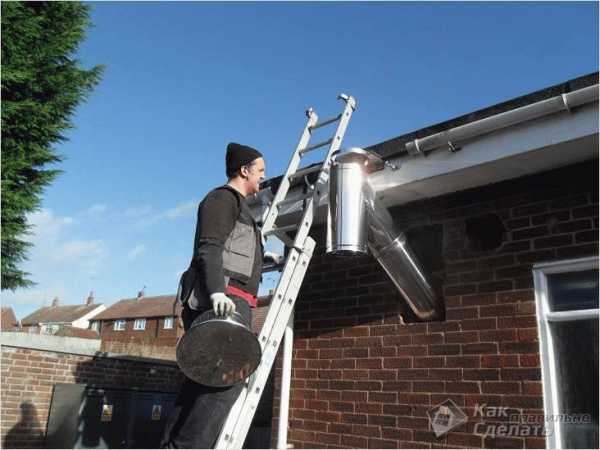

Расположение дымохода снаружи существенно облегчает его монтаж, так как не понадобится связанное с большими хлопотами выведение трубы через перекрытия и крышу. К тому же этот вариант менее пожароопасен. Минусы такого размещения дымохода — не слишком презентабельный внешний вид трубы, необходимость дополнительного пространства и обязательная теплоизоляция всей расположенной снаружи части во избежание её охлаждения и выпадения конденсата.

Совет коллегам мастерам

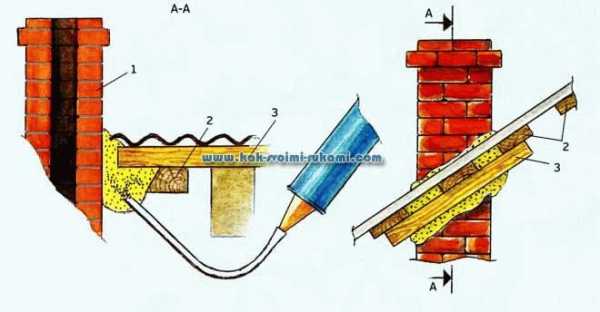

Как-то при отделке потолка мансарды дачного домика обнаружили щели между кровлей и дымоходом. Оказалось, что трубу горе-печник выложил вообще без выдры. Попробовали заделать щели монтажной пеной – ничего не вышло, поскольку герметик просто падал вниз. Справились с проблемой благодаря простому решению.

Вокруг дымохода 1 прибили к обрешётке 2 бруски 3 с трапециевидным сечением и закачали в полузакрытое пространство пену. При расширении она плотно перекрыла все щели. Для удобства работы нагнетающее сопло нарастили кембриком.

Не раз слышал рекомендации от опытных дачников собирать и сушить на батареях отопления овощные очистки для последующего удобрения огорода. Я с этим согласен, но хочу дополнить эти советы наблюдениями из собственного опыта.

Дело в том, что на овощах в процессе хранения могут развиваться вредные бактерии, плесень, гниль, могут заводиться насекомые-паразиты. Часть их выживает и после сушки, а затем попадает в почву и продолжает там размножаться. Потому если у вас есть

печка в загородном доме, лучше сожгите накопленные за зиму очистки и используйте для удобрения огорода золу. В ней сохраняются все минеральные вещества, причем огонь преобразует их в доступную для усвоения растениями форму.

И еще один положительный момент. Я заметил, что после сжигания очисток у меня в дачном домике каждый раз прочищается дымоход. Собравшаяся внутри его гарь улетает в воздух вместе с дымом от сгорающей органики.

Нарисовано красиво, но тот, кто все это писал своими руками никогда ничего не сделал. Не надо хотя бы других вводить в заблуждение. Приведу только один факт из данной статьи. На картинке нарисовано, что двухконтурная металлическая труба проходит только через потолок, а дальше, в том числе через металлическую крышу,- одноконтурная. То, что будет приличный конденсат- не беда, а вот то, что в результате нагрева металла крыши через несколько топок баня сгорит- это точно. Личный печальный опыт имею.(по молодости когда-то).

Как правильно чистить трубу?

Чистку дымохода чаще всего производят с помощью специальных щёток, подбираемых в зависимости от формы и размеров поперечного сечения трубы. При сильном засоре применяют вращающиеся щётки. Причём для стальных модульных дымоходов подходят лишь щётки с пластиковой щетиной, поскольку металлическая может поцарапать стенки канала, что вызовет впоследствии коррозию металла. Очистку осуществляют как с кровли, так и снизу дымовой трубы через прочистную двериу. Хотя при этом и использую г особые пылесосы, адом всё равно попадает много сажи. При сооружении дымохода следует заранее продумать, где будет расположена дверца очистки. Лучше всего установить дымоход так, чтобы она находилась в техническом помещении. Иногда при устройстве камина забывают предусмотреть прочистной карман дымохода с ревизионной дверцей, что приводит к неудобствам при эксплуатации.

О дымоходах для печей, каминов и котлов Поверьте что правильная схема,

Дымоход как правильно сделать

Современные дымоотводы – это не только дымовые трубы для вывода продуктов сгорания, но и серьезная инженерная конструкция, от которой напрямую зависит Коэффициента Полезного Действия котла, камина или топки бани, траты топлива, экономичность и безопасность всей отопительной системы. Дым, обратная тяга дымохода и даже пожар — все это может возникнуть в результате непродуманного и безалаберного отношения к работе дымохода. Именно поэтому нужно знать, как правильно сделать дымоход, а также серьезно отнестись к выбору материала, комплектующих элементов и установке дымохода. Или, лучше всего, обратиться за профессиональной помощью к специалистам.

Итак, давайте узнаем, как правильно сделать дымоход в частном доме:

Требования к современному дымоотводу:

Форма дымоотвода и материал

Самой лучшей формой дымохода считается цилиндр — это вызвано тем, что завихрения, возникающие в прямых углах, мешают удалению дыма и образуют сажу. Что же касается материала, то дымоходы, сделанные из нержавеющей кислотостойкой стали (то есть стали с молибденом) – это идеальный вариант, они подходят для сегодняшних газовых котлов, печей, бани, каминов и топок саун.

Расчет высоты дымоотвода будет зависеть от высоты здания, в котором будет проходить установка дымохода, а также высоты близстоящих строений, более высоких, чем дом, в котором он будет. Согласно инструкции по монтажу дымохода, высота его должна быть следующей:

Его определяет сама инструкция дымохода, которая прилагается к отопительной установке, если такая, конечно же, есть, или мастером, путем расчета соотношений высоты дымоотвода, количества в нем поворотов и мощности котла.

Горизонтальные зоны дымохода

Если такие предусмотрены в дымоходной конструкции, то они не должны быть длиннее 1м! Во-первых, дым, по простым законам аэродинамики, как и теплый воздух, идет вверх, а не по горизонтали. И, во-вторых, такие зоны плохо влияют на тягу в дымоходе, они же, как правило, становятся «мусорными» зонами трубы — местами накопления сажи.

Обычно диаметр выходных отверстий котла не сходится со стандартными диаметрами дымоходов и, поэтому, единственным правильным решением будет использование переходника (редукционного) на стандартный диаметр. Также, как гласит инструкция установки дымохода, место совмещения первого элемента дымоотвода с выходным отверстием на котле нужно непременно уплотнить, для чего используется печной герметик (1500° C).

При подключении газового котла к дымоотводу внутрь кирпичного канала ставятся одностенные нержавеющие трубы, при этом между кирпичной кладкой и трубой оставляют тех. зазор. Таким образом, из кирпича кладка будет защищена от разрушающего контакта с кислотной средой, обеспечивая быстрый прогрев дымохода и создание хорошей природной тяги. Кроме этого, процесс чистки дымохода намного упрощается.

Так как кислотоустойчивых кирпичей не существует в нашей природе, а ремонт или полная замена кирпичного дымохода требует немалых затрат, гильзование – это идеальное решение!

Детали дымохода, проходящие в неотапливаемых помещениях, на улице, а также проходящие возле участков, сделанных из горючих компонентов (пластик, или дерево и пр.) должны иметь обязательный слой огнезащитной и экологически чистой термоизоляции (к примеру, базальтовой). А еще лучше использовать утепленные дымоходы сэндвич, которые минимизируют количество конденсата, быстро прогревают дымоход, и значительно понижают температуру внешней стенки дымоходной трубы.

Вертикальная часть дымоотвода всегда складывается по «пути конденсата», расширением вверх, тем самым предотвращая выход конденсата на наружную стенку трубы.

Такой же обязательный компонент системы современного дымоотвода. Тройник подбирают с соответствующим углом отвода и, обычно, используют вместе с лейкой или ревизией. Тройник отвечает не только за изменения курса трубы дымохода, но и обеспечивает вывод конденсата + очищение дымоходной трубы от сажи.

Непременный компонент дымохода для котла (тройник с ревизией/лейкой или вертикальный конденсатосборник) – он нужен из-за выделения большого числа водяного пара при горении природного газа.

Крепление трубы дымоотвода

Если Вы желаете знать, как правильно сделать трубу дымохода, то не забывайте и о креплениях. Это один из важных моментов в системе дымохода. Все дело в том, что нержавейка, как и другие материалы при термическом воздействии также подвержены линейному расширению. То есть, детали дымохода нужно зафиксировать к неподвижным и негорючим поверхностям таким образом, чтобы верхние элементы не «надавливали» на нижние и при этом их не деформировали. Для этого обычно используют крепежную скобу.

Расположенные рядом с дымоходом, поверхности стен и потолка в самом лучшем случае должны быть отделаны негорючими материалами. В других случаях такие поверхности ограждают с помощью металлического экрана со слоем из негорючих компонентов (базальта).

Проходы трубы дымохода через становые перекрытия и потолочные должны проводиться лишь под наблюдением специалиста и в соответствии с актуальными пожарными нормами (СНиП). Детали дымохода (даже с термоизоляцией) запрещается прокладывать к горючим материалам вплотную — противопожарные расстояния должны учитываться. В таком случае используют специальную деталь дымохода — проходку.

Согласно настоящим инструкциям дымоходов и строительным нормам , устанавливать дефлекторы (грибки) любого типа на дымоотводы для оборудования, функционирующего на природном газе — запрещено. В термо модели на последний элемент дымохода устанавливают конус. На верхнюю часть дымохода топки сауны или топки камина, обязательно устанавливают дефлектор (грибок), а при необходимости и флюгер.

Не рекомендуется:

— Использовать в качестве трубы-дымохода элементы, сделанные из материалов не предназначенных для этого (оцинкованные воздуховоды, алюминиевая гофра, трубы из асбеста и пр). Также не рекомендуется применять элементы без гладкой поверхности, которые создают сопротивление беспрепятственному выводу продуктов сгорания (такие как гофра для дымохода). С такими материалами пожаробезопасность и правильная работа дымохода не гарантируется!

— Подключать котел на газу к кирпичному дымоходу.

— Устанавливать одностенный (одноконтурный) дымоход вне здания, снаружи. Это приводит к образованию конденсата, что негативно влияет на работу котла и понижает долговечность самой трубы дымохода.

—Увеличивать/уменьшать диаметр дымохода без сделанных предварительных расчетов специалистов.

— Объединять несколько отопительных установок в один дымоход без проведения предварительных замеров специалистов и, при необходимости, получения спец-разрешений контролирующ.органов.

— Создавать нагрузку всем дымоходом (его весом) на нижний элемент — результатом такого неверного крепления может быть полный выход из строя печного дымохода (либо его частей).

— Прокладывать трубы-дымоходы без соответствующего слоя теплоизоляции вблизи горючих материалов (к примеру, пластик, дерево…).

— Объединять дымоход с воздуховодами для вентиляции.

— Устанавливать общие козырьки над окончанием трубы-дымохода и над выводом вентиляции — это грозит перетягиванием дыма в саму систему вентиляции.

— Видоизменять конструктивные элементы дымохода, либо устанавливать их методами, способами, не предусмотренными инструкцией производителя.

СНИП раздел 2.04.05-91*У прописывает:

• Высоту трубы-дымохода (от колосниковой решетки до самого устья) необходимо принимать не менее 5м.

• Дымовые трубы на домах с кровлей из горючих материалов должны быть с искро-улавливателями из металлическ.сетки с отверстиями не более 5х5мм.

• Зазоры между стенами, перекрытиями, перегородками или разделками следует заполнять негорючими материалами. Промежуток между верхом перекрытия камина-печи, выполненного из 3-х рядов кирпича, и потолком из трудногорючих и горючих материалов, с штукатуркой по стальн.сетке или стальным листом по картону-асбесту толщиной 10мм должен быть 250мм для печей с временной топкой и 700мм — для печей постоянного, длительного горения, при потолке незащищенном — 350мм и 1000мм соответственно. Для печей с перекрытием из двух рядов кирпичей, указанные расстояния необходимо увеличивать в 1,5раза. Промежуток между верхом металлическ.печи с теплоизолированным перекрытием и потолком защищенным следует принимать 800мм, а для печи с не теплоизолированным перекрытием и потолком незащищенным — 1200мм.

• Дымоходные трубы из металла, что прокладываются непосредственно под потолком или же параллельно к стенкам и перегородкам из материалов Г3, Г4 (групп горючести), должны находиться от них на специальном расстоянии — не менее чем 0,7м — это без изоляции на трубе; и не меньше чем 0,25м — с изоляцией, что не допускает поднятия температур на ее внешней поверхности больше чем 90° градусов.

• Для поддержания бесперебойной и экономичной работы тепло-оборудования следует периодически проверять и чистить дымоход от мусора и сажи. Обязательная чистка проводиться перед началом сезона отопления и по его окончанию, НО не реже чем три раза в год.

Надеемся, Вы запомнили, как правильно сделать дымоход, как его установить и эксплуатировать! Теперь ваш дом станет теплым, уютным и не задымленным!

Нужно знать, как правильно сделать дымоход, а также серьезно отнестись к выбору материала, комплектующих элементов..как гласит инструкция установки дымохода,

Как правильно сделать дымоход

Дымоход, как известно, относится к разряду строительных конструкций, используемых для отвода продуктов сгорания и образования необходимой тяги в печах. Ошибки в изготовлении могут привести к серьёзным нарушениям в работе отопительного устройства в целом (заметно уменьшить его тягу, например).

В данной статье мы расскажем как правильно сделать дымоход своими руками для дома и бани, рассмотрим вариант дымохода для газового котла.

Выбор конструкции

Конструкция дымохода

Перед началом работ по обустройству дымохода вам следует определиться с материалом, используемым для его изготовления. При этом основными критериями, определяющими выбор таких конструкций, является их прочность и долговечность.Кроме того, они должны обеспечивать выполнение следующих требований:

В наши дни для изготовления систем отвода дыма применяется не только традиционный кирпич, но и такие материалы, как сталь и пластик, например. При этом стальная конструкция, обладающая универсальными свойствами и приспособленная к работе в самых критических условиях, считается сегодня наиболее подходящим вариантом обустройства дымохода. В последнее время всё большим спросом начинают пользоваться дымоходы из нержавеющей стали (с добавкой молибдена), обеспечивающие прекрасные условия для отвода продуктов горения.

Преимущества стальных дымоходов

Стальные дымоходы отличаются целым рядом преимуществ, среди которых особо выделяются следующие:

Следующие главы нашей статьи будут посвящены именно стальным дымоходам.

Принципы изготовления

Элементы дымоходов

Рассмотрим те принципы, на основании которых производится выбор элементов стальной отводящей конструкции и решается вопрос о том, как правильно сделать дымоход.

1. Самой оптимальной формой дымохода традиционно считается цилиндр, обеспечивающий беспрепятственность выхода дыма наружу и минимизирующий осаждение сажи на его стенках.
2. Размеры дымохода определяются такими его параметрами, как высота трубы и её диаметр. Диаметр трубы выбирается обычно исходя из мощности используемого отопительного оборудования, а также с учётом местных условий прокладки (в частности, наличия готовых отверстий и преград).
3. Его высота определяется в соответствии с действующими строительными нормативами для объектов выбранной категории.
4. Для беспрепятственного продвижения горячего воздуха горизонтальные участки прокладки не должны превышать по длине 1-го метра. При большей их длине получить хорошую тягу без образования сажи будет очень трудно.
5. В том случае, если диаметр выходного отверстия камина, печи и котла заметно отличается от диаметра трубы дымохода – вам придётся использовать специальный редукционный переходник, обладающий герметичной конструкцией.

Установка

Важнейшей составляющей обустройства дымохода является его надёжная изоляция (утепление), способствующая снижению количества конденсата в нём. Изоляция должна быть предусмотрена и в местах прохождения труб вблизи от легко воспламеняющихся строительных перекрытий, как этого требуют нормы пожарной безопасности. Такие участки прокладываются обычно асбестовой тканью или другим негорючим материалом.

Часть трубы, расположенная за пределами строения (на улице) должна иметь дополнительное крепление, предохраняющее от сильных порывов ветра. Её защита от атмосферных осадков и засорения осуществляется с помощью дефлектора или сетки. Следует учитывать то обстоятельство, что каждая отопительная конструкция должна иметь соответствующий ей вид защиты, определяемый теми же строительными нормами.

Сборные (одностенные) дымоходы

Сборка стального дымохода

Системы сборного типа относятся к разряду наиболее простых решений, используемых при обустройстве дымовых каналов, которые не требуют для своей реализации каких-либо существенных затрат. Система включает в себя стандартный набор покупных элементов, с помощью которых подобно конструктору собираются дымоходы практически любой сложности.

Все элементы такой системы сочленяются между собой по известной любому строителю раструбной схеме. Они очень удобны тем, что могут монтироваться в уже готовых кирпичных или керамических каналах. Подобные системы предназначаются в основном для установки во внутренних пространствах отапливаемых помещений; в случае их наружного размещения обязательно использование теплоизоляции.

Практические советы по созданию дымохода. Как сделать дымоход своими руками.
