Чем отличаются аналоговые и цифровые датчики
Сам термин «датчик» обозначает механизм, предназначенный для измерения какого-нибудь параметра с целью дальнейшей обработки результата измерения. Схема датчика генерирует сигнал в удобной для передачи форме, дальше сигнал преобразуется, обрабатывается или хранится. Без датчиков в некоторых современных сферах промышленности, да и во многом оборудовании разного рода, просто не обойтись.
Электроника позволяет сегодня изготавливать электронные датчики, способные контролировать процессы сразу по нескольким параметрам, что сильно расширяет возможности для построения сложных измерительных и исполнительных приборов.
Датчик обязательно содержит в своей конструкции чувствительный элемент и зачастую – преобразовательную часть. Главными же характеристиками электронных датчиков являются их чувствительность и погрешность измерения.
На сегодняшний день аналоговые и цифровые датчики используются всюду в научных и исследовательских целях, в телеметрии, в системах контроля качества и автоматизированного управления, да и во многих других областях, перечислять которые можно бесконечно. Так или иначе, это всегда те технические сферы, где необходимо получить информацию об измерении какой-нибудь величины.
Целью данной статьи будет дать читателю представление о том, чем принципиально отличаются между собой аналоговые и цифровые датчики. Мы рассмотрим на простом примере то, как одну и ту же величину можно отследить аналоговым и цифровым датчиком, и в каком случае целесообразно применение аналогового датчика, а в каком — цифрового.
Аналоговый датчик генерирует на выходе аналоговый сигнал, значение уровня которого получается функцией времени, и изменение такого сигнала происходит непрерывно, сигнал принимает постоянно какое-нибудь из множества возможных значений.
Так, аналоговые датчики подходят для отслеживания непрерывно изменяющихся физических величие, например напряжение на выводах термопары сигнализирует об изменении температуры, а напряжение на вторичной обмотке трансформатора тока оказывается в определенный период пропорционально току контролируемой цепи. Микрофон является датчиком изменения давления от звуковой волны и т.д.
Цифровые же датчики, в свою очередь, генерируют на выходе сигнал, который можно записать в форме последовательности цифровых значений, зачастую сигнал двоичный, то есть либо высокий уровень сигнала, либо низкий (нулевой). Когда сигнал цифрового датчика необходимо передать по аналоговому каналу, например по радио, прибегают к применению модуляции.
Цифровые датчики доминируют в системах связи, поскольку их выходные сигналы легко регенерировать в ретрансляторе, даже если присутствует шум. А аналоговый сигнал, в этом смысле, будет шумом искажен, и данные окажутся недостоверными. При передаче информации цифровые датчики более приемлемы.
Цифровые датчики: а – линии, б – температуры и влажности DHT11, в – движения HC-SR501, г – температуры DS18B20. Аналоговые датчики: а – громкости звука, б – света LXD5516 (фоторезистор), в – измерения расстояния SHARP-GP2Y0A02YK0F, г – регулировки сопротивления
Давайте же рассмотрим на конкретных простых примерах сначала аналоговый датчик, затем цифровой, причем измерять эти датчики в нашем примере будут один и тот же параметр — ток.

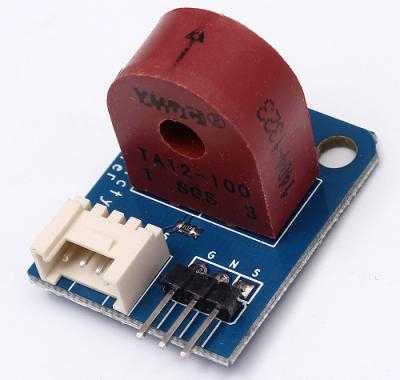

Аналоговый датчик тока

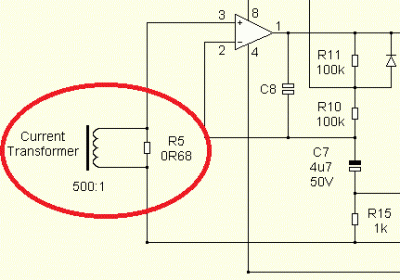

Аналоговый датчик тока на трансформаторе тока. Почему аналоговый? Потому что в данном случае ток может возрастать, например, от 0 до 5 ампер, при этом напряжение (сигнал) на выходе будет возрастать пропорционально от 0 до 1 вольта. Такой датчик позволить осуществлять контроль величины тока в измеряемой цепи непрерывно.
К примеру, будучи установленным в блок питания с ШИМ, аналоговый датчик тока сформирует аналоговый сигнал обратной связи, и чем выше будет его значение, тем значит больший ток в цепи нагрузки течет в данный момент, и схема регулировки длительности управляющего импульса, построенная на компараторе, станет уменьшать длительность управляющего импульса, приводя ток нагрузки к требуемому номинальному значению, дабы выходная мощность не возрастала неприемлемо высоко.
Цифровой датчик тока
Теперь допустим, что мы имеем дело с резонансным преобразователем электроэнергии, где нужно отслеживать колебания тока в резонансном LC-контуре, и важным параметром будет уже не только и не столько величина тока, сколько его направление.
В этом случае можно использовать так же трансформатор тока, только выход трансформатора тока будет нагружен не на резистор, а на стабилитрон или на ограничительные диоды. Что это даст?
Когда ток течет в одну сторону, напряжение на вторичной обмотке трансформатора тока будет иметь определенное высокое значение, а когда в другую сторону — определенное низкое. Вот и получается «1» и «0» – цифровой сигнал, а промежуточные значения не нужны, их отслеживает другая схема, аналоговая.
Датчики направления тока могут быть реализованы и на базе эффекта Холла (цифровые датчики Холла), но в нашем примере целью было показать принципиальное различие аналогового и цифрового датчика, поэтому датчик Холла пока оставим в стороне.
Андрей Повный
